EMPLACEMENT DE L'APPAREIL/EXIGENCES D'AIR DE COMBUSTION
Recommandations
1. Les facteurs à prendre en considération pour le choix de
l'emplacement de l'appareil de chauffage sont les distances prescrites
et les besoins de chauffage, de même que le point d'arrivée du gaz et
l'entrée électrique.
2. Assurez-vous que le support structurel et la chaîne au site de
l'appareil sont adéquats pour soutenir son poids.
3. Veillez à respecter les distances minimums pour les matériaux
combustibles. La distance minimum des matériaux combustibles
apparaît au tableau 4.1 et aux figures 4.1 et 4.2, mais aussi sur la
plaque d'identification du modèle de brûleur.
4. Maintenez le dégagement minimum recommandé de 45,7 cm (18 po)
à partir du côté accès du boîtier de brûleur, mais aussi côté arrivée
d'air de combustion du boîtier de brûleur.
5. La hauteur (mesurée à partir du bas de l'appareil) d'installation des
appareils de chauffage est importante pour maintenir un bon niveau
de confort pour l'occupant. Reportez-vous aux hauteurs d'installation
indiquées au tableau 21.1.
6. N'installez pas les appareils dans des lieux où l'atmosphère contient
des vapeurs chlorées, halogénées ou acides.
7. Le robinet de gaz de l'appareil peut être placé à droite ou à gauche,
selon l'emplacement de l'appareil. Reportez-vous aux instructions
générales de « Rotation du robinet de gaz », page 5.

Exigences d'air de combustion

Pour les appareils installés dans des bâtiments hermétiquement fermés ou
des espaces confinés, deux ouvertures permanentes doivent être prévues
– une près du haut de l'espace confiné, l'autre près du bas. La surface de
chaque ouverture doit être au minimum de 6,4 cm² pour 293 J/s (1 po² par
1 000 BTU/h) de la valeur nominale d'entrée totale de tous les appareils
dans l'enceinte, et les ouvertures devront communiquer librement avec les
zones intérieures lesquelles auront une infiltration adéquate de l'extérieur.
Pour des détails sur l'apport d'air de combustion dans un espace confiné
(hermétiquement fermé) ou non confiné, consultez le National Fuel Gas Code
ANSI Z223.1 de CAN/CGA B149.1 ou .2 Installation Code, dernière édition.
Un collier d'admission d'air de combustion accessoire pourra être utilisé
pour évacuer l'air de combustion extérieur vers l'appareil par un tuyau
de 10 cm (4 po). Pour des détails sur la longueur et l'emplacement du
tuyau, reportez-vous à la section de ventilation « Utilisation de l'air de
combustion extérieur », page 14.
Distance des matériaux combustibles
Assurez-vous que :
1. La distance minimum des matériaux combustibles (comme illustré sur
la plaque d'identification du modèle et dans le tableau 4.1) est
maintenue. Ces dégagements s'appliquent aussi aux véhicules
stationnés sous l'appareil de chauffage.
2. Les dégagements adéquats aux gicleurs d'extincteur sont maintenus.
En règle générale, la distance minimum certifiée aux matériaux
combustibles est fonction de la température à la surface de la matière
combustible ne devant pas dépasser la température ambiante de
32 ˚C/90˚F (71 ˚C/160 ˚F typique).
3. Le déclaré clairance constitue à matériaux combustibles une
température de surface de 90 ° F (50 ° C) supérieure à la température
ambiante. Les matériaux de construction avec une tolérance à la
chaleur faible (tels que les plastiques, revêtements extérieurs en
vinyle, toile, tri-couches, etc) peuvent être soumis à une dégradation
à des températures plus basses. Il est de la responsabilité de
l'installateur de s'assurer que les matériaux adjacents sont protégés
de la dégradation.
Stockage des matériaux combustibles
Dans les lieux utilisés pour le stockage de matériaux combustibles, des
panneaux devront être clairement placés près de l'appareil et
immédiatement visibles des manipulateurs pour indiquer la hauteur
d'empilage maximum autorisée afin de maintenir les dégagements
requis entre l'appareil de chauffage et les matériaux combustibles. Voir
la figure 4.3.
4
Tableau 4.1 - Distance des matériaux combustibles
(pouces) ➀
Distance des matériaux combustibles (pouces)
Puissance
calorifique MBH
50/60
75/100/125
150/175/200
➀ Le dégagement à chaque extrémité et au-dessus du tube en U est
de 30,5 cm (12 po). Voir les figures 4.1 et 4.2.

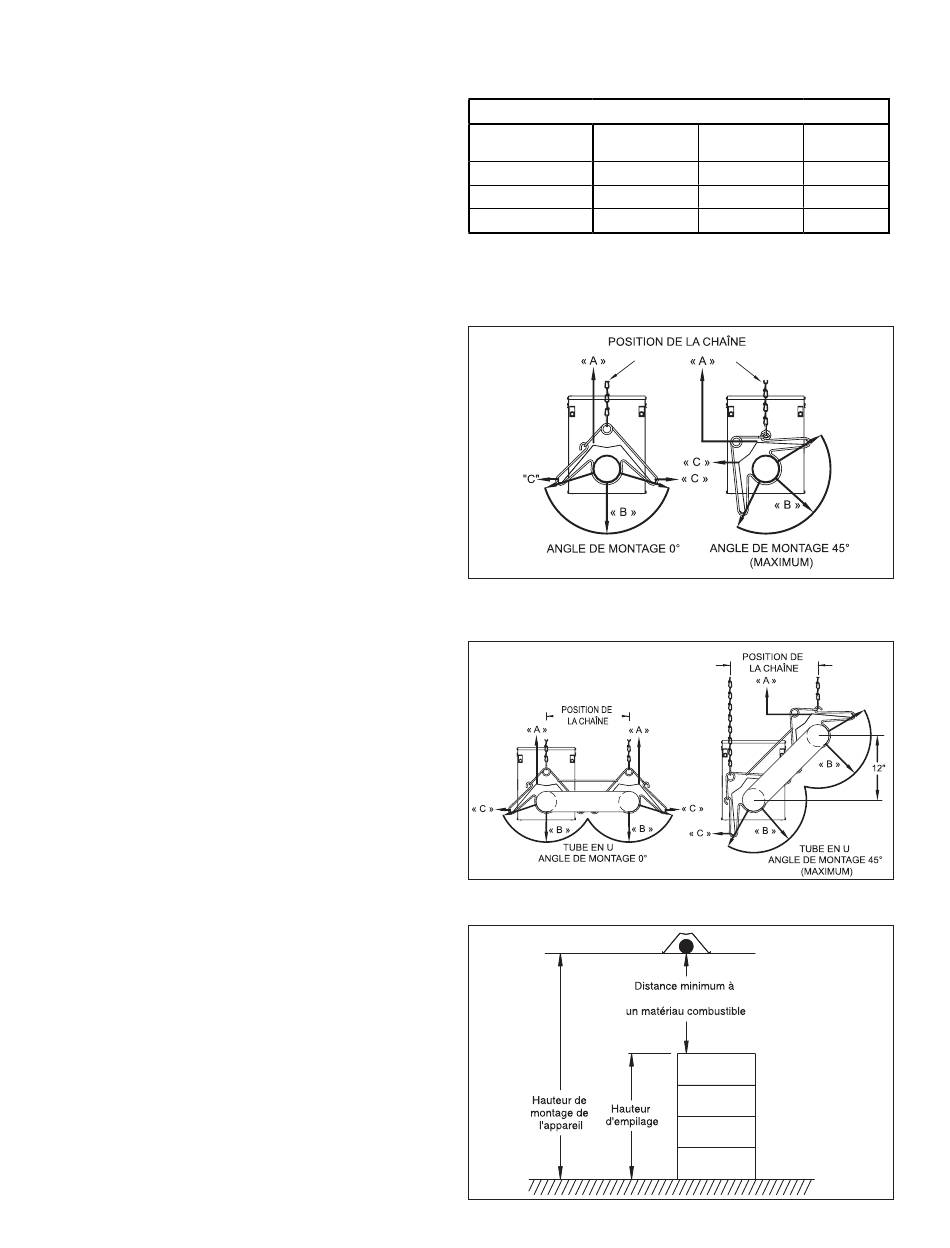

Figure 4.1 - Distance des matériaux combustibles –
