ProLights ECLFR2KTW User Manual

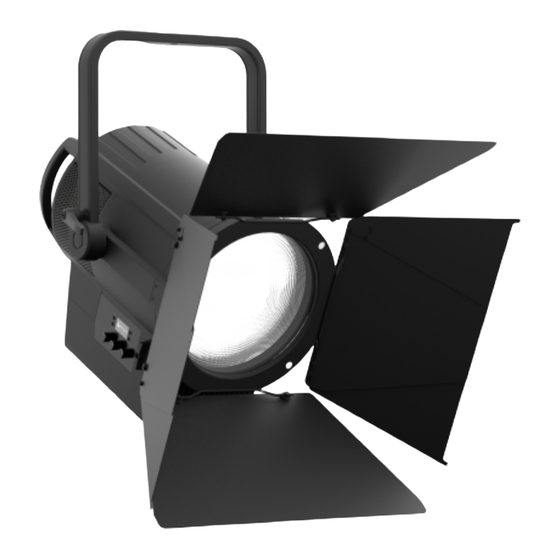

Fresnel projector
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ECLFR2KTW
FRESNEL PROJECTOR
USER MANUAL
MANUALE UTENTE
EN - IT

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ECLFR2KTW and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights ECLFR2KTW

Summary of Contents for ProLights ECLFR2KTW

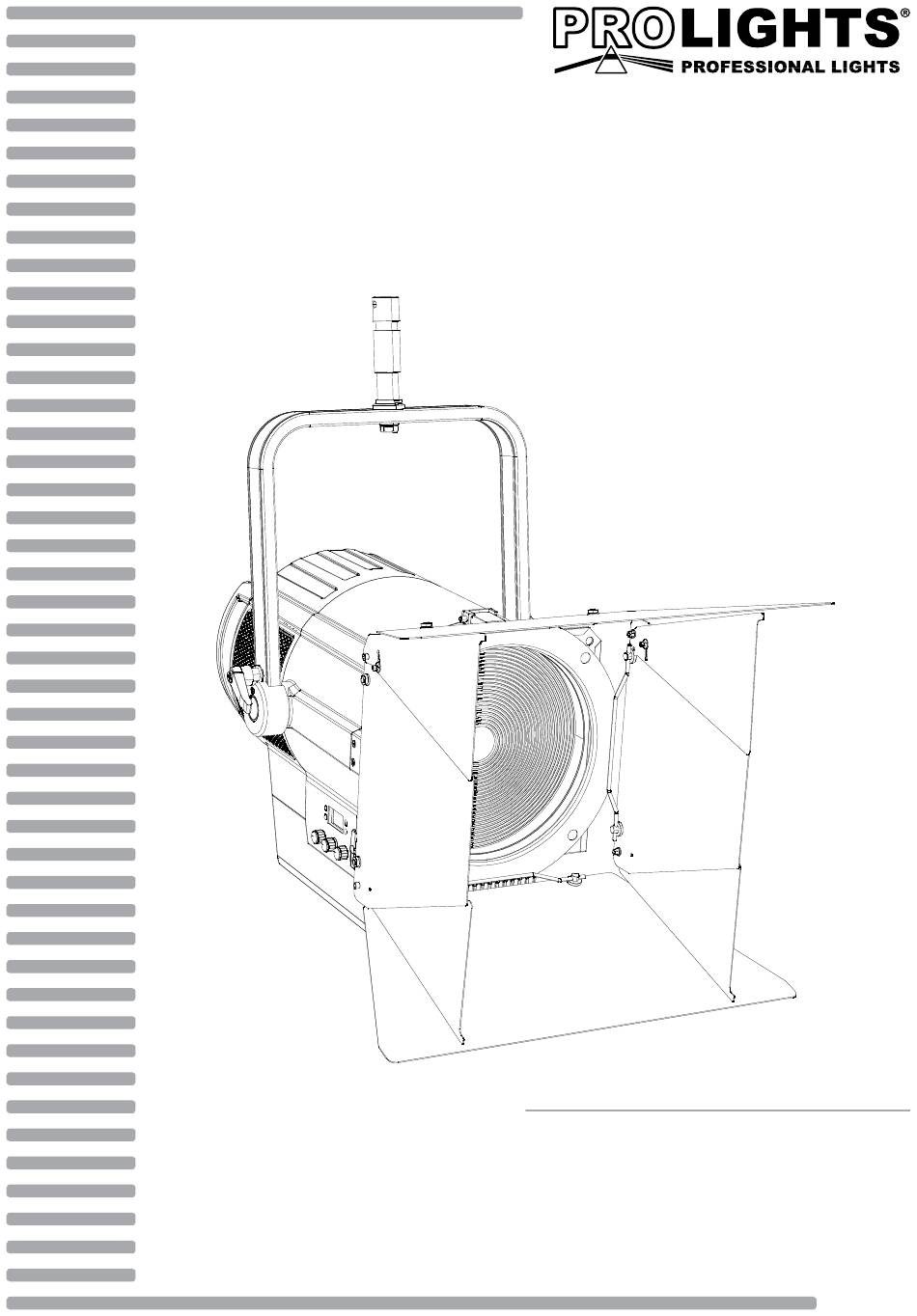

  • Page 1 ECLFR2KTW FRESNEL PROJECTOR USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    3. 15 Connection of the DMX line 3. 16 Construction of the DMX termination 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting Packing content • ECLFR2KTW • ECLFR2KTPG • ECLFR2KBD • ECLFRSPG • Power cable • User manual...

  • Page 4: General Instructions

    ECLFR2KTW WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 5: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION ECLFR2KTW is an advanced LED replacement of traditional 2K Fresnel lamps. Offering 6 colour mixing, delivering high precision reproduction of the white spectrum from 2800 to 10000K with high CRI and extensive colour reproduction.
  • Page 6 ECLFR2KTW CONTROL • Protocols: DMX512, RDM, Local knob • DMX channels: 1 / 2 / 5 - 1 / 5 - 2 / 7 - 1 / 7 - 2 / 8 / 9 / 12 / 13 / 16 / 19 / 21 channel •...

  • Page 7: Operating Elements And Connections

    ECLFR2KTW 1.2 OPERATING ELEMENTS AND CONNECTIONS 12 13 14 Rear panel Fig.2 1. AIR GRID for air flow outlet not to be 10. HOLDER for locking and releasing accessories obstructed. 11. MAIN FUSE HOLDER: replace a burnt-out fuse by 2. KNOB for inclination adjustment.

  • Page 8: Installation

    NOTE - For the installation of the ECLFR2KTW make sure that the ridge of the adaptor is in with the groove of the track. Turn knobs 90° to connect the adaptor to the circuit. Please see the figure 4.

  • Page 9: Functions And Settings

    - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION To turn ECLFR2KTW connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller. To switch off, disconnect the mains plug from the socket.

  • Page 10: Menu Structure

    ECLFR2KTW 3.3 MENU STRUCTURE MENU ð ð CONNECT DMX Address Value (001-512) Default: 1 ð ð DMX Mode Amber Shift on Default: 19CH ð ð Color CTO 2800 - 10000K Temperature Hue (025~025) ð ð Color Picker 3200K ð ð...
  • Page 11 ECLFR2KTW ð ð ADVANCED Full On Mode Default: HB Studio ð ð Dimmer Mode Default: Off Dimmer 1 Dimmer 2 Dimmer 3 ð ð Default: Off White Balance ð ð Adjust Red (125~255) Orange (125~255) Green (125~255) Royal Blue (125~255)

  • Page 12: Dmx Addressing

    • Press the MENU button to go back or to meet the waiting time to exit the setup menu. The tables on page 14, 15, 16, 17, 18, 19, 20 indicate the operating mode and DMX value. The ECLFR2KTW is equipped with 5-pole XLR connections.

  • Page 13: Screen

    ECLFR2KTW Numero Indirizzo di Indirizzo DMX Prossimo indirizzo di start Prossimo indirizzo di start Prossimo indirizzo di start canali DMX start (esempio) occupati possibile per unità n°1 possibile per unità n°2 possibile per unità n°3 33-34 33 - 37 33 - 39...

  • Page 14: Information

    ECLFR2KTW maxinum value of the colors) or Studio mode with a automatic white balance. - Dimmer Mode - Adjusting the dimmer. Enter in Dimmer Mode to select specific dimming curve. Particularly when set: • Off: The increase in light intensity is linear.

  • Page 15: Fixed Color

    ECLFR2KTW 3.12 FIXED COLOR This fixture has the ability to accept custom static color settings. Access these chases via the control panel on the back of the fixture. • Press the MENU button so many times until the display shows Stand Alone, then press the ENTER button.

  • Page 16: Dmx Control

    ECLFR2KTW 3.14 CHANNELS DMX 1 CHANNEL 5 CHANNELS 1 MODE MODE FUNCTION FUNCTION Value Value 5 Ch1 1 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 2800K - 3000K 000-007 3000K - 3200K 007-014 3200K - 3400K...
  • Page 17 ECLFR2KTW 5 CHANNELS 2 7 CHANNELS 1 MODE MODE FUNCTION FUNCTION Value 5 Ch2 Value 7 Ch1 DIMMER 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE ORANGE 0~100% 000 - 255 0~100% 000 - 255 GREEN 000-007 2800K - 3000K...
  • Page 18 ECLFR2KTW 8 CHANNELS 8 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 8 Ch 8 Ch COLOR PICKER 212-215 No Funciton 000-000 216-219 3200K 001-003 220-223 004-007 224-227 008-011 228-231 012-015 232-235 016-019 236-239 020-023 240-243 024-027 244-247 028-031 248-251 032-035...
  • Page 19 ECLFR2KTW 9 CANALI 12 CANALI MODE MODE FUNCTION FUNCTION Value Value 9 Ch 12 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 STROBE No Function 000 - 010 0~100% 000 - 255 Strobe slow to fast 011 - 255...
  • Page 20 ECLFR2KTW 12 CANALI 16 CANALI MODE MODE FUNCTION FUNCTION Value Value 12 Ch 16 Ch DIMMER 000 - 000 0~100% 000 - 255 -25°~25° 001 - 255 DIMMER FINE COLOR MACRO 0~100% 000 - 255 No Function 000 - 002...
  • Page 21 ECLFR2KTW 19 CANALI 19 CANALI MODE MODE FUNCTION FUNCTION Value Value 19 Ch 19 Ch DIMMER 6800K - 7000K 140-147 7000K - 7200K 0~100% 000 - 255 147-154 7200K - 7400K 154-161 DIMMER FINE 7400K - 7600K 161-168 0~100% 000 - 255...
  • Page 22 ECLFR2KTW 21 CANALI 21 CANALI MODE MODE FUNCTION FUNCTION Value Value 21 Ch 21 Ch DIMMER RED FINE 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE ORANGE 0~100% 000 - 255 0~100% 000 - 255 ORANGE FINE STROBE...

  • Page 23: Connection Of The Dmx Line

    ECLFR2KTW 3.15 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 24: Maintenance

    ECLFR2KTW - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 26 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 27 3. 15 Collegamenti della linea DMX 3. 16 Costruzione del terminatore DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi Contenuto dell'imballo: • ECLFR2KTW • ECLFR2KTPG • ECLFR2KBD • ECLFRSPG • Cavo di alimentazione • Manuale utente...

  • Page 28: Avvertenze Generali

    ECLFR2KTW ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 29: Introduzione

    +/- verde e magenta per unirsi ad altre fonti di luce. Grazie all’HD dimming e alla regolazione da 2800K a 10000K, ECLFR2KTW offre le prestazioni e la qualità di output richiesto da questo livello di proiettore.
  • Page 30 ECLFR2KTW CONTROLLO • Protocolli: DMX512, RDM, Local Knob • Canali DMX: 1 / 2 / 5 - 1 / 5 - 2 / 7 - 1 / 7 - 2 / 8 / 9 / 12 / 13 / 16 / 19 / 21 channel •...

  • Page 31: Elementi Di Comando E Di Collegamento

    ECLFR2KTW 1.2 ELEMENTI DI COMANDO E COLLEGAMENTI 12 13 14 Pannello posteriore Fig.2 1. GRIGLIA DI VENTILAZIONE per uscita flusso 10. GUIDA per bloccaggio e rilascio accessori. d'aria da non ostruire. 11. PORTAFUSIBILE: sostituire un fusibile difettoso 2. MANOPOLA per regolazione inclinazione.

  • Page 32: Installazione

    20 cm. Quindi orientare il proiettore. NOTA - Per l’installazione del proiettore ECLFR2KTW inserire il gancio o un morsetto idoneo per fissarlo ad un sistema sospeso.

  • Page 33: Funzioni E Impostazioni

    Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il ECLFR2KTW dispone di un display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.5). Menu Enter...

  • Page 34: Struttura Menù

    ECLFR2KTW 3.3 STRUTTURA MENU MENU ð ð CONNECT DMX Address Value (001-512) Default: 1 ð ð DMX Mode Amber Shift on Default: 19CH ð ð Color CTO 2800 - 10000K Temperature Hue (025~025) ð ð Color Picker 3200K ð ð...
  • Page 35 ECLFR2KTW ð ð ADVANCED Full On Mode Default: HB Studio ð ð Dimmer Mode Default: Off Dimmer 1 Dimmer 2 Dimmer 3 ð ð Default: Off White Balance ð ð Adjust Red (125~255) Orange (125~255) Green (125~255) Royal Blue (125~255)

  • Page 36: Modalità Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sul ECLFR2KTW l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33 di start: 3.5 CONFIGURAZIONE CANALI DMX...

  • Page 37: Screen

    ECLFR2KTW Numero Indirizzo di Indirizzo DMX Prossimo indirizzo di start Prossimo indirizzo di start Prossimo indirizzo di start canali DMX start (esempio) occupati possibile per unità n°1 possibile per unità n°2 possibile per unità n°3 33-34 33 - 37 33 - 39...

  • Page 38: Informazioni Sul Dispositivo

    • Premere il tasto MENU per uscire dal menu e per salvare le modifiche apportate. • Servirsi dei connettori DMX del ECLFR2KTW e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 15.
  • Page 39 ECLFR2KTW • Premere il tasto UP/DOWN per selezionare il programma desiderato Effect 1, Effect 2, Effect 3, Effect 4, quin- di premere il tasto ENTER per confermare. • Premere il tasto UP/DOWN per impostare il valore (1 - 100) e confermare tramite il tasto ENTER.

  • Page 40: Canali Dmx

    ECLFR2KTW 3.14 CANALI DMX 1 CHANNEL 5 CHANNELS 1 MODE MODE FUNCTION FUNCTION Value Value 5 Ch1 1 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 2800K - 3000K 000-007 3000K - 3200K 007-014 3200K - 3400K...
  • Page 41 ECLFR2KTW 5 CHANNELS 2 7 CHANNELS 1 MODE MODE FUNCTION FUNCTION Value 5 Ch2 Value 7 Ch1 DIMMER 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE ORANGE 0~100% 000 - 255 0~100% 000 - 255 GREEN 000-007 2800K - 3000K...
  • Page 42 ECLFR2KTW 8 CHANNELS 8 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 8 Ch 8 Ch COLOR PICKER 212-215 No Funciton 000-000 216-219 3200K 001-003 220-223 004-007 224-227 008-011 228-231 012-015 232-235 016-019 236-239 020-023 240-243 024-027 244-247 028-031 248-251 032-035...
  • Page 43 ECLFR2KTW 9 CANALI 12 CANALI MODE MODE FUNCTION FUNCTION Value Value 9 Ch 12 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 STROBE No Function 000 - 010 0~100% 000 - 255 Strobe slow to fast 011 - 255...
  • Page 44 ECLFR2KTW 12 CANALI 16 CANALI MODE MODE FUNCTION FUNCTION Value Value 12 Ch 16 Ch DIMMER 000 - 000 0~100% 000 - 255 -25°~25° 001 - 255 DIMMER FINE COLOR MACRO 0~100% 000 - 255 No Function 000 - 002...
  • Page 45 ECLFR2KTW 19 CANALI 19 CANALI MODE MODE FUNCTION FUNCTION Value Value 19 Ch 19 Ch DIMMER 6800K - 7000K 140-147 7000K - 7200K 0~100% 000 - 255 147-154 7200K - 7400K 154-161 DIMMER FINE 7400K - 7600K 161-168 0~100% 000 - 255...
  • Page 46 ECLFR2KTW 21 CANALI 21 CANALI MODE MODE FUNCTION FUNCTION Value Value 21 Ch 21 Ch DIMMER RED FINE 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE ORANGE 0~100% 000 - 255 0~100% 000 - 255 ORANGE FINE STROBE...
  • Page 47 ECLFR2KTW 3.15 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...
  • Page 48 ECLFR2KTW - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 52 MUSIC & LIGHTS S.r.l. - Phone +39 0771 72190 - www.musiclights.it...
