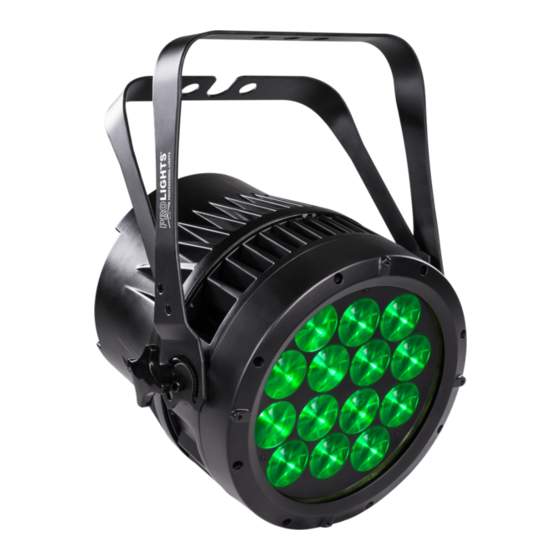

ARCLED7513QZOOM
LED PROJECTOR
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCLED7513QZOOM and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights ARCLED7513QZOOM

Summary of Contents for ProLights ARCLED7513QZOOM

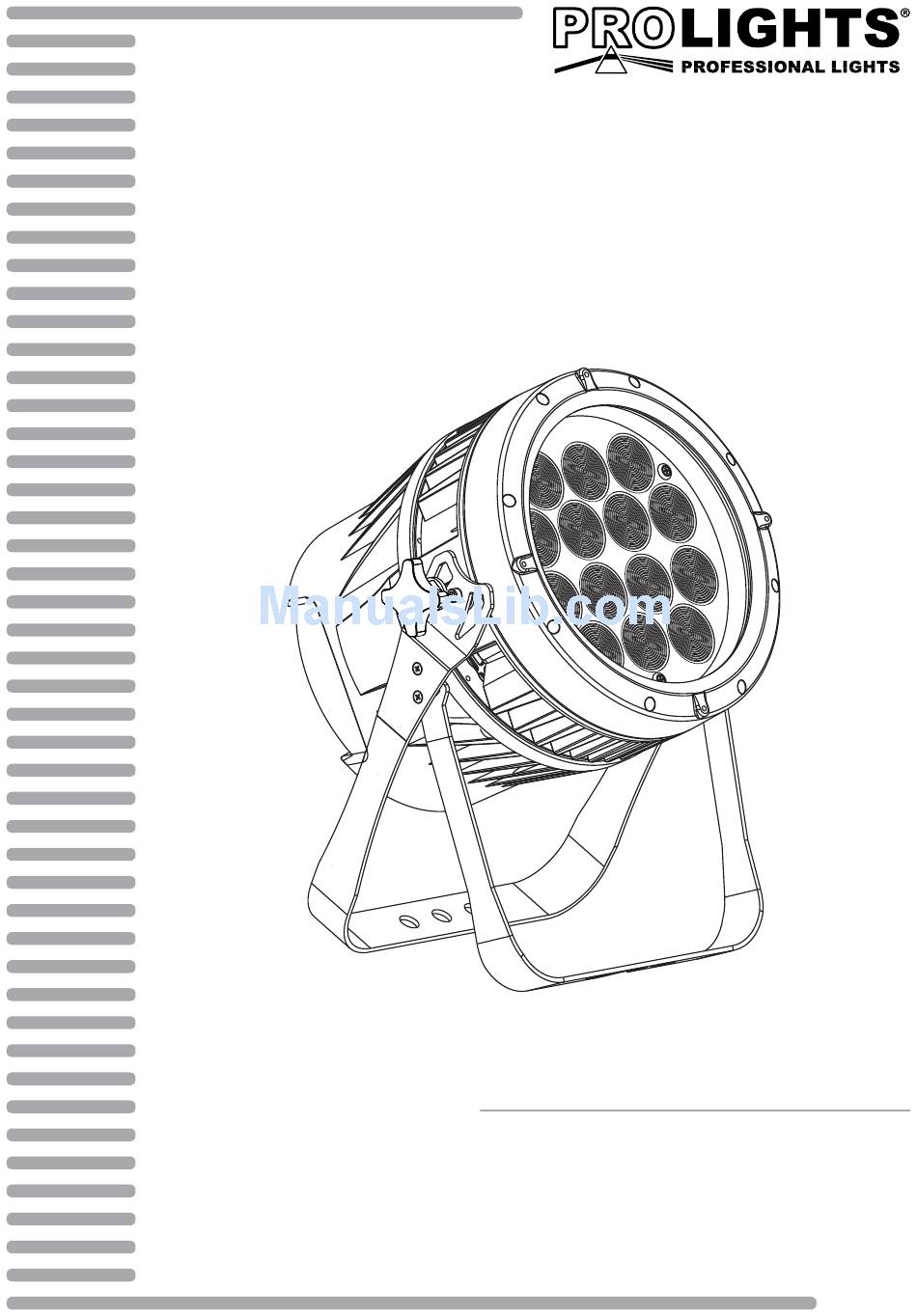

  • Page 1 ARCLED7513QZOOM LED PROJECTOR MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi 5 Appendice 5. 1 Vista esplosa Certificato di garanzia • ARCLED7513QZOOM Contenuto dell'imballo: • Estensione cavo di alimentazione • Estensione cavo di segnale • Staffa di fissaggio (2pz.)

  • Page 4: Sicurezza

    ARCLED7513QZOOM ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    ARCLED7513QZOOM INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE ARCLED7513QZOOM è un proiettore LED unico nel suo genere, concepito per rivoluzionare il concetto di illuminazione basata su sorgente LED, grazie all’innovativa tecnologia zoom permette infatti di passare da un fascio di 6° a 30°.
  • Page 7 ARCLED7513QZOOM Corpo e alimentazione • Corpo in alluminio ad alta resistenza progettato per facilitare la dissipazione termica • Pannello frontale: realizzato in vetro temperato • Grado di isolamento: IP67 (IP) - IP54 (TZ) • Bilanciamento temperatura e pressione attraverso valvole di sfiato GORE micro-forate • Cavi di alimentazione (shuko) e segnale (xlr-3p) inclusi...

  • Page 8: Elementi Di Comando E Di Collegamento

    ARCLED7513QZOOM 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI POWER IN POWER OUT DMX IN DMX OUT MENU ENTER DOWN Pannello Posteriore Fig.1 1. STAFFA DI MONTAGGIO 5. DMX OUT (XLR a 3 poli): 2. MANOPOLA DI FISSAGGIO per la staffa di...

  • Page 9: Montaggio

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO L’ ARCLED7513QZOOM può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 10: Funzioni E Impostazioni

    Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE L’ARCLED7513QZOOM dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.3). MENU...

  • Page 11: Struttura Menu

    ARCLED7513QZOOM 3.3 STRUTTURA MENU R.(000-255) GREEN G.(000-255) BLUE B.(000-255) STAT WHITE W.(000-255) ZOOM Z.(000-255) STROBE S.(0-20) AT.01 ÷ AT.10 AUTO PR.C1 ÷ PR.10 DMX / SLAVE D.(001-512) PERS TOUR / ARC.1 / AR1.D / ARC.2 / AR2.D / AR2.S / HSV / TR16 / AR2.Z SC.01...

  • Page 12: Modalità Automatica

    • Sull’unità MASTER selezionare il programma desiderato come indicato nel paragrafo 3.4 • Servirsi dei connettori DMX dell’ARCLED7513QZOOM e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 14.

  • Page 13: Indirizzamento Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sull’ARCLED7513QZOOM l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue...

  • Page 14: Collegamenti Della Linea Dmx

    ARCLED7513QZOOM 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT...

  • Page 15: Canali Dmx

    ARCLED7513QZOOM 3.12 CANALI DMX TOUR MODE MODE FUNCTION FUNCTION Value Value 12 Ch 12 Ch MASTER DIMMER AUTO 04 051 - 060 0~100% 000 - 255 AUTO 05 061 - 070 AUTO 06 071 - 080 AUTO 07 081 - 090 (or STEP TIME when CUS.01-10 in CH8 is activated)
  • Page 16 ARCLED7513QZOOM ARC.1 AR2.D MODE MODE FUNCTION FUNCTION Value Value 3 Ch 5 Ch MASTER DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE GREEN 0~100% 000 - 255 0~100% 000 - 255...
  • Page 17 ARCLED7513QZOOM TR16 MODE MODE FUNCTION FUNCTION Value Value 17 Ch 17 Ch MASTER DIMMER White 10: 8500K 246 - 250 0~100% 000 - 255 White 11: 10000K 251 - 255 STROBE MASTER DIMMER FINE No function 000 - 010 0~100%...
  • Page 18 ARCLED7513QZOOM MODE FUNCTION Value 3 Ch 0~100% 000 - 255 SATURATION 0~100% 000 - 255 VALUE 0~100% 000 - 255 AR2.Z MODE FUNCTION Value 7 Ch MASTER DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255...

  • Page 19: Configurazione Static

    ARCLED7513QZOOM 3.13 CONFIGURAZIONE STATIC Per impostare il bilanciamento personalizzato del rosso, verde, blue, bianco, zoom e strobo: • Premere il tasto MENU fino a quando sul display non appare [STAT], quindi premere il tasto ENTER. • Selezionare il canale relativo al rosso, verde, blu, bianco o zoom (R - G -B - W - Z) attraverso i tasti UP/DOWN.

  • Page 20: Password

    ARCLED7513QZOOM Zoom Selezionare la funzione [ZOOM], per calibrare lo zoom relativo alla posizione POS1 e POS2. Selezionare [BASE] per la posizione di default dello zoom. Curv Selezionare la funzione [CURV], per regolare la forma della curva dimmer. Far riferimento al grafico riportato di seguito (fig.7) per la caratteristica di ciascuna curva.
  • Page 21 ARCLED7513QZOOM • Selezionare il canale rosso, verde o blu [R - G - B] attraverso i tasti UP/DOWN. • Per confermare premere il tasto ENTER. • Impostare i valori 000-255 attraverso i tasti UP/DOWN. Quando la nuova impostazione è attivata, l’unità di controllo DMX sceglierà RGB = 255, 255, 255 il colore bianco verrà...

  • Page 22: Manutenzione

    ARCLED7513QZOOM - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 23: Appendice

    ARCLED7513QZOOM - 5 - APPENDICE 5.1 VISTA ESPLOSA Fig.8 ITEM ITEM Front cover Power supply Tempered glass Adaptor PCB Head waterproof rubber ring Connection board holder Lens pressure ring Driver board Focus lens frame Display board Reflective bowl Back cover...
  • Page 24 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 25 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting 5 Appendix 5. 1 Exploded view Warranty • ARCLED7513QZOOM Packing content • Power extension cable • Signal extension cable • Mount bracket (2 pc.) • User manual...

  • Page 26: Safety

    ARCLED7513QZOOM WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 27: General Information

    ARCLED7513QZOOM GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 28: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION ARCLED7513QZOOM is a unique LED luminaire in LED lighting range for its performance and technologi- cal contents. It has been conceived to innovate the concept of LED source applied to lighting sector, fea- turing the innovative zoom technology for a linear passage from 6° to 30° wide beam.
  • Page 29 ARCLED7513QZOOM Structure and Power supply • Sturdy die-cast aluminium body conceived for long-time durability and demanding applications • Frontal tempered glass panel • Internal Protection: IP67 (IP) - IP54 (TZ) • Pressure and temperature balance through GORE membrane vents • Power (shuko) and data (xlr-3p) adapter cables included • Double hanging bracket suitable for safe hanging and for floor positioning...

  • Page 30: Operating Elements And Connections

    ARCLED7513QZOOM 1.3 OPERATING ELEMENTS AND CONNECTIONS POWER IN POWER OUT DMX IN DMX OUT MENU ENTER DOWN Rear panel Fig.1 1. MOUNTING BRACKET 6. POWER IN: for connection to a socket 2. LOCKING KNOB for the mounting bracket (100-240V~/50-60Hz) via the supplied mains 3.

  • Page 31: Installation

    - 2 - INSTALLATION 2.1 MOUNTING ARCLED7513QZOOM may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of suf- ficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 32: Functions And Settings

    ARCLED7513QZOOM - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 33: Menu Structure

    ARCLED7513QZOOM 3.3 MENU STRUCTURE R.(000-255) GREEN G.(000-255) BLUE B.(000-255) STAT WHITE W.(000-255) ZOOM Z.(000-255) STROBE S.(0-20) AT.01 ÷ AT.10 AUTO PR.C1 ÷ PR.10 DMX / SLAVE D.(001-512) PERS TOUR / ARC.1 / AR1.D / ARC.2 / AR2.D / AR2.S / HSV / TR16 / AR2.Z SC.01...

  • Page 34: Automatic Mode

    • Select the desired DMX configuration [TOUR - ARC.1 - AR1.D - ARC.2 - AR2.D - AR2.S - HSV - TR16 - AR2.Z] through the buttons UP/DOWN. The tables on page 13 indicate the operating mode and DMX value. The ARCLED7513QZOOM is equipped with 3 pole XLR connections.

  • Page 35: Dmx Addressing

    3.9 DMX ADDRESSING To able to operate the ARCLED7513QZOOM with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ARCLED7513QZOOM.

  • Page 36: Connection Of The Dmx Line

    ARCLED7513QZOOM 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 37: Dmx Control

    ARCLED7513QZOOM 3.12 DMX CONTROL TOUR MODE MODE FUNCTION FUNCTION Value Value 12 Ch 12 Ch MASTER DIMMER AUTO 04 051 - 060 0~100% 000 - 255 AUTO 05 061 - 070 AUTO 06 071 - 080 AUTO 07 081 - 090 (or STEP TIME when CUS.01-10 in CH8 is activated)
  • Page 38 ARCLED7513QZOOM ARC.1 AR2.D MODE MODE FUNCTION FUNCTION Value Value 3 Ch 5 Ch MASTER DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE GREEN 0~100% 000 - 255 0~100% 000 - 255...
  • Page 39 ARCLED7513QZOOM TR16 MODE MODE FUNCTION FUNCTION Value Value 17 Ch 17 Ch MASTER DIMMER White 10: 8500K 246 - 250 0~100% 000 - 255 White 11: 10000K 251 - 255 STROBE MASTER DIMMER FINE No function 000 - 010 0~100%...
  • Page 40 ARCLED7513QZOOM MODE FUNCTION Value 3 Ch 0~100% 000 - 255 SATURATION 0~100% 000 - 255 VALUE 0~100% 000 - 255 AR2.Z MODE FUNCTION Value 7 Ch MASTER DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255...

  • Page 41: Static Configuration

    ARCLED7513QZOOM 3.13 STATIC CONFIGURATION To set the custom balance of red, blue and green: • Press the button MENU, then press the button UP/DOWN so many times until the display shows [STAT]. Press the button ENTER to confirm. • Select the color red, green, blue, white or amber (R - G - B - W - Z) through the buttons UP/DOWN and then press the button ENTER.

  • Page 42: Activate The Password

    ARCLED7513QZOOM Derr Enter to [DERR] to control in case of DMX signal errors. - [SAVE] saves the latest data DMX on error DMX signal. - [BLACK] allows you to activate the mode on error DMX blackout. Zoom Calibrate the position of [POS1] and [POS2]. Set position as 0 for smallest zoom position. Select [BASE] for default zoom position (zoom=0).
  • Page 43 ARCLED7513QZOOM RGB calibration Enter the [RGBW] mode to adjust the RGB parameter to make different whites. • Press the button MENU so many times until show [RGBW] and press the button ENTER to confirm. • Select red, green or blue (R - G -B), through the buttons UP/DOWN. Press the button ENTER to con- firm.

  • Page 44: Maintenance

    ARCLED7513QZOOM - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 45: Appendix

    ARCLED7513QZOOM - 5 - APPENDIX 5.1 EXPLODED VIEW Fig.8 ITEM ITEM Front cover Power supply Tempered glass Adaptor PCB Head waterproof rubber ring Connection board holder Lens pressure ring Driver board Focus lens frame Display board Reflective bowl Back cover...
  • Page 47 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 52 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
