EVO361PC
LED PROJECTOR
Manuale Utente

User Manual

IT
EN

Advertisement

Chapters

Table of Contents
loading

Related Manuals for ProLights EVO361PC

Summary of Contents for ProLights EVO361PC

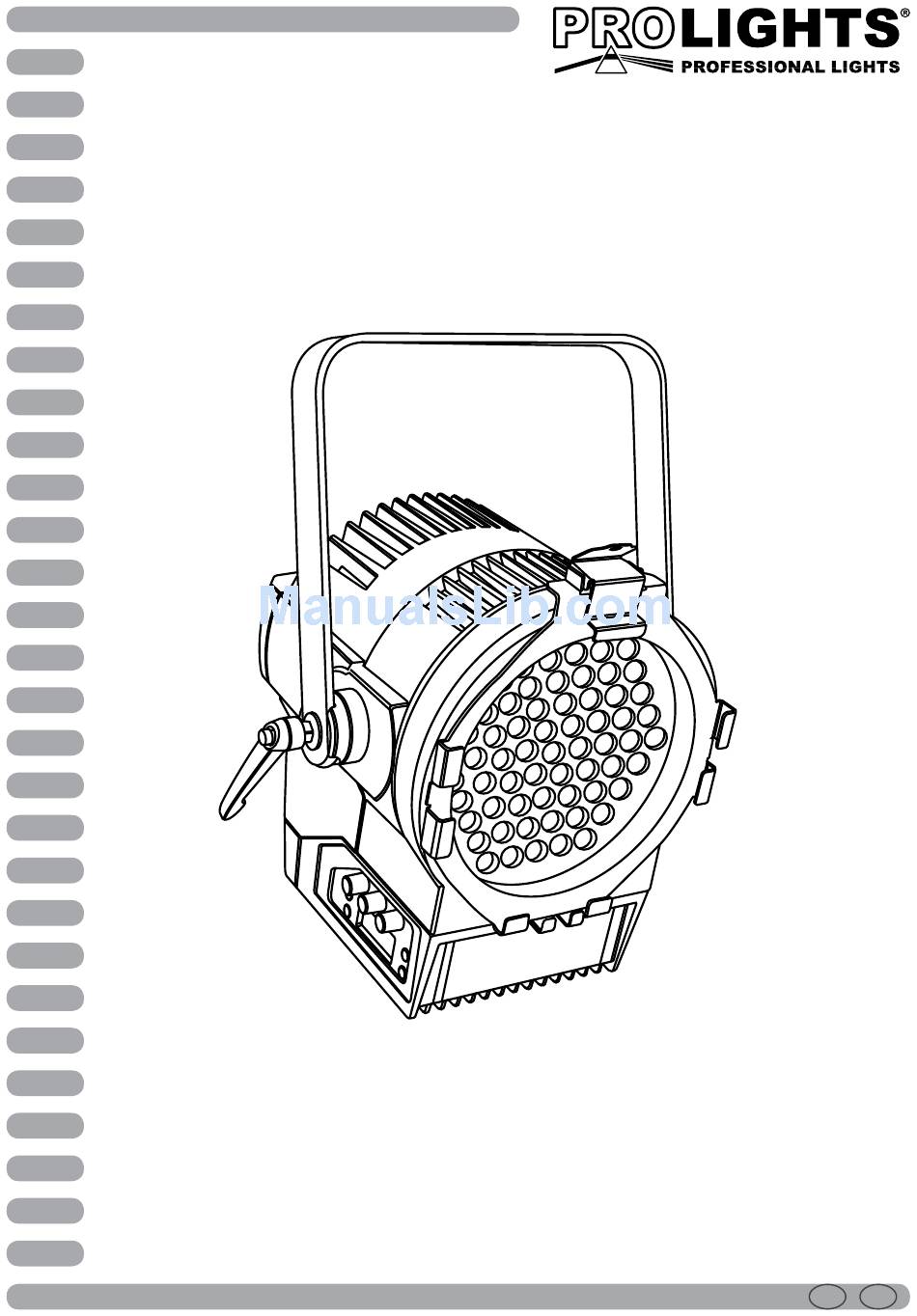

  • Page 1: User Manual

    EVO361PC LED PROJECTOR Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi 5 Appendice 5. 1 Vista esplosa Certificato di garanzia Contenuto dell'imballo: • EVO361PC • Staffa di fissaggio • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    EVO361PC ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    EVO361PC INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    (3200-5600K). La versatilità è un fattore chiave per EVO361PC, in particolare la capacità di Focus regolabile in DMX, in grado di passare da un fascio Spot (8°) a Flood (40°) in base alle esigenze se occorre un pullback-shot o una proie- zione potente su un punto stretto.
  • Page 7 EVO361PC Funzionamento ed elettronica • Diverse configurazioni DMX disponibili (1, 2, 5, 10 canali) 1 canale: dimmer 2 canali: dimmer, dimmer trimming 5 canali: dimmer, dimmer trimming, white macro, focus, reset 10 canali: dimmer, dimmer trimming, WW, WW fine, CW, CW fine, white macro, white strobe, focus, reset • Interfaccia di controllo mediante display LED 4 char...

  • Page 8: Elementi Di Comando E Di Collegamento

    EVO361PC 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 7 8 9 10 Vista Laterale Fig.1 1. STAFFA DI MONTAGGIO 7. DMX IN (XLR a 5 poli): 2. MANOPOLA DI FISSAGGIO per la staffa di 1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C;...

  • Page 9: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il proiettore EVO361PC può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 10: Funzioni E Impostazioni

    ON/OFF. L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Dopo l’uso spegnere l’unità attraverso il medesimo l’inter- ruttore. 3.2 IMPOSTAZIONE BASE Il proiettore EVO361PC dispone di un display LED e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.3). MENU ENTER DOWN Fig.3...

  • Page 11: Struttura Menu

    EVO361PC 3.3 STRUTTURA MENU MAIN FUNCTION SELECTION SUB-SELECTION SUB-SELECTION D.(000 -100) Dimmer STAT ZOOM Z.(000 -100) WT.(01 - 05) DMX/Slave SLAV ADDR DMX Address D.001 - D.512 Motor reset MOTR (Password: UP+DOWN+UP+DOWN) DIM1 DIM2 DIM3 DIM4 CURV Special settings REST...

  • Page 12: Dimmer (Stat)

    • Premere i tasti UP/DOWN e selezionare la modalità [SLAV]. • Servirsi dei connettori DMX del EVO361PC e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 14.

  • Page 13: Collegamento

    3.7 CONFIGURAZIONI CANALI DMX L’ EVO361PC dispone di 4 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU fino a quando sul display non appare [SET], quindi premere il tasto ENTER.

  • Page 14: Collegamenti Della Linea Dmx

    EVO361PC 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 15: Tabella Canali Dmx

    EVO361PC 3.12 TABELLA CANALI DMX CH Function in UNO mode Value MASTER DIMMER 0% - 100% 000 - 255 CH Function in DOS mode Value MASTER DIMMER 0% - 100% 000 - 255 MASTER DIMMER TRIMMING 0% - 100% 000 - 255 STD.W...
  • Page 16 EVO361PC STD.P CH Function in STD.P mode Value MASTER DIMMER 0% - 100% 000 - 255 MASTER DIMMER TRIMMING 0% - 100% 000 - 255 WARM WHITE LIGHT 0% - 100% 000 - 255 WARM WHITE FINE LIGHT 0% - 100%...

  • Page 17: Motor Reset

    EVO361PC 3.13 MOTOR RESET • Premere il tasto MENU fino a quando sul display non appare [MOTR], quindi premere ENTER per confer- mare. • Utilizzare i tasti UP/DOWN per selezionare [YES] o [NO] rispettivamente se si vuole che il motore sia reset- tato all’origine oppure no.
  • Page 18 EVO361PC REST Selezionare la funzione [REST] per ripristinare i valori di default. Per eseguire l’operazione è necessario inserire la password. NOTA - Le impostazioni di fabbrica relative alla password di accesso corrispondono alla combinazione dei tasti UP + DOWN + UP + DOWN. Premere ENTER per confermare.

  • Page 19: Calibrazione Bianco

    EVO361PC 3.15 CALIBRAZIONE BIANCO Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [CAL]; per confermare premere il tasto ENTER. Quindi inserire la password (UP + DOWN + UP + DOWN) per accedere al sottomenu. CAL1 • Selezionare attraverso i tasti direzionali la voce [CAL1]; per confermare premere il tasto ENTER.

  • Page 20: Manutenzione

    EVO361PC - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 21: Risoluzione Dei Problemi

    EVO361PC 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Il proiettore non illumina...

  • Page 22: Appendice

    EVO361PC - 5 - APPENDICE 5.1 VISTA ESPLOSA Fig.8 ITEM ITEM Dust proof lens lock plate Handle 2 Dust proof lens Driver board Plastic lens frame Ø 18.8 Zoom lens Base die casting aluminum Lens frame 1 Handle Capture lens plastic frame...
  • Page 24 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 25 3. 15 White calibration 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Troubleshooting 5 Appendix 5. 1 Exploded view Warranty Packing content • EVO361PC • Mount bracket • Power cord • User manual...

  • Page 26: Safety

    EVO361PC WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 27: General Information

    EVO361PC GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 28: Introduction

    8° spot to 40° flood beam, moving from a pullback shot to a powerful projection on a narrow spot. EVO361PC response is exactly that of a conventional projector, results are natural and shadows have same behaviour of single-source spots. Operations have been optimized allowing replacement of traditional luminaries with these LED-powered ones with no change to pre-existing studio setups.
  • Page 29 EVO361PC Electronics and features • Several DMX configurations (1, 2, 5, 10 channels) 1 canale: dimmer 2 canali: dimmer, dimmer trimming 5 canali: dimmer, dimmer trimming, white macro, focus, reset 10 canali: dimmer, dimmer trimming, WW, WW fine, CW, CW fine, white macro, white strobe, focus, reset • 4-char LED display for control...

  • Page 30: Operating Elements And Connections

    EVO361PC 1.3 OPERATING ELEMENTS AND CONNECTIONS 7 8 9 10 Side Fig.1 1. MOUNTING BRACKET 8. DMX OUT (5-pole XLR): 2. LOCKING KNOB for the mounting bracket. 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C 3.

  • Page 31: Installation

    2.1 MOUNTING EVO361PC may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 32: Functions And Settings

    EVO361PC - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Switch on the unit with the power switch. Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 33: Menu Structure

    EVO361PC 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION SUB-SELECTION SUB-SELECTION D.(000 -100) Dimmer STAT ZOOM Z.(000 -100) WT.(01 - 05) DMX/Slave SLAV ADDR DMX Address D.001 - D.512 Motor reset MOTR (Password: UP+DOWN+UP+DOWN) DIM1 DIM2 DIM3 DIM4 CURV Special settings REST...

  • Page 34: Dimmer

    EVO361PC BASE ZOOM POS1 POS2 LIVE Special settings PERF STDO POWR SELF MCON MAST W.(000-255) CAL1 WT.01-WT.05 C.(000-255) White calibration **** POS1 1.(000-100) ZOOM POS2 2.(000-100) 3.4 DIMMER (STAT) • Press the button MENU so many times until shows [STAT], and press the button ENTER to confirm.

  • Page 35: Linking

    3.9 DMX ADDRESSING To able to operate the EVO361PC with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the EVO361PC.

  • Page 36: Connection Of The Dmx Line

    EVO361PC 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 37: Dmx Control

    EVO361PC 3.12 DMX CONTROL CH Function in UNO mode Value MASTER DIMMER 0% - 100% 000 - 255 CH Function in DOS mode Value MASTER DIMMER 0% - 100% 000 - 255 MASTER DIMMER TRIMMING 0% - 100% 000 - 255 STD.W...
  • Page 38 EVO361PC STD.P CH Function in STD.P mode Value MASTER DIMMER 0% - 100% 000 - 255 MASTER DIMMER TRIMMING 0% - 100% 000 - 255 WARM WHITE LIGHT 0% - 100% 000 - 255 WARM WHITE FINE LIGHT 0% - 100%...

  • Page 39: Motor Reset

    EVO361PC 3.13 MOTOR RESET (MOTR) • Press the button MENU so many times until shows [MOTR], and press the button ENTER to confirm. • Press the button UP/DOWN to select [YES] or [NO] then press ENTER to confirm. - When you select [YES], the motor will be reset to origin.
  • Page 40 EVO361PC REST • In order to reset custom modes to default values select [REST]. NOTE - The factory access password is UP + DOWN + UP + DOWN. Press ENTER to confirm the access. SLCK [SLCK] is used to lock the settings menu. When [SLCK] is set to ON the user must insert passcode (UP + DOWN + UP + DOWN) in order to access the settings menu.

  • Page 41: White Calibration

    EVO361PC 3.15 WHITE CALIBRATION • Press the button MENU and select through the directional buttons the [CAL] mode; and press the button ENTER to confirm. The access password is UP + DOWN + UP + DOWN. Press ENTER to confirm the access.

  • Page 42: Maintenance

    EVO361PC - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 43: Troubleshooting

    EVO361PC 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • Fixture does not light up Faulty LED Replace the LED board •...

  • Page 44: Appendix

    EVO361PC - 5 - APPENDIX 5.1 EXPLODED VIEW Fig.8 ITEM ITEM Dust proof lens lock plate Handle 2 Dust proof lens Driver board Plastic lens frame Ø 18.8 Zoom lens Base die casting aluminum Lens frame 1 Handle Capture lens plastic frame...
  • Page 45 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
