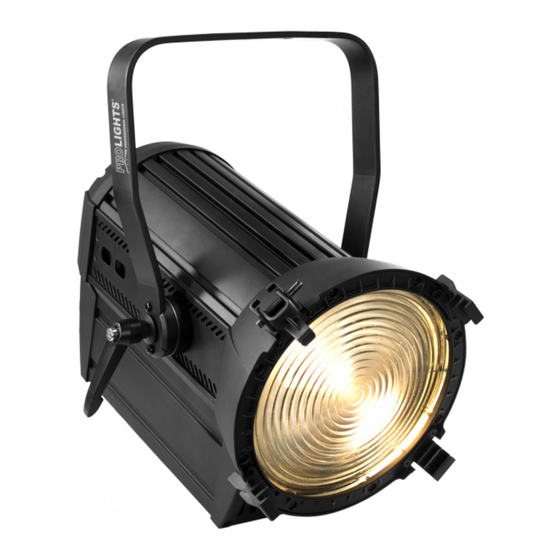

EVO160F
LED PROJECTOR
Manuale Utente
User Manual
IT
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EVO160F and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights EVO160F

Summary of Contents for ProLights EVO160F

  • Page 1 EVO160F LED PROJECTOR Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi 5 Appendice 5. 1 Vista esplosa Certificato di garanzia Contenuto dell'imballo: • EVO160F • Staffa di fissaggio • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    EVO160F ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    EVO160F INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    La versatilità è un fattore chiave per EVO160F, in particolare la capacità di Focus regolabile in DMX, in grado di passare da un fascio Spot (13°) a Flood (41°) in base alle esigenze se occorre un pullback-shot o una proie- zione potente su un punto stretto.
  • Page 7 EVO160F Funzionamento ed elettronica • Diverse configurazioni DMX disponibili (1, 2, 5 canali) 1 canale: dimmer 2 canali: dimmer, dimmer fine 5 canali: dimmer, dimmer fine, strobe, focus, motor reset • Interfaccia di controllo mediante display LED 4 char • Regolazione curva dimmer: 5 configurazioni selezionabili • Frequenza dei diodi anti-flicker (>400Hz) adatta per ripresa in camera...

  • Page 8: Elementi Di Comando E Di Collegamento

    EVO160F 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.1 1. STAFFA DI MONTAGGIO 8. DMX OUT (XLR 3 poli): 2. MANOPOLA DI FISSAGGIO per la staffa di 1 = massa, 2 = DMX -, 3 = DMX + montaggio 9. DMX IN (XLR a 5 poli): 3.

  • Page 9: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il proiettore EVO160F può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 10: Funzioni E Impostazioni

    ON/OFF. L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Dopo l’uso spegnere l’unità attraverso il medesimo l’inter- ruttore. 3.2 IMPOSTAZIONE BASE Il proiettore EVO160F dispone di un display LED e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.3). MENU ENTER DOWN Fig.3...

  • Page 11: Struttura Menu

    EVO160F 3.3 STRUTTURA MENU MAIN FUNCTION SELECTION SUB-SELECTION SUB-SELECTION D.(000 -100) Dimmer STAT ZOOM Z.(000 -100) DMX/Slave SLAV DMX Address ADDR D.001 - D.512 MOTR Motor reset (Password: UP+DOWN+UP+DOWN) DIM1 DIM2 DIM3 DIM4 CURV Special settings REST **** REST UNO (1 Ch)

  • Page 12: Dimmer (Stat)

    • Premere i tasti UP/DOWN e selezionare la modalità [SLAV]. • Servirsi dei connettori DMX del EVO160F e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 14.

  • Page 13: Configurazione Canali Dmx

    3.7 CONFIGURAZIONI CANALI DMX L’ EVO160F dispone di 4 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU fino a quando sul display non appare [SET], quindi premere il tasto ENTER.

  • Page 14: Collegamenti Della Linea Dmx

    EVO160F 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 15: Tabella Canali Dmx

    EVO160F 3.12 TABELLA CANALI DMX CH Function in UNO mode Value DIMMER 0% - 100% 000 - 255 CH Function in DOS mode Value DIMMER 0% - 100% 000 - 255 FINE DIMMER 0% - 100% 000 - 255 STD.P CH Function in STD.P mode...

  • Page 16: Motor Reset

    EVO160F 3.13 MOTOR RESET • Premere il tasto MENU fino a quando sul display non appare [MOTR], quindi premere ENTER per confer- mare. • Utilizzare i tasti UP/DOWN per selezionare [YES] o [NO] rispettivamente se si vuole che il motore sia reset- tato all’origine oppure no.

  • Page 17: Calibrazione

    EVO160F REST Selezionare la funzione [REST] per ripristinare i valori di default. Per eseguire l’operazione è necessario inserire la password. NOTA - Le impostazioni di fabbrica relative alla password di accesso corrispondono alla combinazione dei tasti UP + DOWN + UP + DOWN. Premere ENTER per confermare.

  • Page 18: Manutenzione

    EVO160F - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 19: Risoluzione Dei Problemi

    EVO160F 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Il proiettore non illumina...

  • Page 20: Appendice

    EVO160F - 5 - APPENDICE 5.1 VISTA ESPLOSA Fig.9 ITEM ITEM Front end cap Fan frame Thread mirror Fan grill Plastic front cover Stepping motor Front plate Motor frame Up pull aluminum Driver board M10 hand shank Back plate Hanging bracket...
  • Page 22 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 23: Evo160F

    3. 14 Special functions 3. 15 Calibration 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Troubleshooting 5 Appendix 5. 1 Exploded view Warranty Packing content • EVO160F • Mount bracket • Power cord • User manual...

  • Page 24: General Instructions

    EVO160F WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 25: General Information

    EVO160F GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 26: Introduction

    EVO160F - 1 - INTRODUCTION 1.1 DESCRIPTION EVO160F is the first Fresnel fixture with LED source in Prolights range, engineered to exceed conventional projectors in performance and power, creating a real opportunity to replace traditional equipment with LED light sources.
  • Page 27 EVO160F Electronics and features • Several DMX configurations (1, 2, 5 channels) 1 canale: dimmer 2 canali: dimmer, dimmer fine 5 canali: dimmer, dimmer fine, strobe, focus, motor reset • 4-char LED display for control • Dimmer curve setting: 5 selectable configurations •...

  • Page 28: Operating Elements And Connections

    EVO160F 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.1 1. MOUNTING BRACKET 8. DMX OUT ( 3-pole XLR): 2. LOCKING KNOB for the mounting bracket. 1 = ground, 2 = DMX -, 3 = DMX + 3. ROTARY CONTROL of dimmer, zoom 9.

  • Page 29: Installation

    2.1 MOUNTING EVO160F may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 30: Functions And Settings

    EVO160F - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Switch on the unit with the power switch. Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 31: Menu Structure

    EVO160F 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION SUB-SELECTION SUB-SELECTION D.(000 -100) Dimmer STAT ZOOM Z.(000 -100) DMX/Slave SLAV DMX Address ADDR D.001 - D.512 MOTR Motor reset (Password: UP+DOWN+UP+DOWN) DIM1 DIM2 DIM3 DIM4 CURV Special settings REST **** REST UNO (1 Ch)

  • Page 32: Dimmer

    EVO160F BASE ZOOM POS1 POS2 LIVE Special settings PERF STDO POWR SELF MCON MAST POS1 1.(000-100) Calibration **** ZOOM POS2 2.(000-100) 3.4 DIMMER (STAT) • Press the button MENU so many times until shows [STAT], and press the button ENTER to confirm.

  • Page 33: Dmx Configuration

    3.9 DMX ADDRESSING To able to operate the EVO160F with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the EVO160F.

  • Page 34: Connection Of The Dmx Line

    EVO160F 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 35: Dmx Control

    EVO160F 3.12 DMX CONTROL CH Function in UNO mode Value DIMMER 0% - 100% 000 - 255 CH Function in DOS mode Value DIMMER 0% - 100% 000 - 255 FINE DIMMER 0% - 100% 000 - 255 STD.P CH Function in STD.P mode...

  • Page 36: Motor Reset

    EVO160F 3.13 MOTOR RESET (MOTR) • Press the button MENU so many times until shows [MOTR], and press the button ENTER to confirm. • Press the button UP/DOWN to select [YES] or [NO] then press ENTER to confirm. - When you select [YES], the motor will be reset to origin.

  • Page 37: Calibration

    EVO160F REST • In order to reset custom modes to default values select [REST]. NOTE - The factory access password is UP + DOWN + UP + DOWN. Press ENTER to confirm the access. SLCK [SLCK] is used to lock the settings menu. When [SLCK] is set to ON the user must insert passcode (UP + DOWN + UP + DOWN) in order to access the settings menu.

  • Page 38: Maintenance

    EVO160F - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 39: Troubleshooting

    EVO160F 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • Fixture does not light up Faulty LED Replace the LED board •...

  • Page 40: Appendix 5. 1 Exploded View

    EVO160F - 5 - APPENDIX 5.1 EXPLODED VIEW Fig.9 ITEM ITEM Front end cap Fan frame Thread mirror Fan grill Plastic front cover Stepping motor Front plate Motor frame Up pull aluminum Driver board M10 hand shank Back plate Hanging bracket...
  • Page 41 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 44 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
