ARCLED7513VWZOOM
LED PROJECTOR
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCLED7513VWZOOM and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights ARCLED7513VWZOOM

Summary of Contents for ProLights ARCLED7513VWZOOM

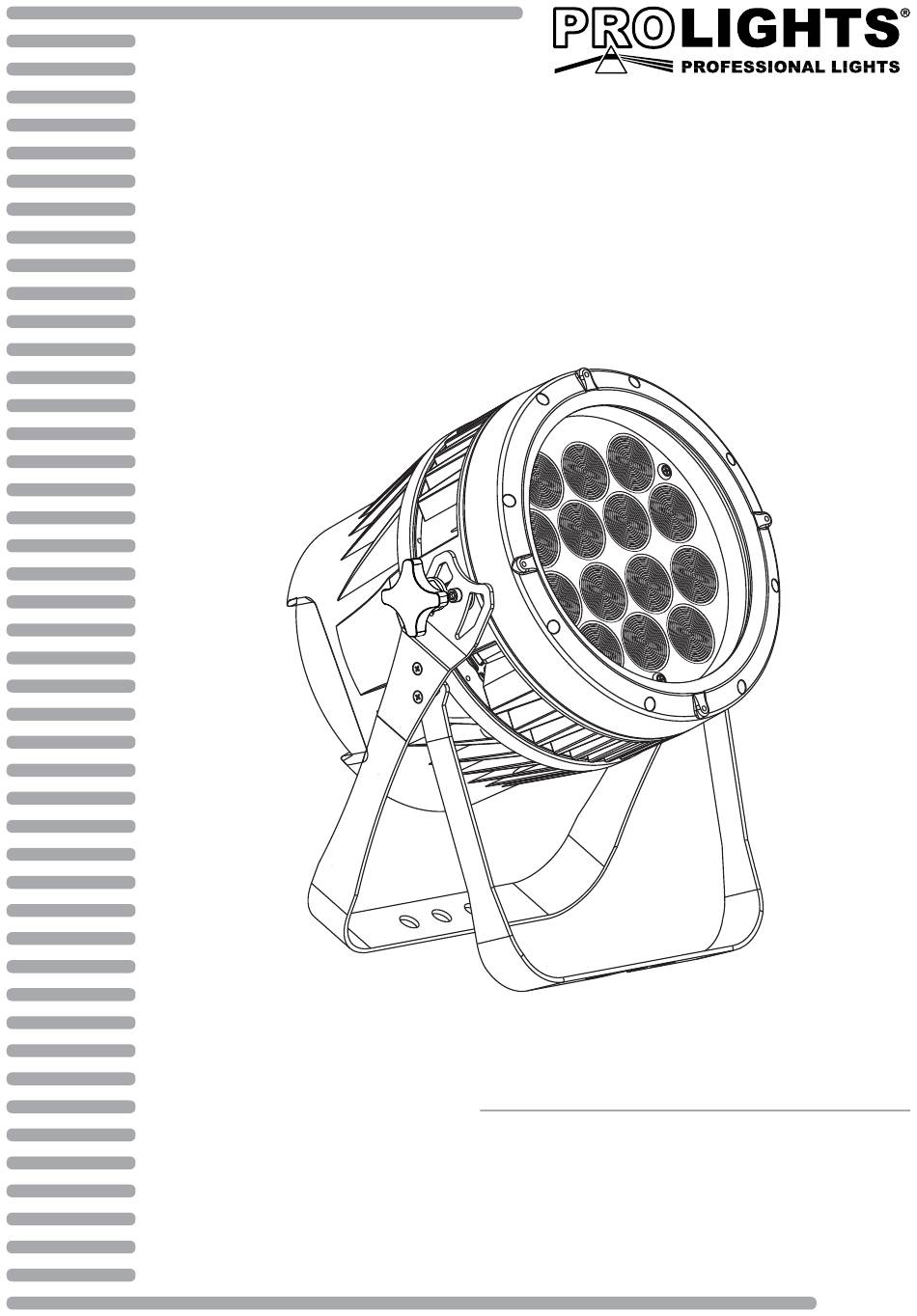

  • Page 1 ARCLED7513VWZOOM LED PROJECTOR MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi 5 Appendice 5. 1 Vista esplosa Certificato di garanzia • ARCLED7513VWZOOM Contenuto dell'imballo: • Estensione cavo di alimentazione • Estensione cavo di segnale • Staffa di fissaggio (2pz.)

  • Page 4: Sicurezza

    ARCLED7513VWZOOM ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    ARCLED7513VWZOOM INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE ARCLED7513VWZOOM è un proiettore LED unico nel suo genere, concepito per rivoluzionare il concetto di illuminazione basata su sorgente LED, grazie all’innovativa tecnologia zoom permette infatti di passare da un fascio di 6° a 30°.
  • Page 7 ARCLED7513VWZOOM • Alimentazione: 100-240V 50/60Hz • Condizioni di esercizio: -20/45° • Output alimentazione per connessione di più unità in serie: fino a 12 proiettori a 230V • Consumo ad emissione massima: 163W • Peso: 8,1 kg • Dimensioni: 283x236x348 mm...

  • Page 8: Elementi Di Comando E Di Collegamento

    ARCLED7513VWZOOM 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI POWER IN POWER OUT DMX IN DMX OUT MENU ENTER DOWN Pannello Posteriore Fig.1 1. STAFFA DI MONTAGGIO 5. DMX OUT (XLR a 3 poli): 2. MANOPOLA DI FISSAGGIO per la staffa di...

  • Page 9: Montaggio

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO L’ ARCLED7513VWZOOM può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 10: Funzioni E Impostazioni

    OM, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE L’ARCLED7513VWZOOM dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.3). MENU...

  • Page 11: Struttura Menu

    • Premere i tasti UP/DOWN e selezionare la modalità [SLAVE] per impostare le unità come slave. • Servirsi dei connettori DMX dell’ ARCLED7513VWZOOM e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pa- gina 13.

  • Page 12: Configurazioni Canali Dmx

    ARCLED7513VWZOOM 3.6 CONFIGURAZIONE CANALI DMX L’ ARCLED7513VWZOOM dispone di 3 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU fino a quando sul display non appare [PERS], quindi premere il tasto ENTER.

  • Page 13: Collegamenti Della Linea Dmx

    ARCLED7513VWZOOM 3.9 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT...

  • Page 14: Canali Dmx

    ARCLED7513VWZOOM 3.11 CANALI DMX STD.P MODE MODE FUNCTION FUNCTION Value Value 1 Ch 10 Ch MASTER DIMMER MASTER DIMMER 0~100% 000 - 255 0~100% 000 - 255 MASTER DIMMER TRIMMING 0~100% 000 - 255 STD.W WARM WHITE LIGHT 0~100% 000 - 255...

  • Page 15: Configurazione Static

    ARCLED7513VWZOOM 3.12 CONFIGURAZIONE STATIC Consente di creare gamme di colori combinando insieme il bianco caldo [WARM WHITE], il bianco freddo [COOL WHITE] e lo zoom [ZOOM]. • Premere il tasto MENU fino a quando sul display non appare [STAT], quindi premere il tasto ENTER.

  • Page 16: Password

    ARCLED7513VWZOOM 3.14 PASSWORD Per attivare/disattivare la password di accesso: • Premere il tasto MENU fino a quando sul display non appare [KEY], quindi premere il tasto ENTER. • Selezionare [ON] oppure [OFF] a seconda che si voglia, rispettivamente, attivare o disattivare la password di accesso.

  • Page 17: Manutenzione

    ARCLED7513VWZOOM - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 18: Appendice

    ARCLED7513VWZOOM - 5 - APPENDICE 5.1 VISTA ESPLOSA Fig.8 ITEM ITEM Front cover Power supply Tempered glass Adaptor PCB Head waterproof rubber ring Connection board holder Lens pressure ring Driver board Focus lens frame Display board Reflective bowl Back cover...
  • Page 20 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 21 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting 5 Appendix 5. 1 Exploded view Warranty • ARCLED7513VWZOOM Packing content • Power extension cable • Signal extension cable • Mount bracket (2 pc.) • User manual...

  • Page 22: General Instructions

    ARCLED7513VWZOOM WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: General Information

    ARCLED7513VWZOOM GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 24: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION ARCLED7513VWZOOM is a unique LED luminaire in LED lighting range for its performance and techno- logical contents. It has been conceived to innovate the concept of LED source applied to lighting sector, featuring the innovative zoom technology for a linear passage from 6° to 30° wide beam.
  • Page 25 ARCLED7513VWZOOM • Double hanging bracket suitable for safe hanging and for floor positioning • Power unit: 100-240V 50/60Hz • Working temperatures: -40/45° • Power output to link more units in a chain: up to 12 fixtures at 230V • Max power consumption: 163W • Weight: 8,1 kg...

  • Page 26: Operating Elements And Connections

    ARCLED7513VWZOOM 1.3 OPERATING ELEMENTS AND CONNECTIONS POWER IN POWER OUT DMX IN DMX OUT MENU ENTER DOWN Rear panel Fig.1 1. MOUNTING BRACKET 6. POWER IN: for connection to a socket 2. LOCKING KNOB for the mounting bracket (100-240V~/50-60Hz) via the supplied mains 3.

  • Page 27: Installation

    - 2 - INSTALLATION 2.1 MOUNTING ARCLED7513VWZOOM may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of suf- ficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 28: Functions And Settings

    ARCLED7513VWZOOM - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 29: Menu Structure

    2. Connect the DMX OUT of the first slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain. 3.6 DMX CONFIGURATION ARCLED7513VWZOOM is equipped with 3 DMX configuration. • Press the button MENU so many times until shows [PERS], and press the button ENTER to confirm.

  • Page 30: Dmx Mode

    3.8 DMX ADDRESSING To able to operate the ARCLED7513VWZOOM with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ARCLED7513VWZOOM.

  • Page 31: Connection Of The Dmx Line

    ARCLED7513VWZOOM 3.9 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 32: Dmx Control

    ARCLED7513VWZOOM 3.11 DMX CONTROL STD.P MODE MODE FUNCTION FUNCTION Value Value 1 Ch 10 Ch MASTER DIMMER MASTER DIMMER 0~100% 000 - 255 0~100% 000 - 255 MASTER DIMMER TRIMMING 0~100% 000 - 255 STD.W WARM WHITE LIGHT 0~100% 000 - 255...

  • Page 33: Static Configuration

    ARCLED7513VWZOOM 3.12 STATIC CONFIGURATION Combine warm white [WARM WHITE], cool white [COOL WHITE] and zoom [ZOOM] to create an infinite range of colors (0-255). • Press the button MENU so many times until shows [STAT], and press the button ENTER to confirm.

  • Page 34: Activate The Password

    ARCLED7513VWZOOM 3.14 ACTIVATE THE PASSWORD Enter the KEY mode to select whether the access password is on or off. • Press the button MENU so many times until show [KEY] and press the button ENTER to confirm. • Select [ON] or [OFF].

  • Page 35: Maintenance

    ARCLED7513VWZOOM - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 36: Appendix

    ARCLED7513VWZOOM - 5 - APPENDIX 5.1 EXPLODED VIEW Fig.8 ITEM ITEM Front cover Power supply Tempered glass Adaptor PCB Head waterproof rubber ring Connection board holder Lens pressure ring Driver board Focus lens frame Display board Reflective bowl Back cover...
  • Page 37 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 40 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
