Instruction Manual
LogPer-Antenna
HF-Analyser
Deutsch
Hochfrequenz-Analyser für Frequenzen von
Seite 1
27 MHz bis 2,7 GHz
Bedienungsanleitung
English
RF-Analyser
Page 11
High Frequency Analyser for Frequencies
from 27 MHz to 2.7 GHz
Manual
Rev. 10
© Gigahertz Solutions GmbH

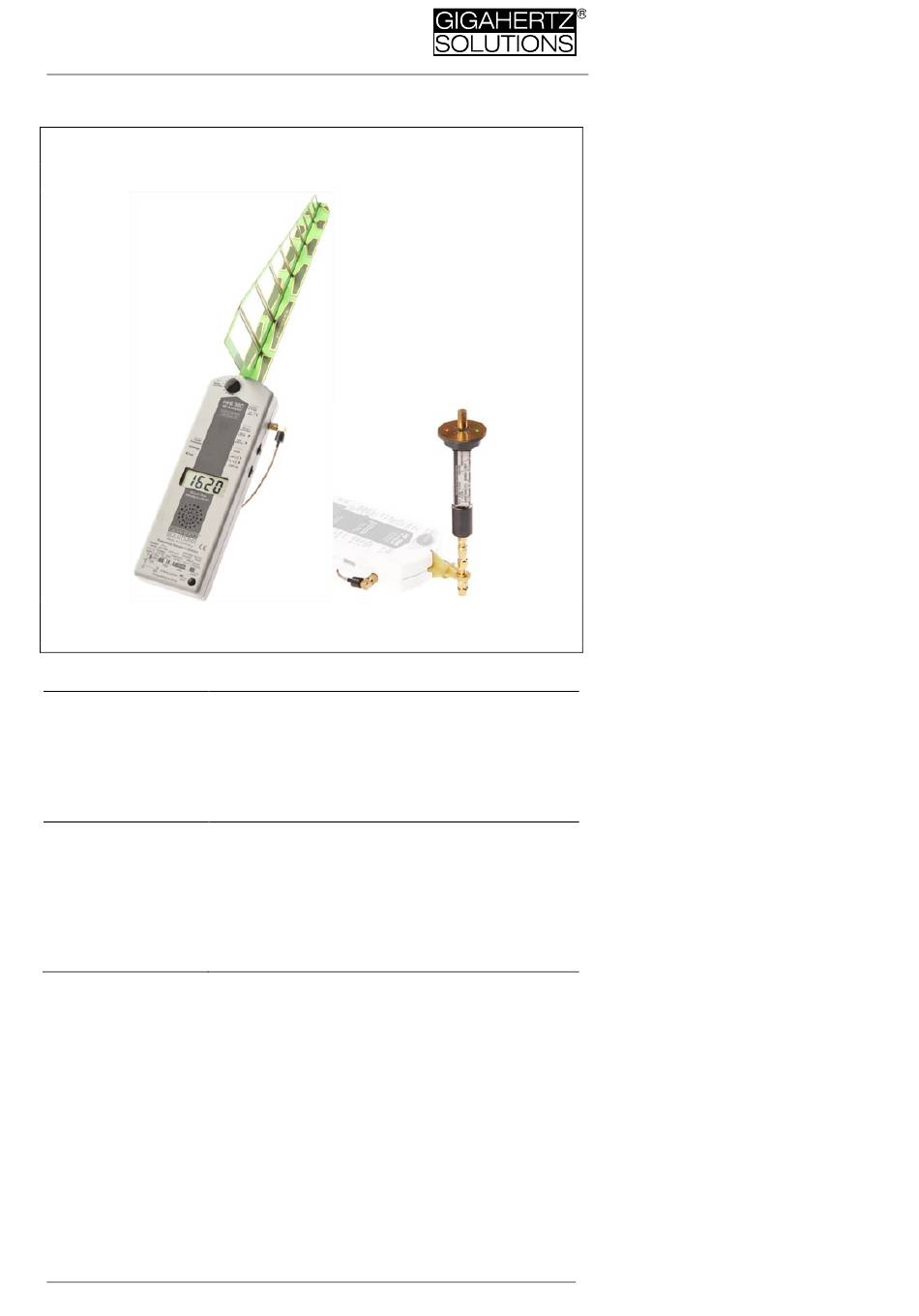

HFE35C
(27 MHz-2,7GHz)
UBB27-Antenna
(basic ohne/without UBB27)
Made in Germany
