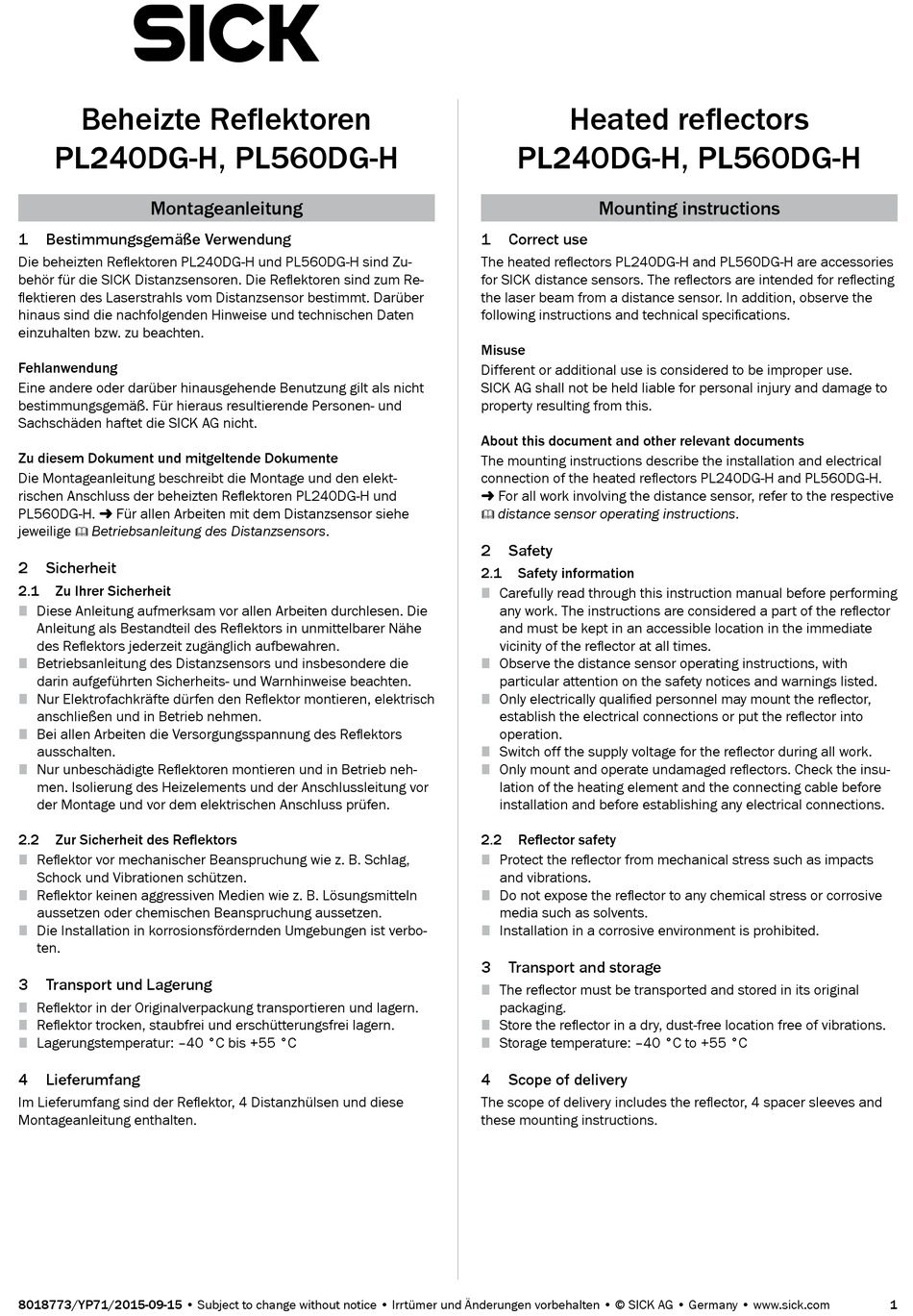

SICK PL240DG-H Mounting Instructions

Beheizte Reflektoren
PL240DG-H, PL560DG-H
Montageanleitung
1 Bestimmungsgemäße Verwendung
Die beheizten Reflektoren PL240DG-H und PL560DG-H sind Zu-
behör für die SICK Distanzsensoren. Die Reflektoren sind zum Re-
flektieren des Laserstrahls vom Distanzsensor bestimmt. Darüber
hinaus sind die nachfolgenden Hinweise und technischen Daten
einzuhalten bzw. zu beachten.
Fehlanwendung
Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Für hieraus resultierende Personen- und
Sachschäden haftet die SICK AG nicht.
Zu diesem Dokument und mitgeltende Dokumente
Die Montageanleitung beschreibt die Montage und den elekt-
rischen Anschluss der beheizten Reflektoren PL240DG-H und
PL560DG-H. - Für allen Arbeiten mit dem Distanzsensor siehe
Betriebsanleitung des Distanzsensors.
jeweilige
&
2 Sicherheit
2.1 Zu Ihrer Sicherheit
■ Diese Anleitung aufmerksam vor allen Arbeiten durchlesen. Die
Anleitung als Bestandteil des Reflektors in unmittelbarer Nähe
des Reflektors jederzeit zugänglich aufbewahren.
■ Betriebsanleitung des Distanzsensors und insbesondere die
darin aufgeführten Sicherheits- und Warnhinweise beachten.
■ Nur Elektrofachkräfte dürfen den Reflektor montieren, elektrisch
anschließen und in Betrieb nehmen.
■ Bei allen Arbeiten die Versorgungsspannung des Reflektors
ausschalten.
■ Nur unbeschädigte Reflektoren montieren und in Betrieb neh-
men. Isolierung des Heizelements und der Anschlussleitung vor
der Montage und vor dem elektrischen Anschluss prüfen.
2.2 Zur Sicherheit des Reflektors
■ Reflektor vor mechanischer Beanspruchung wie z. B. Schlag,
Schock und Vibrationen schützen.
■ Reflektor keinen aggressiven Medien wie z. B. Lösungsmitteln
aussetzen oder chemischen Beanspruchung aussetzen.
■ Die Installation in korrosionsfördernden Umgebungen ist verbo-
ten.
3 Transport und Lagerung
■ Reflektor in der Originalverpackung transportieren und lagern.
■ Reflektor trocken, staubfrei und erschütterungsfrei lagern.
■ Lagerungstemperatur: –40 °C bis +55 °C
4 Lieferumfang
Im Lieferumfang sind der Reflektor, 4 Distanzhülsen und diese
Montageanleitung enthalten.
8018773/YP71/2015-09-15 • Subject to change without notice • Irrtümer und Änderungen vorbehalten • © SICK AG • Germany • www.sick.com
Heated reflectors
PL240DG-H, PL560DG-H
Mounting instructions
1 Correct use
The heated reflectors PL240DG-H and PL560DG-H are accessories
for SICK distance sensors. The reflectors are intended for reflecting
the laser beam from a distance sensor. In addition, observe the
following instructions and technical specifications.
Misuse
Different or additional use is considered to be improper use.
SICK AG shall not be held liable for personal injury and damage to
property resulting from this.
About this document and other relevant documents
The mounting instructions describe the installation and electrical
connection of the heated reflectors PL240DG-H and PL560DG-H.
- For all work involving the distance sensor, refer to the respective
distance sensor operating instructions.
&
2 Safety
2.1 Safety information
■ Carefully read through this instruction manual before performing
any work. The instructions are considered a part of the reflector
and must be kept in an accessible location in the immediate
vicinity of the reflector at all times.
■ Observe the distance sensor operating instructions, with
particular attention on the safety notices and warnings listed.
■ Only electrically qualified personnel may mount the reflector,
establish the electrical connections or put the reflector into
operation.
■ Switch off the supply voltage for the reflector during all work.
■ Only mount and operate undamaged reflectors. Check the insu-
lation of the heating element and the connecting cable before
installation and before establishing any electrical connections.
2.2 Reflector safety
■ Protect the reflector from mechanical stress such as impacts
and vibrations.
■ Do not expose the reflector to any chemical stress or corrosive
media such as solvents.
■ Installation in a corrosive environment is prohibited.
3 Transport and storage
■ The reflector must be transported and stored in its original
packaging.
■ Store the reflector in a dry, dust-free location free of vibrations.
■ Storage temperature: –40 °C to +55 °C
4 Scope of delivery
The scope of delivery includes the reflector, 4 spacer sleeves and
these mounting instructions.
