- Page 1 Swedish design and manufacture since 1967 Nivåvakt Level control Manual User manual Copyright © 2017 Pahlén AB, Box 728, SE-194 27 Upplands Väsby, Sweden Tel. +46 8 594 110 50, Fax +46 8 590 868 80, e-mail: info@pahlen.se, www.pahlen.com...
-
Page 3: Tekniska Data
SVENSKA Nivåvakt Art.nr 11250 Allmän info Nivåvakten består av: elektronisk styrenhet, flottörbrytare och magnetventil (tillval art.nr 112501). Den är uppbyggd av modern mikroprocessorteknik. Mikroprocessorn styr magnetventilens till- och frånslagsfördröjning så att det inte uppstår en direktverkande omkopplingsprocess med vågformade rörelser. Vidare undviks korta omkopplingsintervaller. Lågspänning driver flottörbrytaren vilket är säkert. Styrenheten har tillverkats i enlighet med gällande VDE-bestämmelser. - Page 4 SVENSKA Nivåvakt Art.nr 11250 Bräddavlopp – i bräddavlopp WIDE Flottör/brytare Flottörbrytaren 1. Vinkelfästet och fästbalken som medföljer nivåvakten används inte i denna installation, däremot behövs fästkit 112504 (tillval). Planbricka Montera flottören i fästbygeln av metall. Fäst- 2. Nivåvaktens fästbygeln monteras på fästkitets täckkåpa med M6-skruv Fästbygel bygel och bricka (medföljer fästkitet).
-
Page 5: Level Control

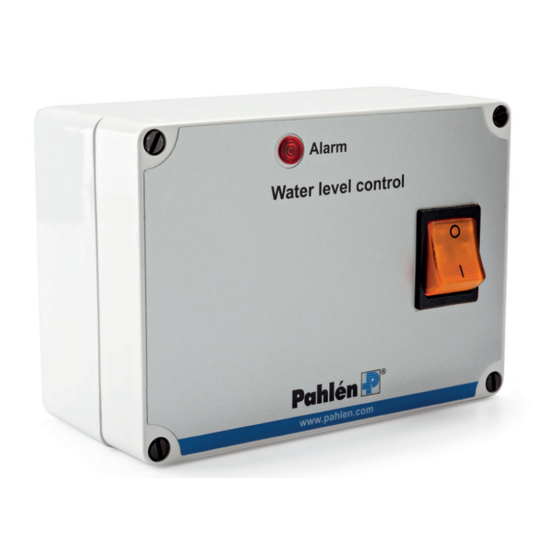

ENGLISH Level control Item no. 11250 General information The level control consists of: an electronic control unit, a mini liquid level switch and a magnetic valve (optionally item no. 112501). The level control is built up in modern microprocessor technology. The microprocessor controls the operate lag and the drop-out delay for the magnetic valve thus not causing a direct switching process with undulations;... -
Page 6: Electrical Connection
ENGLISH Level control Item no. 11250 Skimmer – in skimmer WIDE Floater switch Flottörbrytaren 1. The slide angle bracket and the fixation bar that comes with the level control is not used in this installation, but bracket kit 112504 is needed Planbricka (option).
