Pahlen 12265 Quick Start Manual

Spa-belysning
Art.nr. 12265
Belysningen skall anslutas via skyddstransformator 12V 50W.
OBS! Lampan får ej tändas utan att vara helt täckt med vatten.
Följ nedanstående värden beträffande vattenkvalitet:
Klorhalt: max 3 mg/l (ppm)
Klorid(salt)halt: max 250 mg /l
pH-värde: 7,2 - 7,6
Alkalinitet: 60-120 mg/l (ppm)
Kalciumhårdhet: 100-300 mg/l (ppm)
Art.nr 12265 Spa-belysning 50W 12V IP68
Montering i spa-pool, pooltrappa etc:
1. Borra ett hål med diameter 34mm i poolväggen.
2. Montera lampan med gummipackningen (B) mellan lamphuset (C) och poolens vägg.
3. Dra åt muttern (E) mot poolväggens baksida. Vid behov, håll emot med verktyg på lamphusets släta bakre del, så att lamp
huset ej vrids när muttern dras åt.
4. Belysningen ansluts via skyddstransformator 12V 50W.
5. Dra åt frontringen (A) mot lamphuset för hand, innan poolen fylls med vatten.
6. Vid ett ev. lampbyte kan glödlampan demonteras från fram- eller baksidan av poolen.

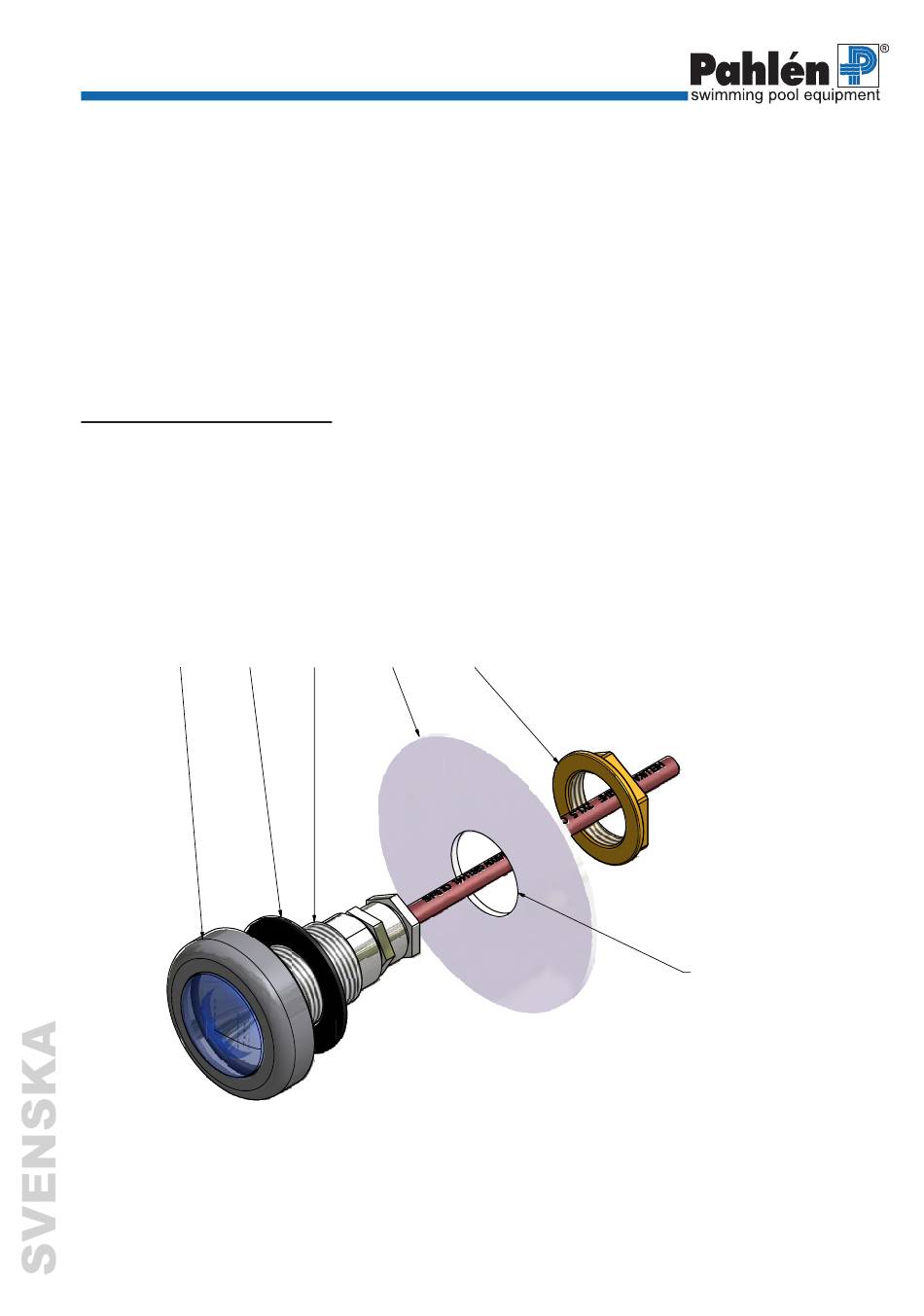

A B
Copyright © 2009 Pahlén AB, Box 728, SE-194 27 Upplands Väsby, Sweden
Tel. +46 8 594 110 50, Fax +46 8 590 868 80, e-mail: info@pahlen.se, www.pahlen.com
C D E
A Frontring
B Packning
C Lamphus
D Poolvägg
E Mutter
Ø34
A C
Monteringsinstruktion
MA50-02S
