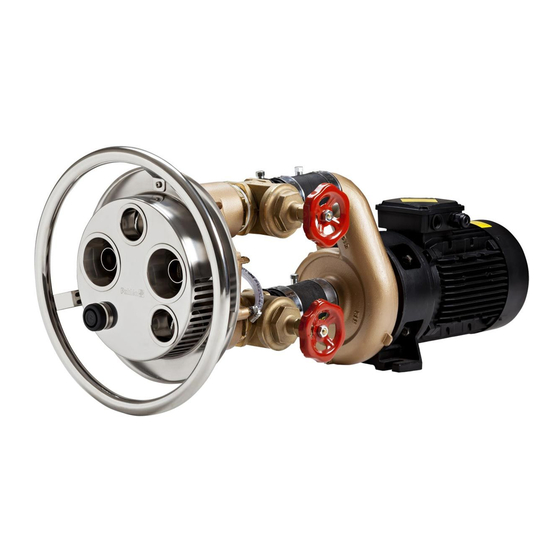

Pahlen Jet Swim 2000 Installation Instruction
4,0kw
Hide thumbs
Also See for Jet Swim 2000:
- User manual (45 pages) ,
- Manual (20 pages) ,
- Installation instruction (6 pages)
Related Manuals for Pahlen Jet Swim 2000
Summary of Contents for Pahlen Jet Swim 2000

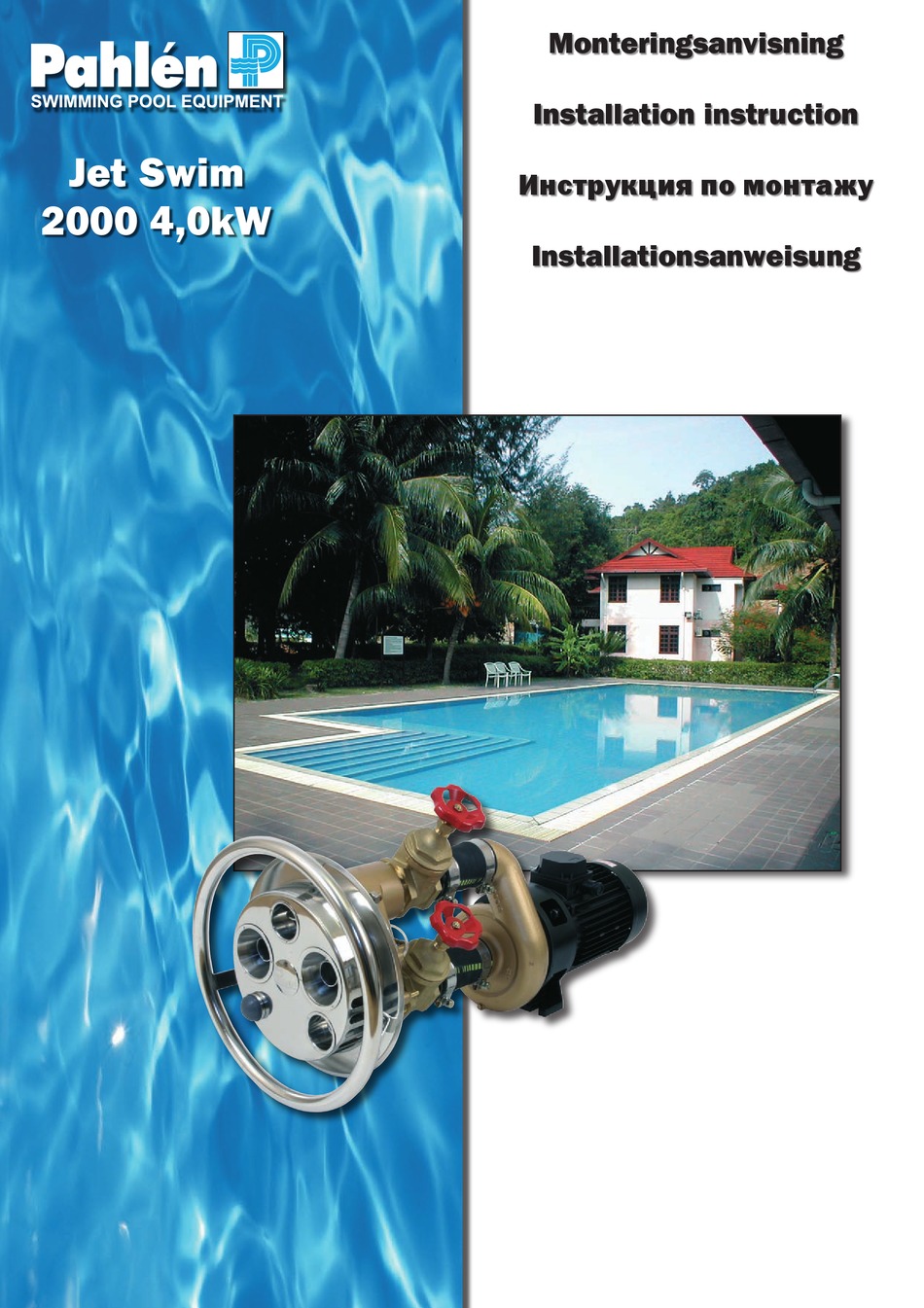

- Page 1 Monteringsanvisning Installation instruction Jet Swim Èíñòðóêöèÿ ïî ìîíòàæó 2000 4,0kW Installationsanweisung...
- Page 2 Monteringsanvisning Jet Swim 2000 Vinylpool Demontera den rostfria fronten och skär ut poolväggen enligt håltagningsmallen. Centrum av Jet Swim-huset skall ligga 170 mm under vattenytan. Montera Jet Swim-huset i poolväggen. Montera poolduken och fyll i vatten. När vattnet nått 5 cm under Jet Swim-huset skruvas flänsen och gummi- packningen fast mot detta.
- Page 3 Maskinrummet skall förses med avlopp för att undvika översvämning. Mått inom parantes avser art.nr 1302010 för vinylpooler. (210) (480) Art.nr 1302000 Jet Swim 2000 grundsats 1302010 Jet-Hus 2000, monteringssats för vinyl 1302020 Jet-Hus 2000, monteringssats för mursten 1302030 Jet-Hus 2000, monteringssats för hålsten...
- Page 4 Reservdelslista vinyl ALT. Pos. Antal Benämning Art. nr Frontplåt 122 424 Startknapp 122 400 Handtag 122 423 Munstycke 122 401 Reglerenhet luftflöde 122 415 Reglerenhet vattenflöde 122 412 Plugg PVC ¼” m. 2,5mm rör 122 417 Skjutventil 2½”, mässing 903 05 Skjutventil 2½”, delad, mässing 903 050 Klämring...
- Page 5 Reservdelslista hålsten ALT. Pos. Antal Benämning Art. nr Frontplåt 122 424 Startknapp 122 400 Handtag 122 423 Munstycke 122 401 Reglerenhet luftflöde 122 415 Reglerenhet vattenflöde 122 412 Plugg PVC ¼” m. 2,5mm rör 122 417 Skjutventil 2½”, mässing 903 05 Skjutventil 2½”, delad, mässing 903 050 1st.
- Page 6 Reservdelslista betong ALT. Pos. Antal Benämning Art. nr Frontplåt 122 424 Startknapp 122 400 Handtag 122 423 Munstycke 122 401 Reglerenhet luftflöde 122 415 Reglerenhet vattenflöde 122 412 Plugg PVC ¼” m. 2,5mm rör 122 417 1st. slanganslutning luftinblandning, 1st. skyddsrör startslang 122 410 Skjutventil 2½”, mässing 903 05...
- Page 7 Reservdelslista pump Pos. Antal Benämning Art. nr Motor 4,0kW 3-fas 120 812 50 Axel 511 260 Stoppskruv till axel 199 066 05 Axeltätning typ CD201 511 52 Slangklammer 2½” 122 427 Mellandel aluminium 511 44 Platta för tätning 511 65 O-ring 511 03 Pumphjul Jet 4,0kW...
- Page 8 Installation instruction Jet Swim 2000 Liner pool Remove the stainless steel front plate and cut out the pool wall according to the hole pattern. The center of the Jet Swim housing must be a minimum of 170 mm below the water surface.
- Page 9 Item no. 1302000 Jet Swim 2000 unit 1302010 Jet Swim 2000 assembly kit for liner pool 1302020 Jet Swim 2000 assembly kit for concrete liner pool 1302030 Jet Swim 2000 assembly kit for concrete pool 1302080 Jet Swim pump 4,0kW 1302090 Control box Jet Swim 2000 The Jet Swim pump is activated with an air impulse via the ”on/off”...
- Page 10 Spare parts list liner ALT. Pos. Quantity Description Item no. Front plate 122 424 Start button 122 400 Handle 122 423 Nozzle 122 401 Air flow control assembly 122 415 Water flow control assembly 122 412 Plug ¼” 2,5mm pipe 122 417 Gate valve 2½”, brass 903 05...
- Page 11 Spare parts list concrete with liner ALT. Pos. Quantity Description Item no. Front plate 122 424 Start button 122 400 Handle 122 423 Nozzle 122 401 Air flow control assembly 122 415 Water flow control assembly 122 412 Plug ¼” 2,5mm pipe 122 417 Gate valve 2½”, brass 903 05...
- Page 12 Spare parts list concrete ALT. Pos. Quantity Description Item no. Front plate 122 424 Start button 122 400 Handle 122 423 Nozzle 122 401 Air flow control assembly 122 415 Water flow control assembly 122 412 Plug ¼” 2,5mm pipe 122 417 1pc.
- Page 13 Spare parts list pump Pos. Quantity Description Item no. Motor 4,0kW 3-phase (AEG) 120 812 50 Shaft 511 260 Socket set screw for shaft 199 066 05 Shaft seal type CD201 511 52 Hose clamp 2½” 122 427 Intermediate plate aluminium 511 44 Plate for seal 511 65...
- Page 14 Èíñòðóêöèÿ ïî ìîíòàæó ïðîòèâîòîêà Jet Swim 2000 Пленочный бассейн Демонтируйте переднюю панель противотока и подготовьте стену чаши бассейна согласно прилагаемой схеме. Центр корпуса противотока должен находиться 170 мм ниже уровня воды бассейна. Вмонтируйте корпус противотока в стену чаши бассейна. Вмонтируйте пленочное покрытие и наполните бассейн водой. Когда уровень воды достигнет 5 см до корпуса...
- Page 19 Лицевая панель, Jet Swim 2000, 4 кВт, комплект 1302010 Корпус Jet Swim 2000, для бассейна с плёнкой 1302020 Корпус Jet Swim 2000, для бетонного бассейна с плёнкой 1302030 Корпус Jet Swim 2000, для бетонного бассейна 1302080 Насос Jet Swim 4,0kW 1302090 Блок...
- Page 20 äëÿ ïëåíî÷íîãî áàññåéíà Ñïèñîê çàï÷àñòåé ALT. № Кол-во Описание № арт. Лицевая панель 122 424 Пневмокнопка (вкл./выкл.) 122 400 Вращающая закладная деталь 122 423 Сопло 122 401 Регулятор воздуха 122 415 Регулятор потока воды 122 412 Соедин. трубка для пневмошланга пневмовыключателя 122 417 Запорный...
- Page 21 Ñïèñîê çàï÷àñòåé äëÿ áåòîííîãî áàññåéíà ñ ïëåíêîé ALT. Pos. Quantity Description Item no. Лицевая панель 122 424 Пневмокнопка (вкл./выкл.) 122 400 Вращающаяся закладная деталь 122 423 Сопло 122 401 Регулятор воздуха 122 415 Регулятор потока воды 122 412 Соедин. трубка для пневмошланга пневмовыключателя 122 417 Запорный...
- Page 22 Ñïèñîê çàï÷àñòåé äëÿ áåòîííîãî áàññåéíà ALT. № Кол-во Описание № арт. Лицевая панель 122 424 Пневмокнопка (вкл./выкл.) 122 400 Вращающаяся закладная деталь 122 423 Сопло 122 401 Регулятор воздуха 122 415 Регулятор потока воды 122 412 Соедин. трубка для пневмошланга пневмовыключателя 122 417 Соедин.
- Page 23 Çàï÷àñòè, íàñîñ ïðîòèâîòîêà № Кол-во Описание № арт. Электродвигатель 4,0 кВт, 3-фазный (AEG) 120 812 50 Вал 511 260 Стопорный винт 199 066 05 Сальник CD201 511 52 122 427 Хомут для шланга 2½” Промежуточная часть, алюминий 511 44 Подшипниковый щит 511 65 Кольцо...
- Page 24 Installationsanleitung Jet Swim 2000 Folienbecken Entfernen Sie die Front aus Edelstahl und schneiden Sie die Beckenwand nach dem Lochmuster aus. Der Ge häusemittelpunkt des Jet Swim muss mindestens 170 mm unter der Wasseroberfläche liegen. Montieren Sie das Jet Swim-Gehäuse in der Beckenwand.
- Page 25 Art. Nr. 1302000 Jet Swim 2000 Gehäuse 1302010 Jet Swim 2000 Montagekit für Folienbecken 1302020 Jet Swim 2000 Montagekit für Betonbecken mit Folienverkleidung 1302030 Jet Swim 2000 Montagekit für Betonbecken 1302080 Jet Swim Pumpe, 4,0 kW 1302090 Schaltkasten Jet Swim 2000 Die Jet Swim Pumpe wird über den Druckknopf “On/Off“...
- Page 26 Ersatzteilliste Folie ALT. Pos. Menge Beschreibung Art. Nr. Front 122 424 Startknopf 122 400 Haltegriff 122 423 Düse 122 401 Regeleinheit Luftstrom 122 415 Regeleinheit Wasserstrahl 122 412 Stopfe ¼” PVC m. 2,5mm Rohr 122 417 Absperrventil 2 ½“, Messing 903 05 Absperrventil 2 ½“, Messing, geteilt 903 050...
- Page 27 Ersatzteilliste Betonbecken mit Folie ALT. Pos. Menge Beschreibung Art. Nr. Front 122 424 Startknopf 122 400 Haltegriff 122 423 Düse 122 401 Regeleinheit Luftstrom 122 415 Regeleinheit Wasserstrahl 122 412 Stopfe ¼” PVC m. 2,5mm Rohr 122 417 Absperrventil 2 ½“, Messing 903 05 Absperrventil 2 ½“, Messing, geteilt 903 050...
- Page 28 Ersatzteilliste Beton ALT. Pos. Menge Beschreibung Art. Nr. Front 122 424 Startknopf 122 400 Haltegriff 122 423 Düse 122 401 Regeleinheit Luftstrom 122 415 Regeleinheit Wasserstrahl 122 412 Stopfe ¼” PVC m. 2,5mm Rohr 122 417 1 St. Schlauchverbindung für Lufteinmischung, 1 St. Schutzrohr für Startschlauch 122 410 Absperrventil 2½“, Messing 903 05...
- Page 29 Ersatzteilliste Pumpe Pos. Menge Beschreibung Art. Nr. Motor 4,0 kW Drehstrom (AEG) 120 812 50 Welle 511 260 Einstellschraube für Welle 199 066 05 Wellendichtung Typ CD201 511 52 Schlauchklemme 2½“ 122 427 Zwischenplatte Aluminium 511 44 Dichtungsplatte 511 65 O-Ring 511 03 Pumpenrad 4,0 kW...
- Page 30 Pahléns Fabriker AB Box 728, Älvhagsvägen 11, SE-194 27 Upplands Väsby Tel: +46 8 594 110 50, Fax: +46 8 590 868 80 E-mail: info@pahlen.se, www.pahlen.com...
