Nivåvakt
Art.nr 11250
Allmän info

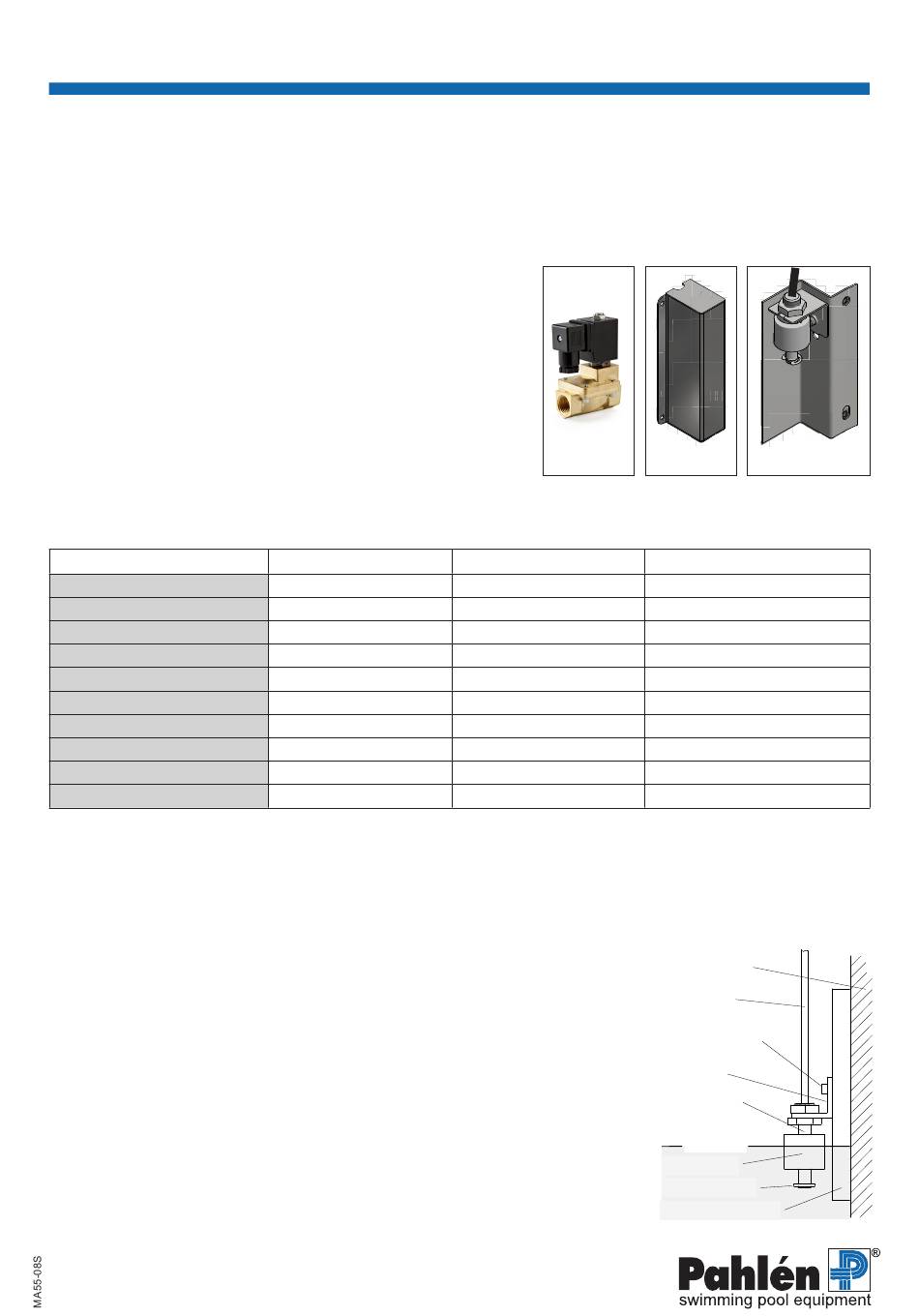

Nivåvakten består av: elektronisk styrenhet, flottörbrytare och magnetventil (tillval art.nr 112501).
Den är uppbyggd av modern mikroprocessorteknik. Mikroprocessorn styr magnetventilens till- och
frånslagsfördröjning så att det inte uppstår en direktverkande omkopplingsprocess med vågformade
rörelser. Vidare undviks korta omkopplingsintervaller. Lågspänning driver flottörbrytaren vilket är säkert.
Styrenheten har tillverkats i enlighet med gällande VDE-bestämmelser.
Pahlén har en täckkåpa (tillval art.nr 112503) som skydd för flottören.
För att montera nivåvakten i ett WIDE bräddavlopp behövs ett fästkit (tillval art.nr 112504).
Rekommenderade värden beträffande vattenkvalitet:
Total klorhalt: max 3,5 mg/liter (ppm)*
Klorid(salt)halt: max 250 mg/liter
pH-värde: 7.2 - 7.6
Alkalinitet: 60-120 mg/liter (ppm)
Kalciumhårdhet: 100-300 mg/liter (ppm)
Järn: max 0,1 mg/l *
Koppar: max 0,2 mg/l *
Mangan: max 0,05 mg/l *
Fosfor: max 0,01 mg/l *
Nitrat: max 50 mg/l *
Utanför dessa värden gäller ej produktgarantin

Tekniska data

Teknisk specifikation
Mått:
Driftspänning:
Skyddsklass:
Styrdonets strömförbrukning:
Brytkapacitet:
Påslagsfördröjning:
Frånslagsfördröjning:
Kabellängd:
Nominellt tryck:
Elanslutning:

Installation

Nivåvakt
Poolen ska vara designad på ett sådant sätt att eventuella tekniska defekter, strömförlust eller defekt
kontrollsystem inte kan orsaka några följdfel.
Nivåvaktens styrenhet skall installeras fuktskyddat i enlighet med dess skyddsklass. Aggregatet skall
strömförsörjas via en allpolig huvudbrytare med jordfelsbrytare och ett kontaktavstånd på min. 3 mm.
Innan höljet öppnas skall strömmen till aggregatet brytas.
All montering av rostfria detaljer måste ske med rengjorda verktyg avsedda för detta.
– i bräddavlopp Classic och Marine
Vid leverans är flottören monterad på flottörens axel så att tillslagspunkten är nere.
Detta är normalt fallet vid vattenpåfyllning i poolen. Om flottören vänds 180° på flottörens
axel är tillslagspunkten uppe och kopplingsfunktionen motsatt (se kopplings-symboler på
flottören).
1. Fixera flottörbrytaren på vinkelfästet.
2. Montera sedan fästbalken vertikalt i bräddavloppets vägg, ungefär i den nivå som
vattenytan ska ha.
Fästbalken kan fästas genom att klämma denna mellan plåten i bräddavloppet och
muttern för kabelgenomföringen.
3. Genom att flytta vinkelfästet i balken kan du ändra vattennivån.
4. Vinkelfästet fixeras med hjälp av skruven.
* Enligt EN 16713-3
Styrenhet
140 x 125 x 80 mm
230V/50Hz
IP40
ca 1.5VA
max. 1.1kW (AC3)
16 sekunder
16 sekunder
—
—
—
Art.nr 112501
Surface treatment
E
The tolerance class in accordance with this
part of ISO 2768
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone +46 8 59411050, Fax +46 8 59086880
Flottörbrytare
Ø25 x 56 mm
12V
IP67
—
—
—
—
5m
—
—
3
SVENSKA
Art.nr 112503 Art.nr 112504
Designed by: Drawn by: Date Approved by:
OA 2006-03-09
Assembly drawing no. Art.no.
1125032
medel
Scale Revised by: Date
Front rfr till nivåvakt svetsad
OA 2014-02-19
Drawing number Rev.no.
M10351 2
Magnetventil
Nominell bredd G½"
230V/50Hz
IP65 (med stickkontakt)
—
—
—
—
—
0.5 - 10bar
Stickkontakt enligt DIN 43650
Vägg
(bräddavlopp)
Kabel
Skruv
Vinkelfäste
Flottör/brytare
Vattennivå
Flottör
Låsring
Fästbalk
