Nivåvakt
Art.nr 11250
– i bräddavlopp WIDE

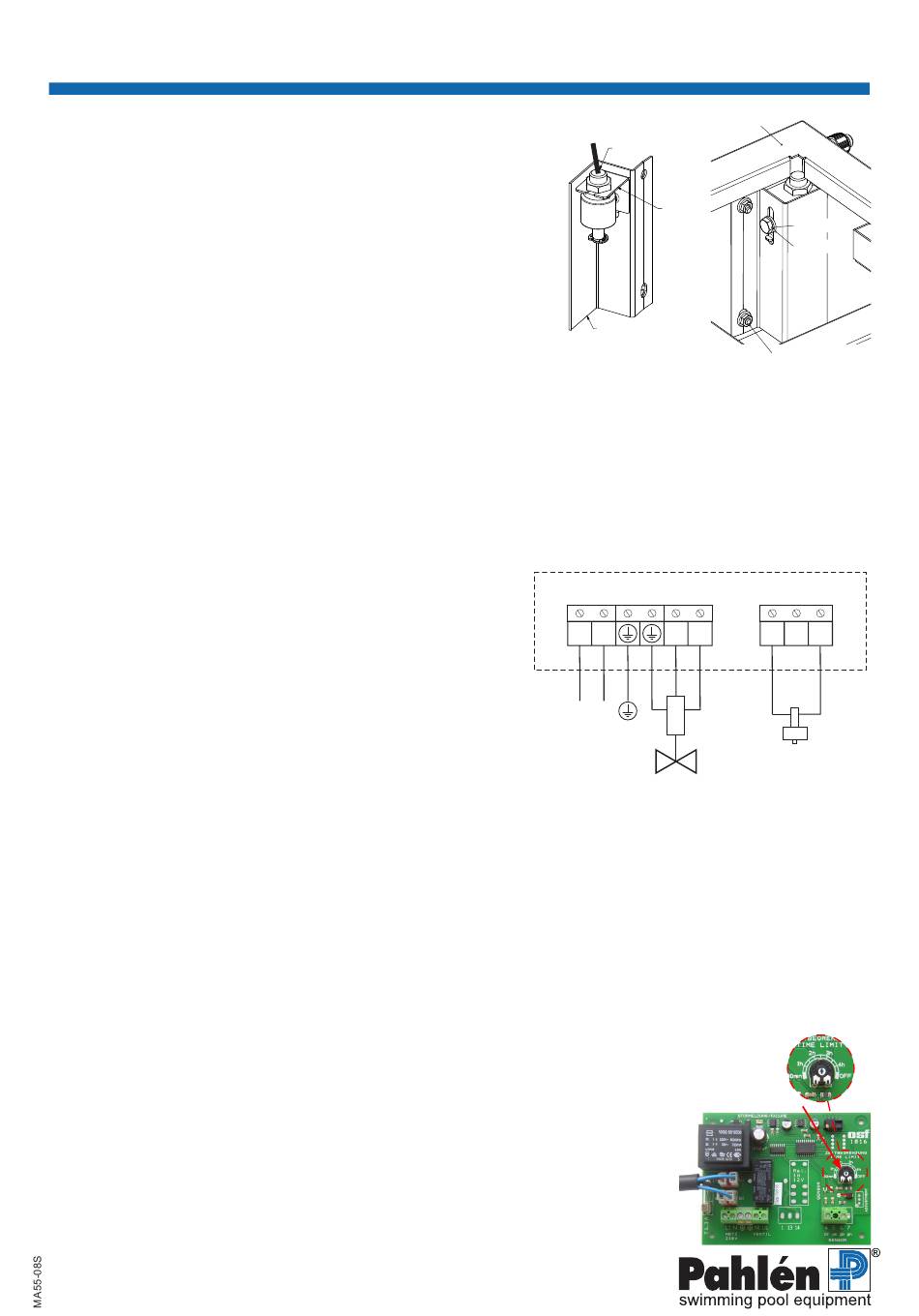

1. Vinkelfästet och fästbalken som medföljer nivåvakten används inte i
denna installation, däremot behövs fästkit 112504 (tillval).
Montera flottören i fästbygeln av metall.
2. Nivåvaktens fästbygeln monteras på fästkitets täckkåpa med M6-skruv
och bricka (medföljer fästkitet).
3. Fäst täckkåpan i de två svetsskruvarna inne i bräddavloppshuset med
två M5-muttrar (medföljer fästkitet).
4. Flottörens tillslagsområde justeras genom att lossa M6-skruven lite och
föra flottören upp eller ned i täckkåpans slits till önskad nivå. Fixera
sedan i detta läge genom att dra åt skruven.
Magnetventil (tillval)
Magnetventil 112501 skall anslutas trycklöst och installeras enligt principen "brutet vatten", dvs tappvattnet till poolen skall ha
återströmningsskydd med luftgap. Vanligtvis monteras därför påfyllningen ovanför vattenytan inne i bräddavloppet. (Magnet-
ventilen kan inte arbeta med mottryck från poolsidan.)
Observera den markerade flödesriktningen på magnetventilen! Flödesriktningen är markerad på mässingshuset nära gän-
gan märkt IN och OUT. Om ventilen monteras i fel riktning kommer den inte att slutas tätt och magnetventilen kan skadas.
Rörsystemet ska rengöras innan magnetventilen installeras så att smuts inte kan komma in och försämra funktionen.
Anslutning till kontrollskåpet ska göras enligt kopplingsschemat nedan.
Magnetventilen får endast anslutas till kontrollskåpet när strömmen är bruten.
Elanslutning
• Elanslutningen får endast utföras av behörig elinstallatör.
• Kopplingsschema och tillhörande säkerhetsbestämmelser skall följas.
• Leverantören av elaggregatet skall tillhandahålla en jordfelsbrytare
med I <=30mA.
FN
• OBS! Låg- och högspänningsledningar skall hållas separerade annars
kan magnetfältet i högspänningsledningarna störa signalen i låg-
spänningsledningarna.
Nivåvakt och styrskåp
• Flottörbrytarens elkabel kan förlängas upp till 50 m med en skärmad
kabel (2x0.75mm²). Skärmningen skall anslutas till klämma 4.
• Observera att alla anslutningar ovillkorligen skall vara vattentäta.
• Flottörbrytarens kabel får inte dras tillsammans med andra strömförande kablar.
• Efter slutförd installation kan strömmen slås på och ett funktionstest utföras. Flottören sluter flottörbrytaren nära den nedre
stoppringen och öppnar den igen cirka 5 mm högre upp.
• Den gröna lysdioden inne i styrenheten blinkar omedelbart när vattennivån (flottörens ovandel) har nåtts, och magnetventilen
stänger några sekunder senare. Denna tidsfördröjning fungerar likartat vid öppning och stängning och förhindrar ständig
omkoppling orsakad av vågrörelser i swimmingpoolen.
• Om dioden glöder svagt med öppen flottörbrytare bör förlängningskablarna kontrolleras avseende krypströmmar orsakade av
fukt. Magnetventilen stängs vid brott (skador) på sensorkabeln, medan en kortslutning (till exempel orsakad av fukt) i sensor-
kabeln öppnar magnetventilen!
Felindikering
På styrenheten sitter en röd lampa märkt "Alarm". När lampan blinkar är något fel och magnetventilen i nivåvakten stänger av
vattenpåfyllningen. Felorsaken brukar finnas kring nivå-sensorn: t.ex kan ett främmande föremål som flyter på
vattnet blockera flottören.
När felet åtgärdats återställer man med vippbrytaren på styrenheten, stäng först av och slå sedan på igen
efter några sekunder.
Tidsövervakning
Tidsövervakning för fyllning av poolvatten = översvämningsskydd: aktiveras om magnet-
ventilen varit öppen oavbrutet under en längre tidsperiod (säkerhetsperiod).
Lägesväljare för önskad tid sitter på kretskortet.
• Ställ in önskad maximal tidsgräns (30 min – 4 timmar) eller alternativet ingen säkerhets-
period (= >tidsövervakningen frånkopplad).
• När den inställda tiden överskrids stängs magnetventilen av.
Planbricka
M6 skruv
M5 mutter (2x)
Schema inkoppling
