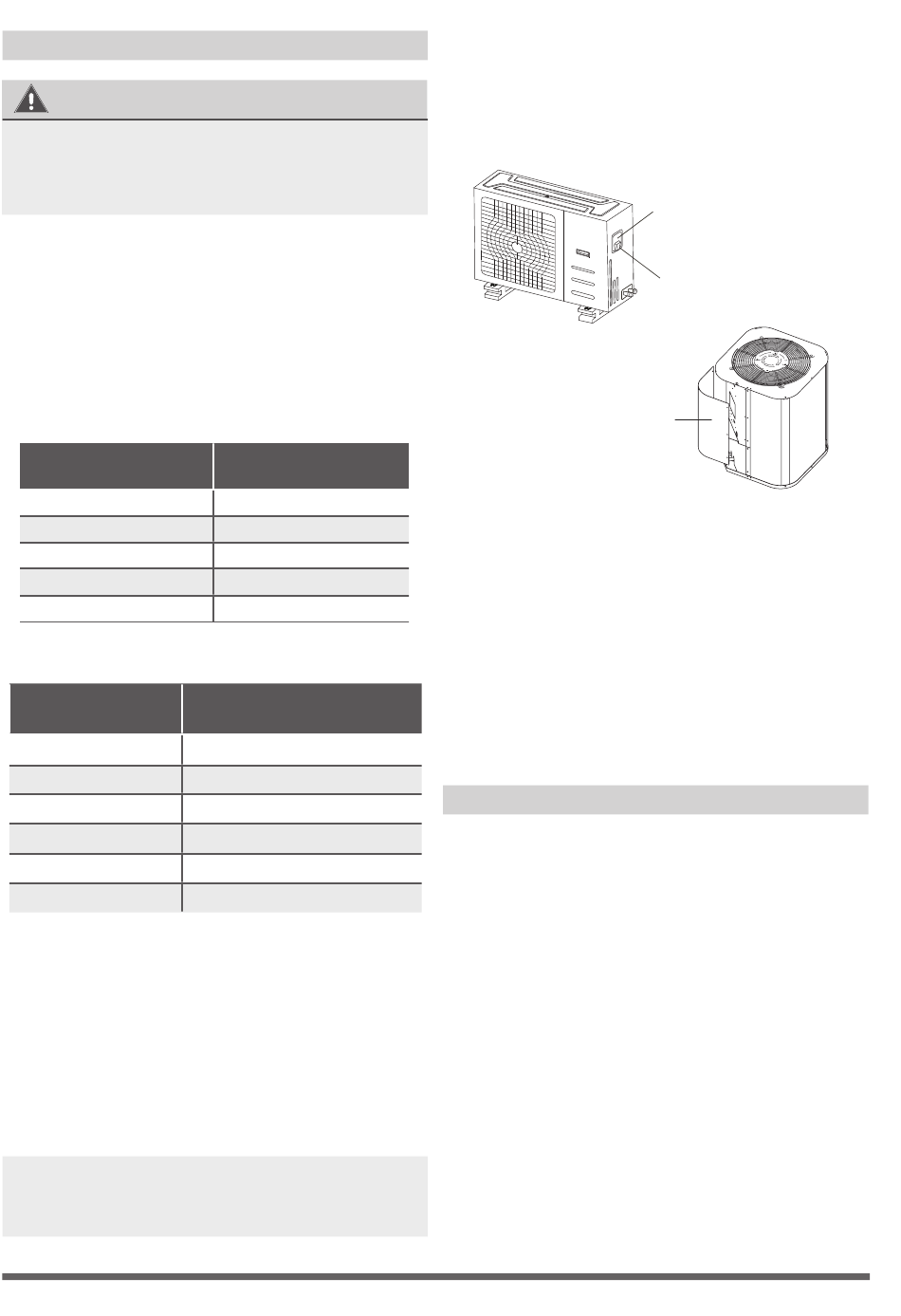

INVENTOR V4MRFI-24 Installation Manual page 71

Conexiunea electrică a unității de exterior
AVERTISMENT
Înainte de realizarea oricăror lucrări electrice
sau de cablare, opriți alimentarea electrică a
sistemului.
1. Pregătiți cablul pentru conexiune.
a. Mai întâi trebuie să alegeți un cablu de
dimensiune corectă înainte de a-l pregăti
pentru conectare. Asigurați-vă că folosiți cabluri
H07RN-F.
Tabelul 8.1 Secțiunea transversală minimă
a cablurilor de alimentare și de semnal din
America de Nord
Puterea nominală a
aparatului (A)
≤ 7
7 - 13
13 - 18
18 - 25
25 - 30
Tabelul 8.2 Alte regiuni ale lumii
Puterea nominală a
aparatului (A)
6
≤
6 - 10
10 - 16
16 - 25
25- 32
32 - 45
b. Utilizând un instrument de de izolat cabluri,
îndepărtați stratul de cauciuc de la ambele
capete ale cablului de semnal pentru a avea liberi
aproximativ 15cm (6in) de cablu la interior.
c. Îndepărtați izolația de la capetele cablurilor.
d. Utilizând o mașină de ambutisat cabluri ambutisați
caneluri de tip U la capetele cablurilor.
NOTA: Toate cablajele trebuie realizate strict
în conformitate cu diagrama de cablare din
interiorul panoului unității interioare.
AWG
18
16
14
12
10
Zonă nominală
transversală (mm )
2
0.75
1
1.5
2.5
4
6
2. Îndepărtați capacul electric al unității exterioare.
Dacă nu există un capac pe unitatea de exterior,
scoateți șuruburile plăcii de întreținere și
îndepărtați placa de protecție. (A se vedea Fig. 8.1,
8.2)
Fig. 8.1
Placă de protecție
3. Conectați canelurile de tip U la terminal. Potriviți
culorile cu etichetele de pe blocul terminal,
conectați ambutisarea sub formă de U și înșurubați
ferm fiecare cablu la terminalul său corespunzător.
4. Strângeți cablul folosind clema pentru cabluri.
5. Izolați cablurile neutilizate cu bandă izolatoare.
Aranjați-le astfel încât să nu atingă nicio parte
electrică sau metalică.
6. Puneți la loc capacul cutiei de control electric.
Conexiunea electrică a unității de interior
1. Pregătiți cablul pentru conexiune.
a. Utilizând un instrument de de izolat cabluri,
îndepărtați stratul de cauciuc de la ambele
capete ale cablului de semnal pentru a avea
liberi aproximativ 15cm (6in) de cablu la interior.
b. Îndepărtați izolația de la capetele cablurilor.
c. Utilizând o mașină de ambutisat cabluri
ambutisați caneluri de tip U la capetele
cablurilor.
2. Desfaceți șurubul capacului cutiei de control
electric și scoateți capacul.
3. Conectați canelurile de tip U la terminal. Potriviți
culorile cu etichetele de pe blocul terminal,
conectați ambutisarea sub formă de U și
înșurubați ferm fiecare cablu la terminalul său
corespunzător. Consultați numărul de serie și
schema electrică pe capacul cutiei de control
electric.
Capac
Șurub
Fig. 8.2
