6.11 Dimensional sketches

C4

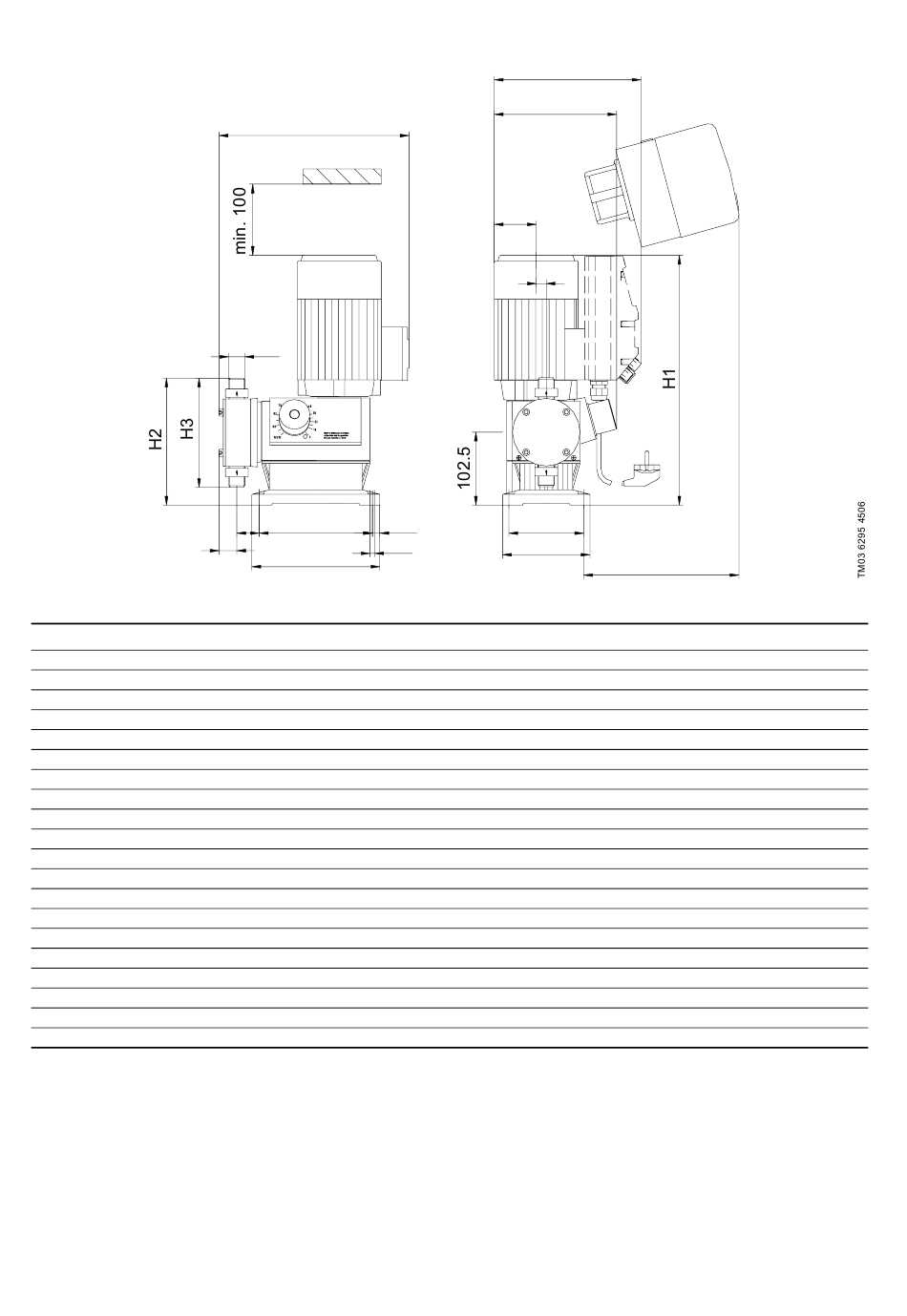

Dimensional sketches of DMX 221
Fig. 2
Pump type A1
DMX 4-10 180
DMX 7-10 180
DMX 7.2-16 180
DMX 9-10 180
DMX 12-10 180
DMX 17-4 180
DMX 25-3 180
DMX 8-10 180
DMX 13.7-16 180
DMX 14-10 180
DMX 18-10 180
DMX 26-10 180
DMX 39-4 180
DMX 60-3 180
DMX 16-10 180
DMX 27-10 180
DMX 35-10 180
DMX 50-10 180
DMX 75-4 180
DMX 115-3 180
Measurements in mm.
12
A3
D1
C1
A2
A1
A2 A3 B1 B2
159 275 123 105
159 275 123 105
159 275 123 105
159 275 123 105
159 275 123 105
159 323 123 105
159 330 123 105
159 275 123 105
159 275 123 105
159 275 123 105
159 275 123 105
159 275 123 105
159 323 123 105
159 330 123 105
159 275 123 105
159 275 123 105
159 275 123 105
159 275 123 105
159 323 123 105
159 330 123 105
B3
59
14
C2 B2
D2 B1
B3 B4 L C1
175 205 227 32 10.5
175 205 227 32 10.5
175 205 227 32 10.5
175 205 227 32 10.5
175 205 227 32 10.5
175 205 227 64 10.5
175 205 227 80 10.5
175 205 227 32 10.5
175 205 227 32 10.5
175 205 227 32 10.5
175 205 227 32 10.5
175 205 227 32 10.5
175 205 227 64 10.5
175 205 227 80 10.5
175 205 227 32 10.5
175 205 227 32 10.5
175 205 227 32 10.5
175 205 227 32 10.5
175 205 227 64 10.5
175 205 227 80 10.5
B4
L
C2 C4 D1 D2
25 R 5/8 6.5
25 R 5/8 6.5
25 R 5/8 6.5
25 R 5/8 6.5
25 R 5/8 6.5
38 R 1 1/4 6.5
40 R 1 1/4 6.5
25 R 5/8 6.5
25 R 5/8 6.5
25 R 5/8 6.5
25 R 5/8 6.5
25 R 5/8 6.5
38 R 1 1/4 6.5
40 R 1 1/4 6.5
25 R 5/8 6.5
25 R 5/8 6.5
25 R 5/8 6.5
25 R 5/8 6.5
38 R 1 1/4 6.5
40 R 1 1/4 6.5
H1 H2 H3
319 179 153
319 179 153
319 179 153
319 179 153
319 179 153
319 192 177
319 197 188
319 179 153
319 179 153
319 179 153
319 179 153
319 179 153
319 192 177
319 197 188
319 179 153
319 179 153
319 179 153
319 179 153
319 192 177
319 197 188
