Ubicación y función de partes y controles

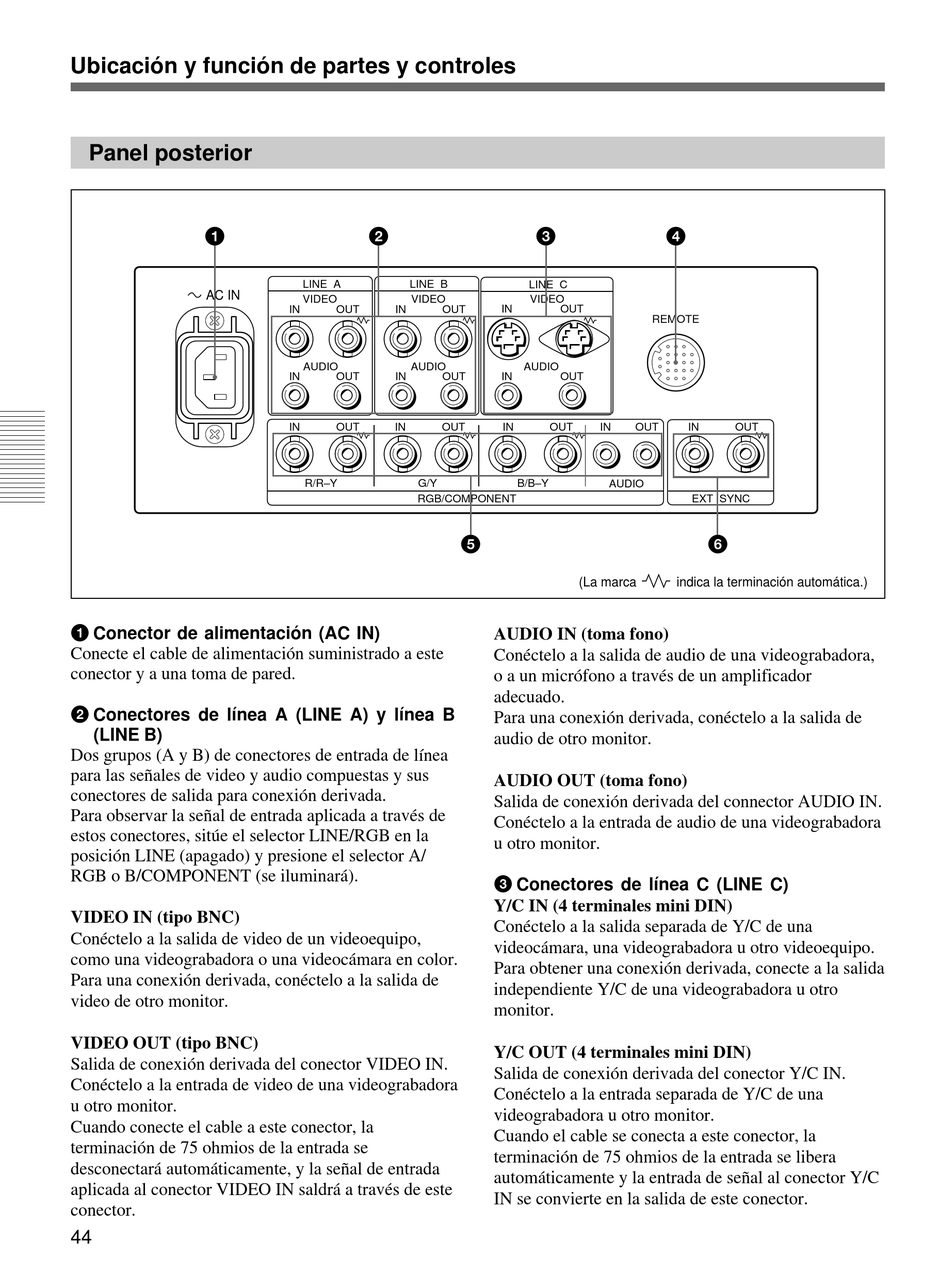

Panel posterior

1
AC IN
1 Conector de alimentación (AC IN)
Conecte el cable de alimentación suministrado a este
conector y a una toma de pared.
2 Conectores de línea A (LINE A) y línea B
(LINE B)
Dos grupos (A y B) de conectores de entrada de línea
para las señales de video y audio compuestas y sus
conectores de salida para conexión derivada.
Para observar la señal de entrada aplicada a través de
estos conectores, sitúe el selector LINE/RGB en la
posición LINE (apagado) y presione el selector A/
RGB o B/COMPONENT (se iluminará).
VIDEO IN (tipo BNC)
Conéctelo a la salida de video de un videoequipo,
como una videograbadora o una videocámara en color.
Para una conexión derivada, conéctelo a la salida de
video de otro monitor.
VIDEO OUT (tipo BNC)
Salida de conexión derivada del conector VIDEO IN.
Conéctelo a la entrada de video de una videograbadora
u otro monitor.
Cuando conecte el cable a este conector, la
terminación de 75 ohmios de la entrada se
desconectará automáticamente, y la señal de entrada
aplicada al conector VIDEO IN saldrá a través de este
conector.
44
2
LINE A
LINE B
VIDEO
VIDEO
IN
OUT
IN
OUT
AUDIO
AUDIO
IN
OUT
IN
OUT
IN
OUT
IN
OUT
R/R–Y
G/Y
RGB/COMPONENT
5
3
4
LINE C
VIDEO
IN
OUT
REMOTE
AUDIO
IN
OUT
IN
OUT
IN
OUT
B/B–Y
AUDIO
(La marca
AUDIO IN (toma fono)
Conéctelo a la salida de audio de una videograbadora,
o a un micrófono a través de un amplificador
adecuado.
Para una conexión derivada, conéctelo a la salida de
audio de otro monitor.
AUDIO OUT (toma fono)
Salida de conexión derivada del connector AUDIO IN.
Conéctelo a la entrada de audio de una videograbadora
u otro monitor.
3 Conectores de línea C (LINE C)
Y/C IN (4 terminales mini DIN)
Conéctelo a la salida separada de Y/C de una
videocámara, una videograbadora u otro videoequipo.
Para obtener una conexión derivada, conecte a la salida
independiente Y/C de una videograbadora u otro
monitor.
Y/C OUT (4 terminales mini DIN)
Salida de conexión derivada del conector Y/C IN.
Conéctelo a la entrada separada de Y/C de una
videograbadora u otro monitor.
Cuando el cable se conecta a este conector, la
terminación de 75 ohmios de la entrada se libera
automáticamente y la entrada de señal al conector Y/C
IN se convierte en la salida de este conector.
IN
OUT
EXT SYNC
6
indica la terminación automática.)
