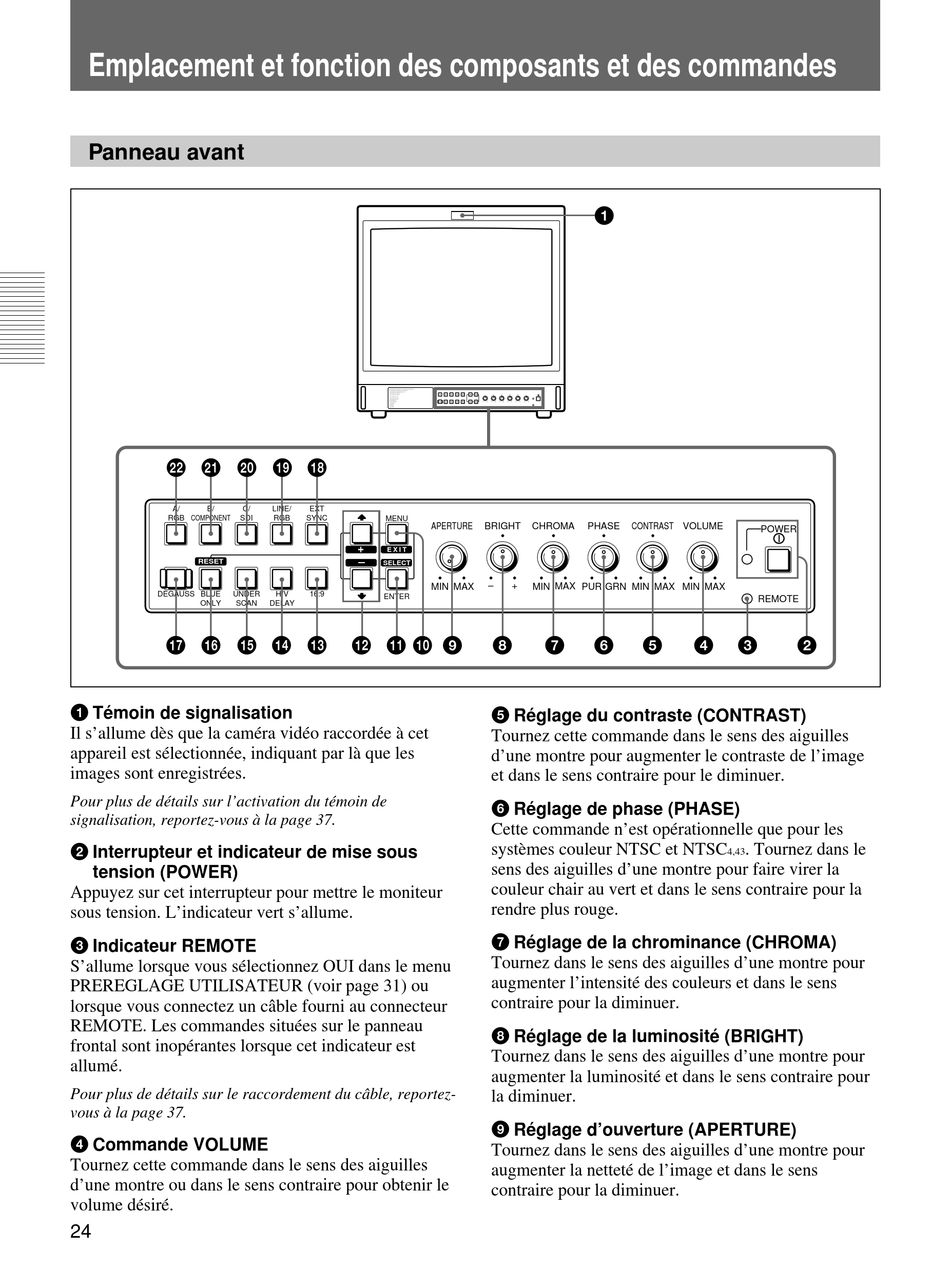

Emplacement et fonction des composants et des commandes

Panneau avant
@™
A/
B/
C/
RGB
COMPONENT
SDI
RESET
DEGAUSS
BLUE
UNDER
ONLY
SCAN
!∞
1 Témoin de signalisation
Il s'allume dès que la caméra vidéo raccordée à cet
appareil est sélectionnée, indiquant par là que les
images sont enregistrées.
Pour plus de détails sur l'activation du témoin de
signalisation, reportez-vous à la page 37.
2 Interrupteur et indicateur de mise sous
tension (POWER)
Appuyez sur cet interrupteur pour mettre le moniteur
sous tension. L'indicateur vert s'allume.
3 Indicateur REMOTE
S'allume lorsque vous sélectionnez OUI dans le menu
PREREGLAGE UTILISATEUR (voir page 31) ou
lorsque vous connectez un câble fourni au connecteur
REMOTE. Les commandes situées sur le panneau
frontal sont inopérantes lorsque cet indicateur est
allumé.
Pour plus de détails sur le raccordement du câble, reportez-
vous à la page 37.
4 Commande VOLUME
Tournez cette commande dans le sens des aiguilles
d'une montre ou dans le sens contraire pour obtenir le
volume désiré.
24
!•
LINE/
EXT
RGB
SYNC
MENU
APERTURE
E X I T
SELECT
MIN
H/V
16:9
ENTER
DELAY
!™
9
1
BRIGHT
CHROMA
PHASE
CONTRAST
MAX
+
MIN MAX PUR GRN MIN MAX MIN MAX
8
7
6
5 Réglage du contraste (CONTRAST)
Tournez cette commande dans le sens des aiguilles
d'une montre pour augmenter le contraste de l'image
et dans le sens contraire pour le diminuer.
6 Réglage de phase (PHASE)
Cette commande n'est opérationnelle que pour les
systèmes couleur NTSC et NTSC
sens des aiguilles d'une montre pour faire virer la
couleur chair au vert et dans le sens contraire pour la
rendre plus rouge.
7 Réglage de la chrominance (CHROMA)
Tournez dans le sens des aiguilles d'une montre pour
augmenter l'intensité des couleurs et dans le sens
contraire pour la diminuer.
8 Réglage de la luminosité (BRIGHT)
Tournez dans le sens des aiguilles d'une montre pour
augmenter la luminosité et dans le sens contraire pour
la diminuer.
9 Réglage d'ouverture (APERTURE)
Tournez dans le sens des aiguilles d'une montre pour
augmenter la netteté de l'image et dans le sens
contraire pour la diminuer.
VOLUME
POWER
REMOTE
5
4
3
2
. Tournez dans le
4,43
