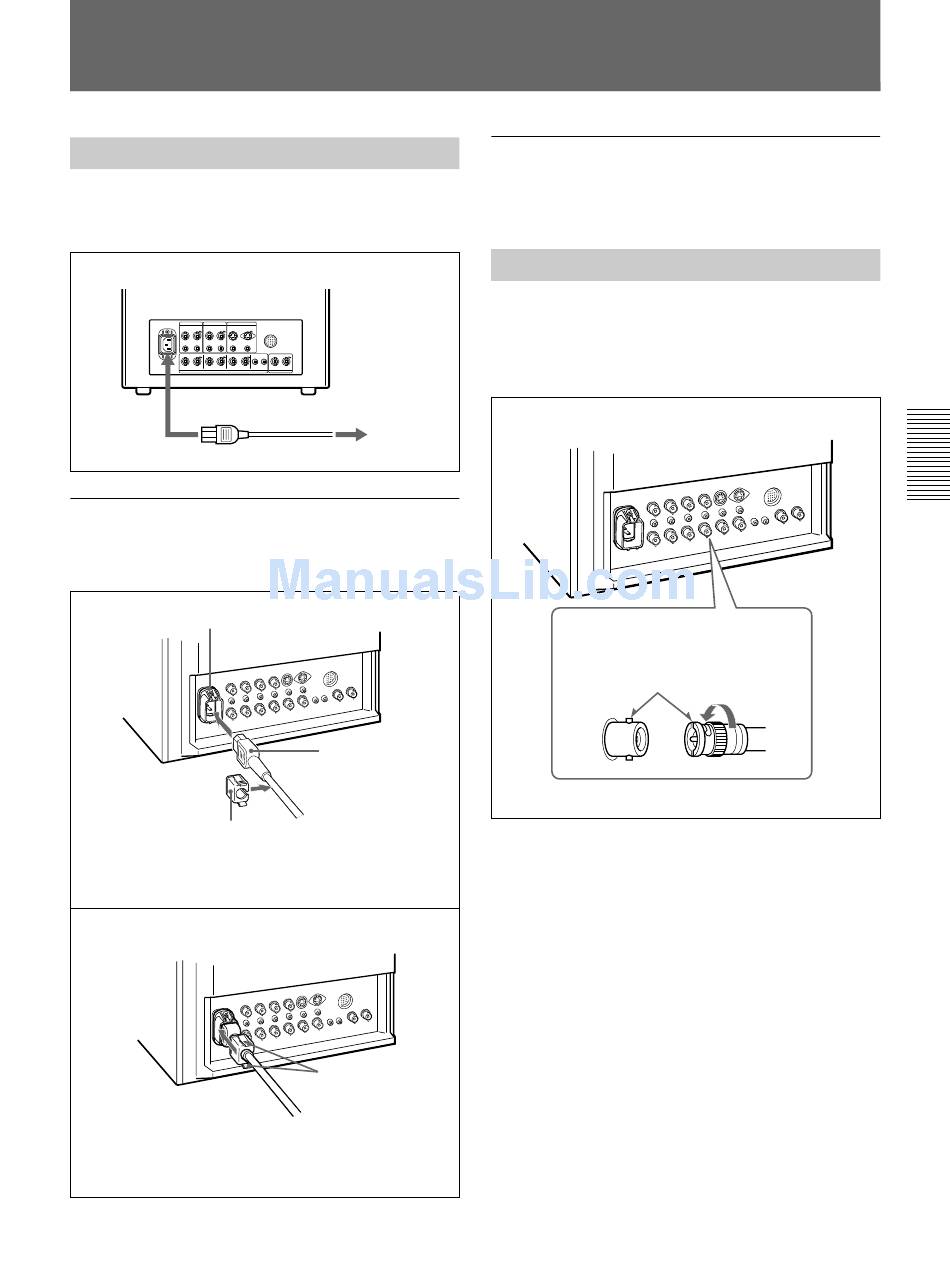

Conexiones

Conexión del cable de alimentación de CA
Conecte el cable de alimentación de CA suministrado a
la clavija AC IN y a una toma de corriente.
a AC IN
Para conectar un cable de alimentación de
forma segura con un soporte de enchufe
CA
1
Clavija AC IN
Soporte de enchufe CA
Enchufe el cable de alimentación a la clavija AC IN.
A continuación, encaje el soporte de enchufe CA
(suministrado) sobre el cable de alimentación CA.
2
Deslice el soporte de enchufe CA sobre el cable hasta
que se bloquee.
a la toma de corriente
Enchufe de
alimentación CA
Bloqueos
Para retirar el cable de alimentación de CA
Tire del soporte de enchufe CA mientras presiona los
bloqueos.
Conexión de un cable a un conector BNC
Conecte un cable coaxial con los enchufes BNC a los
conectores BNC del panel trasero, tal como se indica a
continuación.
Inserte el enchufe BNC en el conector
del panel trasero, de manera que
coincidan la ranura y los pines, y gire
el enchufe BNC en el sentido de las
agujas del reloj para que quede fijo.
51
