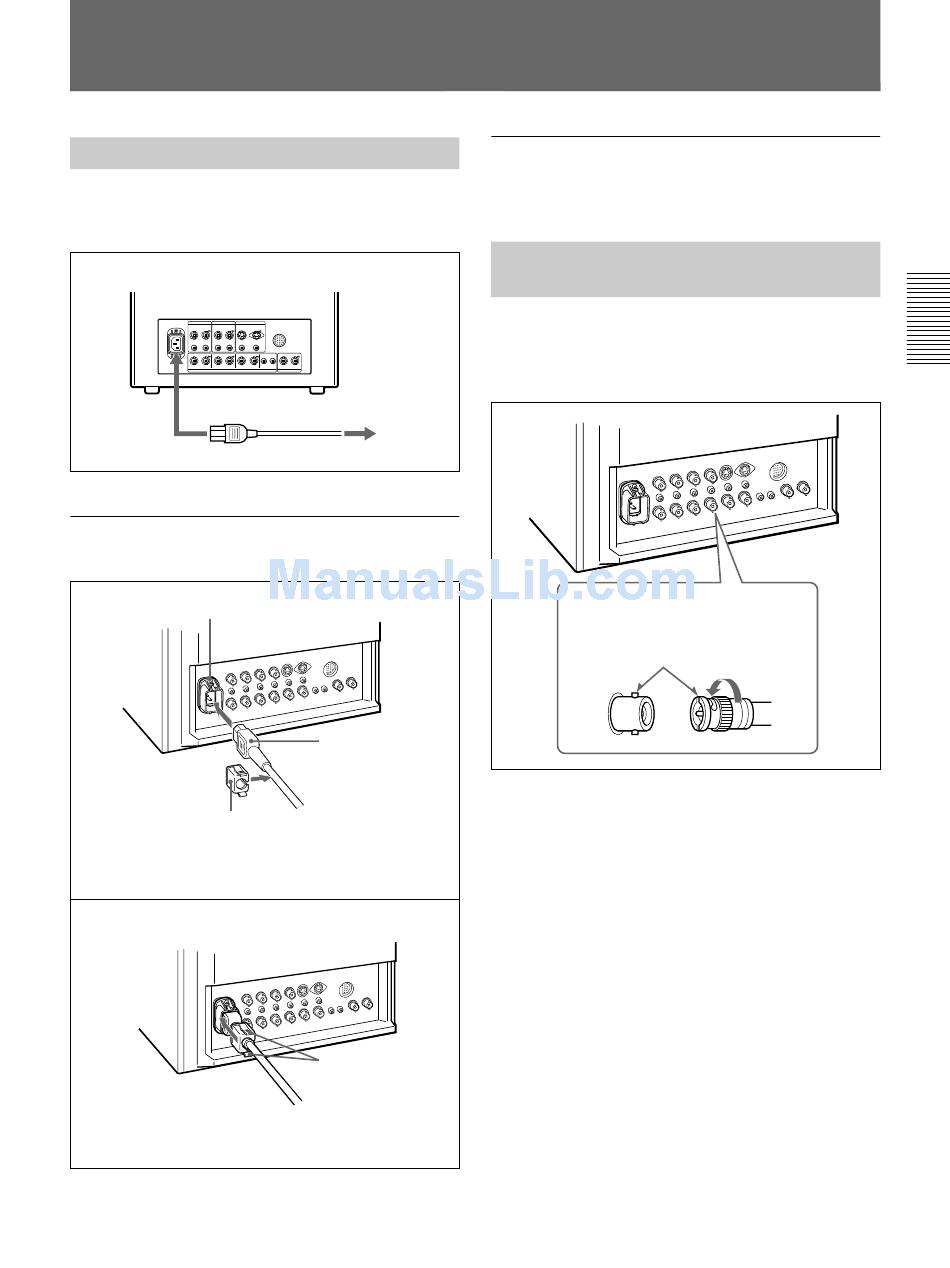

Connexions

Branchement du câble d'alimentation
Branchez le cordon d'alimentation (fourni) sur le
connecteur AC IN et sur une prise murale.
A AC IN
Mise en place d'une bague de sécurité sur
le câble d'alimentation
1
Prise d'alimentation
Bague de sécurité
Insérez le câble d'alimentation dans la prise secteur du
moniteur, puis fixez la bague de sécurité (fournie) sur le
câble.
2
Faites coulisser la bague contre la prise jusqu'au déclic.
Vers la prise murale
Fiche secteur
Leviers de
verrouillage
Pour enlever le câble d'alimentation
secteur
Retirez le support de la prise d'alimentation tout en
appuyant sur les leviers de verrouillage.
Branchement d'un câble à
connecteur BNC
Branchez un câble coaxial avec les prises BNC aux
connecteurs BNC sur le panneau arrière comme
illustré ci-dessous.
Insérez la fiche BNC dans le connecteur
sur le panneau arrière, en faisant
correspondre les broches et tournez la
fiche BNC dans le sens des aiguilles
d'une montre pour fixer la connexion.
33
