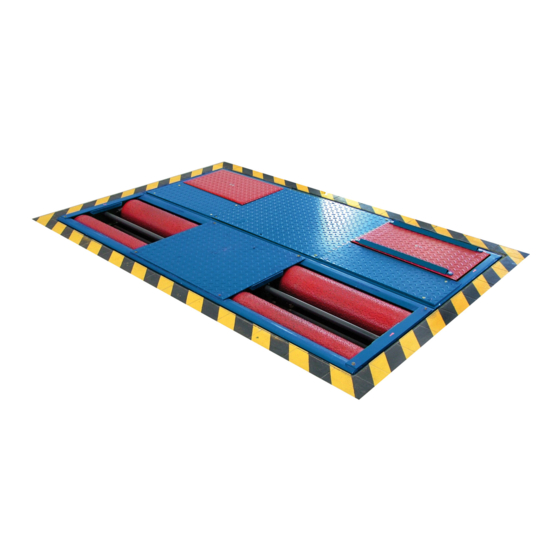

MSD 3000
Shock Tester
Original Operating Instructions
BA031701-en
Pos: 1 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1
Fehler! Verwenden Sie die Registerkarte 'Start', um Name dem Text zuzuweisen, der hier angezeigt werden soll.Fehler! Verwenden Sie
die Registerkarte 'Start', um Name dem Text zuzuweisen, der hier angezeigt werden soll.Fehler! Verwenden Sie die Registerkarte
'Start', um Name dem Text zuzuweisen, der hier angezeigt werden soll.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for MAHA MSD Series
Summary of Contents for MAHA MSD Series
- Page 1 MSD 3000 Shock Tester Original Operating Instructions BA031701-en Pos: 1 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1 Fehler! Verwenden Sie die Registerkarte 'Start', um Name dem Text zuzuweisen, der hier angezeigt werden soll.Fehler! Verwenden Sie die Registerkarte 'Start', um Name dem Text zuzuweisen, der hier angezeigt werden soll.Fehler! Verwenden Sie die Registerkarte 'Start', um Name dem Text zuzuweisen, der hier angezeigt werden soll.
-
Page 2: Table Of Contents
Pos: 2 /-----Format-----/Inhaltsverzeichnis - 3 Ebenen @ 5\mod_1168867441046_75.docx @ 72920 @ @ 1 Contents Safety ........................3 Introduction ......................3 Symbols ........................3 Intended Use ......................3 Safety Instructions ....................3 What to Do in the Event of an Accident ..............4 Specifications...................... -
Page 3: Safety
Pos: 4 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1/S/Überschrift 1: Sicherheit @ 6\mod_1174482399906_75.docx @ 76962 @ 1 @ 1 Safety Pos: 5 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1.1/E/Überschrift 1.1: Einführung @ 6\mod_1174482219062_75.docx @ 76793 @ 2 @ 1 Introduction Pos: 6 /Technische Dokumentation/Alle Geräte/Inhalte/Sicherheit/Inhalt: Einführung Sicherheit_12pt @ 25\mod_1324455248318_75.docx @ 1138886 @ @ 1 Thoroughly read this manual before operating the equipment and comply with the instructions. -
Page 4: What To Do In The Event Of An Accident
• Work on the electrical equipment may be done by certified electricians only. • Turn off and padlock the main switch before doing any repair, maintenance or setup work. Pos: 14 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1.1/V/Überschrift 1.1: Verhalten bei Unfällen @ 19\mod_1267177245337_75.docx @ 794600 @ 2 @ 1 What to Do in the Event of an Accident Pos: 15 /Technische Dokumentation/Alle Geräte/Inhalte/Sicherheit/Inhalt: Verhalten bei Unfällen_12pt @ 34\mod_1381128863435_75.docx @ 1837175 @ @ 1 •... -
Page 5: Specifications
Pos: 17 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1/T/Überschrift 1: Technische Daten @ 6\mod_1174482473078_75.docx @ 76986 @ 1 @ 1 Specifications Pos: 18 /Technische Dokumentation/Fahrwerksprüftechnik/MSD-SERIES/031701 MSD 3000/BA/Inhalt: 0317 TD (Text)_12pt @ 29\mod_1343976500918_75.docx @ 1638393 @ @ 1 Track width (min….max.) 880…2200 Exciter swing Exciter frequency 2…10 Measuring range (max.) displacement... - Page 6 Pos: 21 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1 BA031701-en...
-
Page 7: Operation
Pos: 22 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1/B/Überschrift 1: Bedienung @ 6\mod_1174482271218_75.docx @ 76877 @ 1 @ 1 Operation Pos: 23 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1.1/W/Überschrift 1.1: Wichtige Hinweise @ 6\mod_1182863869546_75.docx @ 97710 @ 2 @ 1 Important Information Pos: 24 /Technische Dokumentation/Fahrwerksprüftechnik/MSD-SERIES/031701 MSD 3000/BA/Inhalt: 0317 Info - Bedienung_12pt @ 29\mod_1343977259726_75.docx @ 1638437 @ @ 1 •... -
Page 8: Test Procedure
Button Assignment Exit page Pos: 27 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1.1/P/Überschrift 1.1: Prüfablauf @ 8\mod_1200574029101_75.docx @ 140824 @ 2 @ 1 Test Procedure Pos: 28 /Technische Dokumentation/Fahrwerksprüftechnik/MSD-SERIES/031701 MSD 3000/BA/Inhalt: 0317 Prüfablauf_12pt @ 29\mod_1343978360334_75.docx @ 1638525 @ @ 1 1 Drive the vehicle onto the test plates with the front axle. -
Page 9: Limit Values
Pos: 30 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1.1/G/Überschrift 1.1: Grenzwerte @ 9\mod_1214209134797_75.docx @ 226224 @ 2 @ 1 Limit Values Pos: 31 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1.1.1/E/Überschrift 1.1.1: Ergebnisbewertung @ 10\mod_1221212493584_75.docx @ 242770 @ 3 @ 1 3.4.1 Interpretation of Results Pos: 32 /Technische Dokumentation/Fahrwerksprüftechnik/MSD-SERIES/031701 MSD 3000/BA/Inhalt: 0317 Ergebnisbewertung_12pt @ 29\mod_1343978658177_75.docx @ 1638569 @ @ 1 D ≥... -
Page 10: Redisplay Of Measurements
Pos: 37 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1.1/W/Überschrift 1.1: Wiederanzeigen von Messungen @ 9\mod_1213087783895_75.docx @ 217191 @ 2 @ 1 Redisplay of Measurements Pos: 38 /Technische Dokumentation/Fahrwerksprüftechnik/MSD-SERIES/031701 MSD 3000/BA/Inhalt: 0317 Wiederanzeigen_12pt @ 29\mod_1343979450195_75.docx @ 1638701 @ @ 1 1 In the main menu: Menu item <1> 4 <M>... -
Page 11: Additional Functions
Pos: 40 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1.1/Z/Überschrift 1.1: Zusätzliche Funktionen @ 9\mod_1213099140290_75.docx @ 217293 @ 2 @ 1 Additional Functions Pos: 41 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1.1.1/G/Überschrift 1.1.1: Geräuschsuche @ 9\mod_1213099237088_75.docx @ 217316 @ 3 @ 1 3.6.1 Noise Detection Pos: 42 /Technische Dokumentation/Fahrwerksprüftechnik/MSD-SERIES/031701 MSD 3000/BA/Inhalt: 0317 Info - Geräuschsuche freischalten_12pt @ 26\mod_1326802979229_75.docx @ 1510511 @ @ 1 The Noise Detection option can be activated via software. - Page 12 Pos: 46 /Technische Dokumentation/Fahrwerksprüftechnik/MSD-SERIES/031701 MSD 3000/BA/Inhalt: 0317 Geräuschsuche Frequenz_12pt @ 26\mod_1326803283152_75.docx @ 1510713 @ @ 1 Changing the Frequency • Use <F9> or <F11> to reduce or in- crease the frequency of the test plates. • Use <F10> to determine one particu- side to be changed.
-
Page 13: Weighing Mode
Pos: 50 /Technische Dokumentation/Fahrwerksprüftechnik/MSD-SERIES/031701 MSD 3000/BA/Inhalt: 0317 Geräuschsuche Variablen_12pt @ 29\mod_1343979718657_75.docx @ 1638745 @ @ 1 Setting the Installation Variables Accessing the Installation Variables requires a hardlock. 1 From the main menu, switch to the third level using < Dn>. 2 <F5>... -
Page 14: Operation With Iw/Mbt Lon Brake Testers
Operation with IW/MBT LON Brake Testers Pos: 54 /Technische Dokumentation/Bremsprüftechnik/MBT-SERIES/022301 MBT LON/BA/Inhalt: 0223 Bedienung MSD 3000 (Bilder) @ 21\mod_1277367161654_0.docx @ 860633 @ @ 1 Pos: 55 /Technische Dokumentation/Bremsprüftechnik/MBT-SERIES/022301 MBT LON/BA/Inhalt: 0223 Bedienung MSD 3000 (Text) @ 27\mod_1327402629870_75.docx @ 1515105 @ @ 1 Test 1 Drive onto the MSD (A). - Page 15 Printing and Re-display of the Measurement Values (Re-display of the measurement values is not possible with the RECO remote control.) • The print program is started with F7. Enter Program 1 and confirm with star key (*). Printout follows. • Re-display of the shock absorber with Shift + Axle number + key F10. If AN5 displays are present, press the F10 key again to switch to the wheel weight.
-
Page 16: Maintenance
Pos: 57 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1/I/Überschrift 1: Instandhaltung @ 28\mod_1332159812536_75.docx @ 1565908 @ 1 @ 1 Maintenance Pos: 58 /Technische Dokumentation/Alle Geräte/Inhalte/Sicherheit/Inhalt: GEFAHR - Hauptschalter aus bei Instandhaltung_12pt @ 54\mod_1534925207098_75.docx @ 3081971 @ @ 1 DANGER Risk of death or severe personal injury by electric shock Before doing any maintenance work, turn off the main switch and protect it against tampering. -
Page 17: Spare Parts
Contents of the Declaration of Conformity Pos: 71 /Technische Dokumentation/Alle Geräte/Inhalte/Inhalt: Inhalt der Konformitätserklärung allg_12pt @ 26\mod_1324468436145_75.docx @ 1141120 @ @ 1 MAHA Maschinenbau Haldenwang GmbH & Co. KG herewith declares as a manufacturer its sole responsibility to ensure that the product named hereafter meets the safety and health regulations both in design and construction required by the EC directives stated below. -
Page 18: Company Information
Pos: 74 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1/F/Überschrift 1: Firmen-Information @ 7\mod_1187338625828_75.docx @ 104047 @ 1 @ 1 Company Information Pos: 75 /Technische Dokumentation/Alle Geräte/Inhalte/Inhalt: Firmen-Information MAHA @ 53\mod_1529400378770_75.docx @ 3037518 @ @ 1 © MAHA Maschinenbau Haldenwang GmbH & Co. KG...
