Connections

Transmitter Rear Panel

The Tx rear panel has the following connections:
Rack Mount
AAP

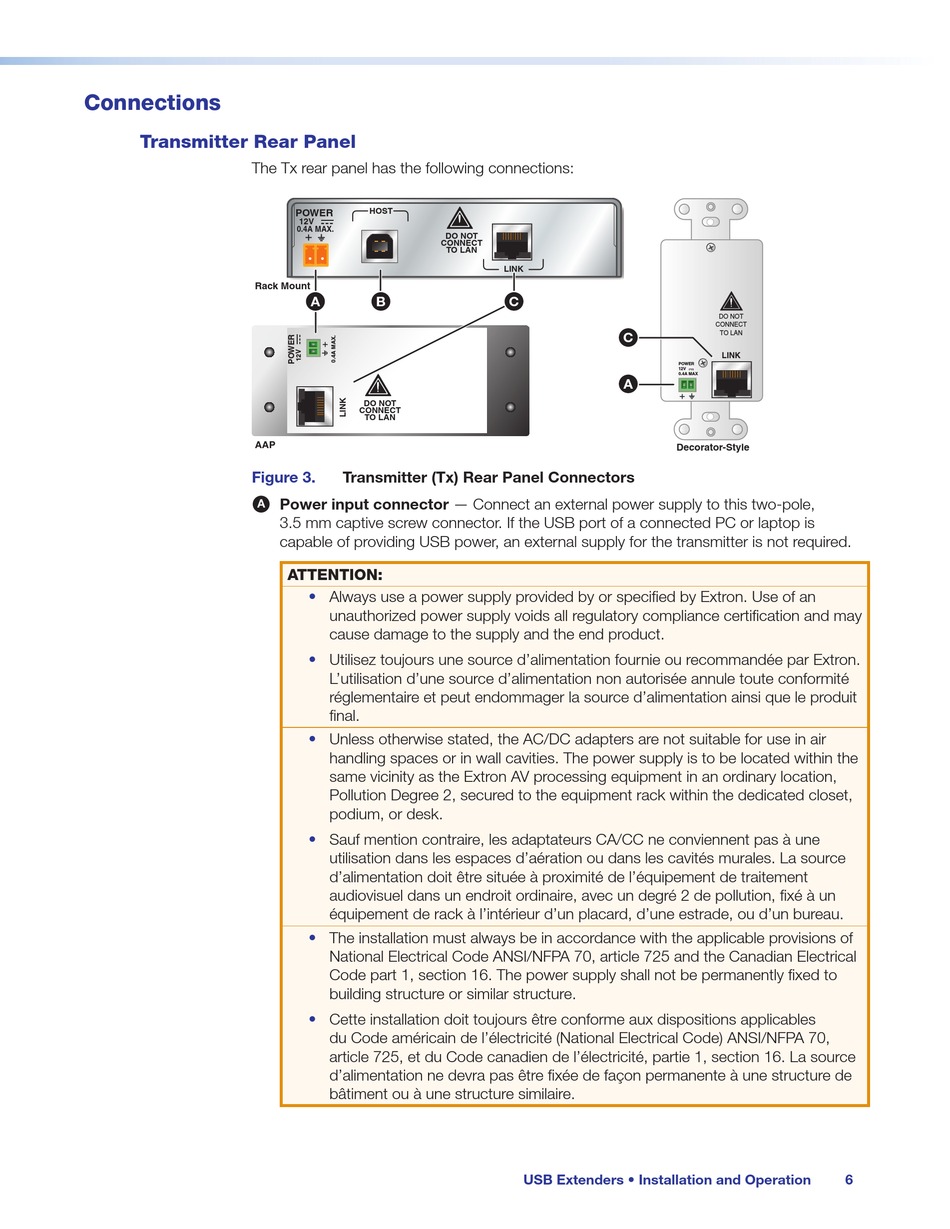

Figure 3.
A
HOST
POWER
12V
0.4A MAX.
DO NOT
CONNECT
TO LAN
A B
DO NOT
CONNECT
TO LAN
Transmitter (Tx) Rear Panel Connectors
Power input connector — Connect an external power supply to this two-pole,
3.5 mm captive screw connector. If the USB port of a connected PC or laptop is
capable of providing USB power, an external supply for the transmitter is not required.
ATTENTION:
• Always use a power supply provided by or specified by Extron. Use of an
unauthorized power supply voids all regulatory compliance certification and may
cause damage to the supply and the end product.
• Utilisez toujours une source d'alimentation fournie ou recommandée par Extron.
L'utilisation d'une source d'alimentation non autorisée annule toute conformité
réglementaire et peut endommager la source d'alimentation ainsi que le produit
final.
• Unless otherwise stated, the AC/DC adapters are not suitable for use in air
handling spaces or in wall cavities. The power supply is to be located within the
same vicinity as the Extron AV processing equipment in an ordinary location,
Pollution Degree 2, secured to the equipment rack within the dedicated closet,
podium, or desk.
•
Sauf mention contraire, les adaptateurs CA/CC ne conviennent pas à une
utilisation dans les espaces d'aération ou dans les cavités murales. La source
d'alimentation doit être située à proximité de l'équipement de traitement
audiovisuel dans un endroit ordinaire, avec un degré 2 de pollution, fixé à un
équipement de rack à l'intérieur d'un placard, d'une estrade, ou d'un bureau.
•
The installation must always be in accordance with the applicable provisions of
National Electrical Code ANSI/NFPA 70, article 725 and the Canadian Electrical
Code part 1, section 16. The power supply shall not be permanently fixed to
building structure or similar structure.
• Cette installation doit toujours être conforme aux dispositions applicables
du Code américain de l'électricité (National Electrical Code) ANSI/NFPA 70,
article 725, et du Code canadien de l'électricité, partie 1, section 16. La source
d'alimentation ne devra pas être fixée de façon permanente à une structure de
bâtiment ou à une structure similaire.
LINK
C
C
POWER
12V
0.4A MAX
A
