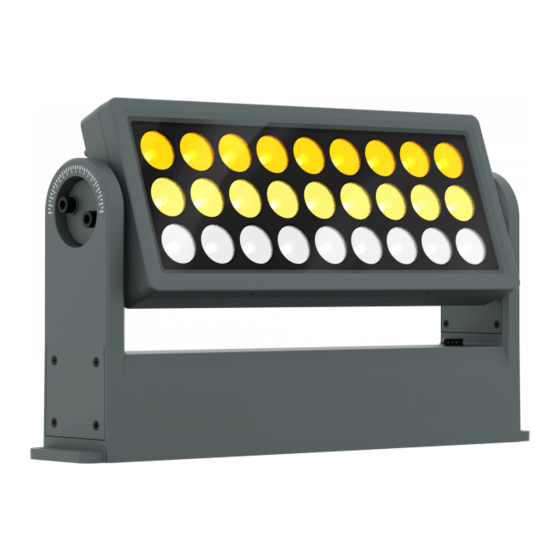

Outdoor compact washlight
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ARCPOD27Q
OUTDOOR COMPACT WASHLIGHT
USER MANUAL
MANUALE UTENTE
EN - IT

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCPOD27Q and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights ARCPOD27Q

Summary of Contents for ProLights ARCPOD27Q

  • Page 1 ARCPOD27Q OUTDOOR COMPACT WASHLIGHT USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteris- tics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    3. 17 Construction of the DMX termination 3. 18 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting • ARCPOD27Q Packing content • Power adaptor cable • Signal adaptor cable (2 pcs) • User manual...

  • Page 4: Safety

    ARCPOD27Q WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with •...

  • Page 5: Introduction

    Equipped with 27x10W RGBW full colour LEDs, delivering superior colour mixing. The slim sizing, as well as the wide range of available optics through the magnet, makes the ARCPOD27Q an incredibly flexible and versatile device for large outdoor applications.
  • Page 6 ARCPOD27Q • Firmware upgrade: yes, via USB-DMX interface (UPBOX1) not included • Master/Slave: for synchronized operation of more units linked in a chain ELECTRONICS • Dimmer: linear 0~100% electronic dimmer • Operating temperature: -20° ~ +50° • Flicker: flicker free operation •...

  • Page 7: Operating Elements And Connections

    ARCPOD27Q 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.2 1. LED panel 2. MECHANICAL SYSTEM for individual positioning of Led panels 3. POWER SUPPLY CASING SET 4. POWER IN: for connection to a socket (100-240V~/50-60Hz) via the supplied mains cable 5. DMX IN DMX IN (5-pole XLR): 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C.

  • Page 8: Installation

    - 2 - INSTALLATION 2.1 MOUNTING ARCPOD27Q can be set on a solid and uniform surface using the fastening devices of the base plate (fig.3). Stable mounting clips are required for fixing. Also make sure to comply with all safety warnings.

  • Page 9: Functions And Settings

    Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the ARCPOD27Q is ready for operation. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and off via light switch.

  • Page 10: Rdm Mode

    ARCPOD27Q 3.3 RDM MODE To use the ARCPOD27Q proceed as follows: • Connect the ARCPOD27Q to a DATAMASTER. • Turn on the DATAMASTER using the dedicated button. • With the DATAMASTER select RDM to show the following info about: • Model;...

  • Page 11: Linking

    The projector has a DMX channel configuration that can be accessed from the control panel. In order to control ARCPOD27Q with a light control unit, the DMX start address must be set for the first DMX channel. If, for example, the address 33 is provided on the control unit to control the function of the first DMX chan- nel, the start address 33 must be set on the ARCPOD27Q.

  • Page 12: Led Frequency

    ARCPOD27Q DMX Address: 38 DMX Address: 43 DMX Address: 48 DMX Address:53 ... . DMX512 Controller Fig.5 - Example of a DMX 5-channel configuration 3.9 LED FREQUENCY To view the information about temperature on the device, proceed as follows.

  • Page 13: Factory Default

    ARCPOD27Q 3.13 FACTORY DEFAULT To reset the device of the factory default proceed as follows: • In the main menu of the DATAMASTER select RDM. • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll through the menu, select the Factory Default, then press the ENTER button to access the next menù...

  • Page 14: Connection Of The Dmx Line

    ARCPOD27Q 3.16 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 15: Dmx Control

    ARCPOD27Q 3.18 DMX CONTROL 5 CHANNEL 10 CHANNEL MODE MODE FUNCTION FUNCTION Value Value 5 Ch 10 Ch DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 0~100% 000 - 255 GREEN BLUE 0~100% 000 - 255...
  • Page 16 ARCPOD27Q 10 CHANNEL 13 CHANNEL MODE MODE FUNCTION FUNCTION Value Value 10 Ch 13 Ch EFFECTS RED 1 NO Function 000-010 0~100% 000 - 255 Effect 1 011-037 GREEN 1 Effect 2 038-064 0~100% 000 - 255 Effect 3 065-091...
  • Page 17 ARCPOD27Q 17 CHANNEL MODE FUNCTION Value 17 Ch DIMMER 0~100% 000 - 255 STROBE 1 No function 000 - 010 Strobe Slow to Fast 011 - 255 STROBE 2 No function 000 - 010 Strobe Slow to Fast 011 - 255...

  • Page 18: Maintenance

    ARCPOD27Q - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 20 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualun- que momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 21 3. 16 Costruzione del terminatore DMX 3. 17 Canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi • ARCPOD27Q Contenuto dell'imballo: • Adattatore cavo di alimentazione • Adattatore cavo di segnale (2 pz) • Manuale utente...

  • Page 22: Sicurezza

    ARCPOD27Q ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla •...

  • Page 23: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE ARCPOD27Q è un wash da esterno compatto e privo di ventola, che offre una straordinaria luminosità di 11'480 lumen. E' composto da 27 led RGBW Full Color da 10W. offrendo un color mixing superiore. Il suo design sottile, come anche la possibilità...
  • Page 24 ARCPOD27Q • Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso) • Aggiornamento firmware: si, con interfaccia USB-DMX (UPBOX1) non inclusa • Master/Slave: per il controllo di più unità collegate in catena ELETTRONICA • Dimmer: 0~100% lineare, elettronico • Temperatura d'esercizio: -20° ~ +50°...

  • Page 25: Elementi Di Comando E Di Collegamento

    ARCPOD27Q 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.2 1. Pannello LED 2. SISTEMA MECCANICO PER LA REGOLAZIONE individuale e simultanea dei blocchi LEDs. 3. BOX adattatore di alimentazione 4. POWER IN: per il collegamento a una presa (100-240 V~/50-60 Hz) tramite il cavo di alimentazione in dotazione 5.

  • Page 26: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO ARCPOD27Q può essere impostato su una superficie solida e uniforme utilizzando i dispositivi di fissaggio della piastra di base (fig.3). Per il fissaggio sono necessarie clip di montaggio stabili. Assicurati anche di rispettare tutte le avvertenze di sicurezza.

  • Page 27: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il ARCPOD27Q inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50- 60Hz). La testa mobile e tutti i motori di comando si mettono in una precisa posizione di partenza. Poco dopo l’unità...

  • Page 28: Modalità Rdm

    ARCPOD27Q 3.3 MODALITÀ’ RDM • Per poter usare l' ARCPOD27Q procedere nel seguente modo: • Connettere l' ARCPOD27Q ad un DATAMASTER. • Accendere il DATAMASTER tramite il tasto dedicato. • Con il DATAMASTER selezionare RDM per visualizzare le informazioni riguardo: •...

  • Page 29: Collegamento

    Per il funzionamento tramite un’unità di controllo della luce con protocollo DMX512, è sufficiente collega- re ARCPOD27Q al controller. Il proiettore ha una configurazione del canale DMX a cui è possibile accedere dal pannello di controllo. Per controllare ARCPOD27Q con un’unità di controllo della luce, è necessario impostare l’indirizzo di avvio DMX per il primo canale DMX.

  • Page 30: Led Frequency

    ARCPOD27Q Indirizzo DMX: 43 Indirizzo DMX: 48 Indirizzo DMX:53 Indirizzo DMX: 38 ... . DMX512 Controller Fig.5 - Esempio di configurazione DMX a 5 canali 3.9 LED FREQUENCY Selezionare questa funzione per regolare la frequenza del LED.

  • Page 31: Factory Default

    ARCPOD27Q 3.13 FACTORY DEFAULT Per ripristinare il dispositivo predefinito di fabbrica, procedere come segue: • Nel menu principale del DATAMASTER selezionare RDM. • Premere il pulsante ENTER per accedere al menu principale. • Premere il pulsante SU/GIÙ per scorrere il menu, selezionare Factory Reload, quindi premere il tasto ENTER per accedere al prossimo menù...

  • Page 32: Collegamenti Della Linea Dmx

    ARCPOD27Q 3.16 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 33: Canali Dmx

    ARCPOD27Q 3.18 CANALI DMX 5 CANALI 10 CANALI MODE MODE FUNCTION FUNCTION Value Value 5 Ch 10 Ch DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 0~100% 000 - 255 GREEN BLUE 0~100% 000 - 255...
  • Page 34 ARCPOD27Q 10 CANALI 13 CANALI MODE MODE FUNCTION FUNCTION Value Value 10 Ch 13 Ch EFFECTS RED 1 NO Function 000-010 0~100% 000 - 255 Effect 1 011-037 GREEN 1 Effect 2 038-064 0~100% 000 - 255 Effect 3 065-091...
  • Page 35 ARCPOD27Q 17 CHANNEL MODE FUNCTION Value 17 Ch DIMMER 0~100% 000 - 255 STROBE 1 No function 000 - 010 Strobe Slow to Fast 011 - 255 STROBE 2 No function 000 - 010 Strobe Slow to Fast 011 - 255...

  • Page 36: Manutenzione

    ARCPOD27Q - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 37: Risoluzione Dei Problemi

    ARCPOD27Q 4.2 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 40 MUSIC & LIGHTS S.r.l. - Phone +39 0771 72190 - www.musiclights.it...
