ARENACOB4HALO
LED BLINDER
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARENACOB4HALO and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights ARENACOB4HALO

Summary of Contents for ProLights ARENACOB4HALO

  • Page 1 ARENACOB4HALO LED BLINDER MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 16 Costruzione del terminatore DMX 3. 17 Canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi Certificato di garanzia • ARENACOB4HALO Contenuto dell'imballo: • Staffa di fissaggio • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    ARENACOB4HALO ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    ARENACOB4HALO INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    1.1 DESCRIZIONE ARENACOB4HALO sostituisce un Blinder lineare “vecchia scuola” a 4 celle. Ciascuno dei LED dell’ ARENACOB4HALO sprigiona un potente fascio luminoso e dispone di controllo in- dividuale Pixel2pixel. L’innovativo sistema di sospensione consente flessibilità d’uso e di montaggio. Il corpo IP54, lenti opzionali magnetiche, controllo individuale di ogni singolo LED e l’innovativo sistema di...
  • Page 7 ARENACOB4HALO • Upgrade Firmware: Si, con interfaccia USB-DMX (UPBOX1) non inclusa • Master/Slave: per il controllo di più unità collegate in catena ELETTRONICA • Dimmer: 0~100% lineare, Elettronico • Curve Dimmer: 4 Curve dimmer regolabili • Strobo/Shutter: 1-30 Hz, elettronico • Batteria di backup: Batteria tampone per l’accesso al menu anche senza alimentazione...

  • Page 8: Elementi Di Comando E Di Collegamento

    ARENACOB4HALO 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello Posteriore Fig.2 1. MANOPOLA DI FISSAGGIO per la staffa di pulsanti per accesso e gestione delle diverse montaggio funzioni 2. POWER IN (PowerCON TRUE IN): per 5. DMX (XLR poli): il collegamento ad una presa di rete...

  • Page 9: Montaggio

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO L’ ARENACOB4HALO può essere collocato su un piano solido. Grazie all’hardware incluso, è possibile il fissaggio di più unità in serie (fig.3) fino ad un massimo di 10 unità. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 10: Funzioni E Impostazioni

    Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE ARENACOB4HALO dispone di un black OLED touch display e 4 pulsanti per accesso alle funzioni del pan- nello di controllo (fig.4). Mode...

  • Page 11: Struttura Menu

    ARENACOB4HALO 3.3 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) DESCRIZIONE 1 DMX Address Address Indirizzamento DMX Default: 001 < 001 > < 001> 2 DMX Channel Channel Modalità DMX < STD 7 Ch > < HALO 1 ch >...

  • Page 12: Dimmer

    ARENACOB4HALO 8 Master/Slave < Master > Imposta la fixture in MASTER/SLAVE Default: Slave < Slave > 9 Back Light Back Light Imposta il tempo di spegnimento del < On > display quando inutilizzato < 10 s > Default: 30 s <...

  • Page 13: Modalità Key Lock

    ARENACOB4HALO Fixture Hours Questa opzione mostra all’utente la quantità di ore del ARENACOB4HALO è stato in uso per tutta la sua durata. Seleziona Fixture Hours. Version Questa opzione mostra all’utente la versione del software attualmente installata nell’unità. Seleziona Version. Selezionare la funzione UID per visualizzare l'ID identificativo per il controllo RDM.

  • Page 14: Collegamento

    ARENACOB4HALO • Servirsi dei connettori DMX dello ARENACOB4HALO e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato nella figura 7. 3.11 COLLEGAMENTO 1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria servendosi di un cavo XLR a 5 poli.

  • Page 15: Collegamenti Della Linea Dmx

    ARENACOB4HALO 3.15 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 16: Canali Dmx

    ARENACOB4HALO 3.17 CANALI DMX Mapping rotation: OFF HALO 1ch HALO 4ch MODE MODE FUNCTION FUNCTION Value Value 1 Ch 4 Ch DIMMER PIXEL 1 0~100% 000 - 255 Dimmer 0~100% 000 - 255 PIXEL 2 Nella modalità HALO, la fixture emulerà un classico...
  • Page 17 ARENACOB4HALO STANDARD - STD 7ch MODE PATTERNS SPEED FUNCTION Static indexing 000 - 029 Value STD 7 Ch Speed slow to fast 030 - 140 DIMMER 0~100% 000 - 255 TBD / Not used 141 - 255 WHITE 0~100% 000 - 255...
  • Page 18 ARENACOB4HALO EXTENDED - EXT 8ch MODE FUNCTION Value EXT 8 Ch DIMMER 0~100% 000 - 255 WHITE PIXEL1 0~100% 000 - 255 WHITE STROBE PIXEL2 0~100% 000 - 255 No function 000 - 030 WHITE Strobe Slow to Fast 031 - 100...

  • Page 19: Manutenzione

    ARENACOB4HALO - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qua- lificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 20 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 21 ARENACOB4HALO TABLE OF CONTENTS Safety General instructions Warnings and installation precautions General information 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3.

  • Page 22: General Instructions

    ARENACOB4HALO WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: General Information

    ARENACOB4HALO GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 24: Introduction

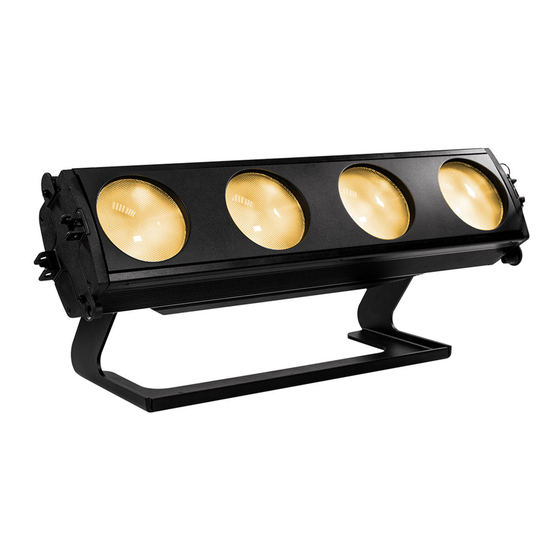

    1.1 DESCRIPTION ARENACOB4HALO is a proper LED version of an “old school” 4 cell DWE Blinder. Its 4 LED Pods not only deliver the punch needed for a blinder at full, but also feature an amber glow for the low level warmth synonymous with a tungsten blinder.
  • Page 25 ARENACOB4HALO • Firmware Upgrade: Yes, via USB-DMX interface (UPBOX1) not included • Master/Slave: for synchronized operation of more units linked in a chain ELECTRONICS • Dimmer: Linear 0~100% electronic dimmer • Dimmer Curves: 4 Different dimming curves available • Strobe/Shutter: 1-28 Hz, electronic • Battery Backup: Battery backup for user operation without connecting to the main power...

  • Page 26: Operating Elements And Connections

    ARENACOB4HALO 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.2 1. LOCKING KNOB for the mounting bracket 5. DMX OUT (5-pole XLR): 2. POWER (PowerCON TRUE IN): 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C connection to a socket (100-240V~/50-60Hz) 6.

  • Page 27: Installation

    - 2 - INSTALLATION 2.1 MOUNTING ARENACOB4HALO may be set up on a solid and even surface. More units can also be mounted together with the included hardware (max 10 pcs for each column). For fixing, stable mounting clips are required.

  • Page 28: Functions And Settings

    ARENACOB4HALO - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 29: Menu Structure

    ARENACOB4HALO 3.3 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) DESCRIZIONE 1 DMX Address Address DMX address Default: 001 < 001 > < 001> 2 DMX Channel Channel DMX Channel mode < STD 7 Ch > < HALO 1 ch >...

  • Page 30: Dimmer

    ARENACOB4HALO 8 Master/Slave < Master > Default: Slave < Slave > 9 Back Light Back Light < On > Default: 30 s < 10 s > ON ( display light always On) 10 s:, 20 s, 30 s < 20 s >...

  • Page 31: Key Lock

    ARENACOB4HALO Fixture Hours This option shows the user the amount of hours the ARENACOB4HALO has been in use throughout its lifetime. Select Fixture Hours. Version This option shows the user the software version currently installed in the unit. Select Version.

  • Page 32: Linking

    ARENACOB4HALO • Press the UP/DOWN button and select [Master] to set the drive as a master. • Press the ENTER button for save the setting. 3.11 LINKING • Connect the DMX OUT of the master unit via 5-pole XLR cable to the DMX IN of the first slave unit.

  • Page 33: Connection Of The Dmx Line

    ARENACOB4HALO 3.15 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 34: Dmx Control

    ARENACOB4HALO 3.19 DMX CONTROL Mapping rotation: OFF HALO 1ch HALO 4ch MODE MODE FUNCTION FUNCTION Value Value 1 Ch 4 Ch DIMMER PIXEL 1 0~100% 000 - 255 000 - 255 Dimmer 0~100% PIXEL 2 In HALO mode, the fixture emulates dimmer curve...
  • Page 35 ARENACOB4HALO STANDARD - STD 7ch MODE PATTERNS SPEED FUNCTION Static indexing 000 - 029 Value STD 7 Ch Speed slow to fast 030 - 140 DIMMER 0~100% 000 - 255 TBD / Not used 141 - 255 WHITE 0~100% 000 - 255...
  • Page 36 ARENACOB4HALO EXTENDED - EXT 8ch MODE FUNCTION Value EXT 8 Ch DIMMER 0~100% 000 - 255 WHITE PIXEL1 0~100% 000 - 255 WHITE STROBE PIXEL2 0~100% 000 - 255 No function 000 - 030 WHITE Strobe Slow to Fast 031 - 100...

  • Page 37: Maintenance

    ARENACOB4HALO - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 39 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 42 NOTES...
  • Page 43 NOTES...
  • Page 44 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
