Pinout of DB15 ANALOG OUT 13 - 16 connector
- Pin 1: ANALOG 13 OUT +
- Pin 2: GND
- Pin 3: ANALOG 14 OUT +
- Pin 4: GND
- Pin 5: ANALOG 15 OUT +
- Pin 6: GND
- Pin 7: ANALOG 16 OUT +
- Pin 8: GND
2.1.2.3. Digital Inputs and Outputs.

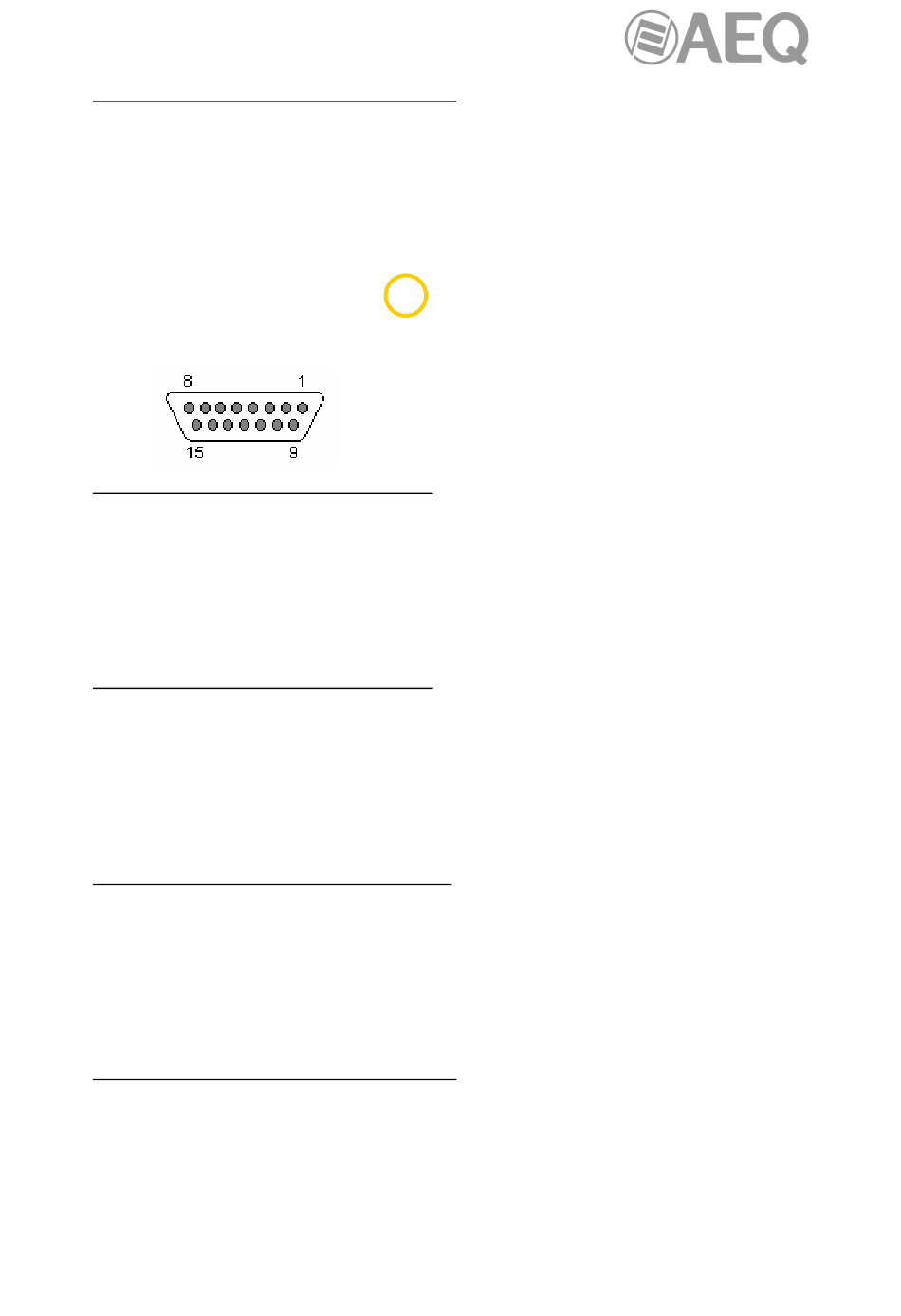

The physical connectors used are DB15-female. INPUTS (IN) connectors are placed in the
bottom row while OUTPUTS (OUT) are located in the upper row, with the following pinout:
Pinout of DB15 DIGITAL IN 17 - 24 connector
- Pin 1: DIGITAL 17-18 IN +
- Pin 2: GND
- Pin 3: DIGITAL 19-20 IN +
- Pin 4: GND
- Pin 5: DIGITAL 21-22 IN +
- Pin 6: GND
- Pin 7: DIGITAL 23-24 IN +
- Pin 8: GND
Pinout of DB15 DIGITAL IN 25 - 32 connector
- Pin 1: DIGITAL 25-26 IN +
- Pin 2: GND
- Pin 3: DIGITAL 27-28 IN +
- Pin 4: GND
- Pin 5: DIGITAL 29-30 IN +
- Pin 6: GND
- Pin 7: DIGITAL 31-32 IN +
- Pin 8: GND
Pinout of DB15 DIGITAL OUT 17 - 24 connector
- Pin 1: DIGITAL 17-18 OUT +
- Pin 2: GND
- Pin 3: DIGITAL 19-20 OUT +
- Pin 4: GND
- Pin 5: DIGITAL 21-22 OUT +
- Pin 6: GND
- Pin 7: DIGITAL 23-24 OUT +
- Pin 8: GND
Pinout of DB15 DIGITAL OUT 25 - 32 connector
- Pin 1: DIGITAL 25-26 OUT +
- Pin 2: GND
- Pin 3: DIGITAL 27-28 OUT +
- Pin 4: GND
- Pin 5: DIGITAL 29-30 OUT +
- Pin 6: GND
- Pin 7: DIGITAL 31-32 OUT +
- Pin 8: GND
- Pin 9: ANALOG 13 OUT -
- Pin 10: GND
- Pin 11: ANALOG 14 OUT -
- Pin 12: GND
- Pin 13: ANALOG 15 OUT -
- Pin 14: GND
- Pin 15: ANALOG 16 OUT -
C
- Pin 9: DIGITAL 17-18 IN -
- Pin 10: GND
- Pin 11: DIGITAL 19-20 IN -
- Pin 12: GND
- Pin 13: DIGITAL 21-22 IN -
- Pin 14: GND
- Pin 15: DIGITAL 23-24 IN -
- Pin 9: DIGITAL 25-26 IN -
- Pin 10: GND
- Pin 11: DIGITAL 27-28 IN -
- Pin 12: GND
- Pin 13: DIGITAL 29-30 IN -
- Pin 14: GND
- Pin 15: DIGITAL 31-32 IN -
- Pin 9: DIGITAL 17-18 OUT -
- Pin 10: GND
- Pin 11: DIGITAL 19-20 OUT -
- Pin 12: GND
- Pin 13: DIGITAL 21-22 OUT -
- Pin 14: GND
- Pin 15: DIGITAL 23-24 OUT -
- Pin 9: DIGITAL 25-26 OUT -
- Pin 10: GND
- Pin 11: DIGITAL 27-28 OUT -
- Pin 12: GND
- Pin 13: DIGITAL 29-30 OUT -
- Pin 14: GND
- Pin 15: DIGITAL 31-32 OUT -
AEQ
NETBOX 32 AD / NETBOX 8 AD / NETBOX DSP
Audio over IP multichannel interfaces
9
