3.1

Transport

Während des Transportes sind die Filter gegen Verrutschen und Herunterfallen zu sichern.
Werden die Filter zum Transport mit Spanngurten gesichert, ist zu gewährleisten, dass der
Filter unbeschädigt bleibt.
Beanspruchungen durch Stöße sind unbedingt zu vermeiden. Auf keinen Fall dürfen die
Filter über den Untergrund gerollt oder geschleift werden.
3.2

Lagerung

Eine notwendige Zwischenlagerung der Filter muss auf einem geeigneten, ebenen Unter-
grund erfolgen. Während der Lagerung muss eine Beschädigung durch Umwelteinflüsse
oder Fremdeinwirkung vermieden werden.
Ø 8 5 0 [3 3 ,5 ]
Ø 6 3 0 [2 4 ,8 ]

3. Transport und Lagerung

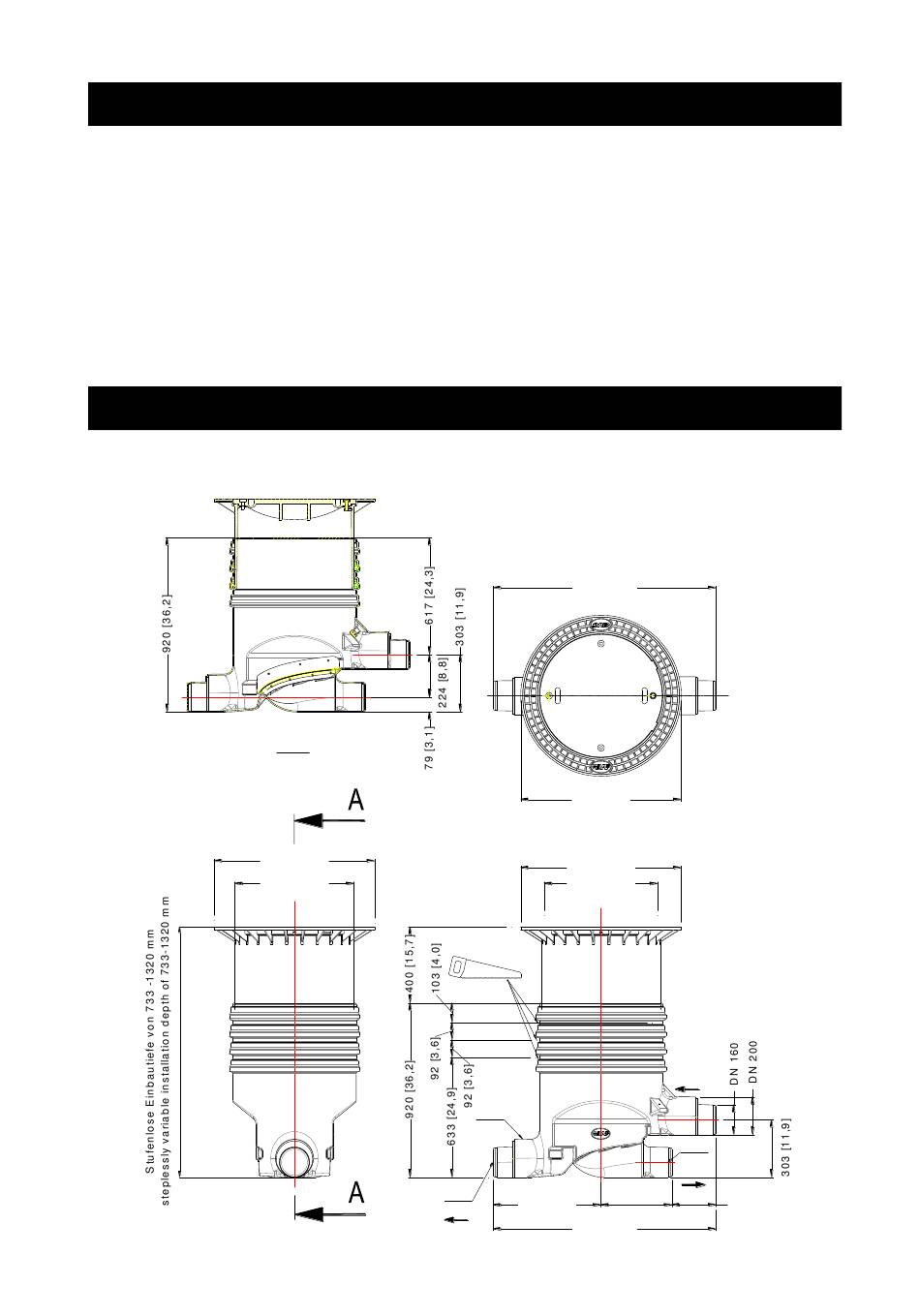

4. Technische Daten

A -A
D N 1 6 0
A b la u f
Seite 3 von 20
1 1 8 0 [4 6 ,5 ]
8 5 0 [3 3 ,5 ]
Ø 8 5 0 [3 3 ,5 ]
Ø 6 0 0 [2 3 ,6 ]
D N 2 0 0
3 7 5 [1 4 ,8 ]
5 7 0 [2 2 ,4 ]
1 1 8 0 [4 6 ,5 ]
Z u la u f
D N 1 6 0
T a n k
2 3 5 [9 ,3 ]
