3.1 Transport

Durant le transport, les filtres doivent être sécurisés afin de ne pas être endommagés et ne
pas glisser ou tomber du camion. Si les filtres sont arrimés avec des sangles, il faut s'assurer
que celles-ci n'ont pas endommagées les filtres.
Manipuler avec précaution et éviter tout coup. En aucun cas les filtres ne doivent être roulés
ou traînés sur le sol.

3.2 Stockage

Le stockage des filtres doit se faire sur un sol adapté, plat et sans objet pointu. Durant le
stockage veiller à ce qu'aucun élément extérieur ou environnemental n'endommage les fil-
tres.

3. Transport et stockage

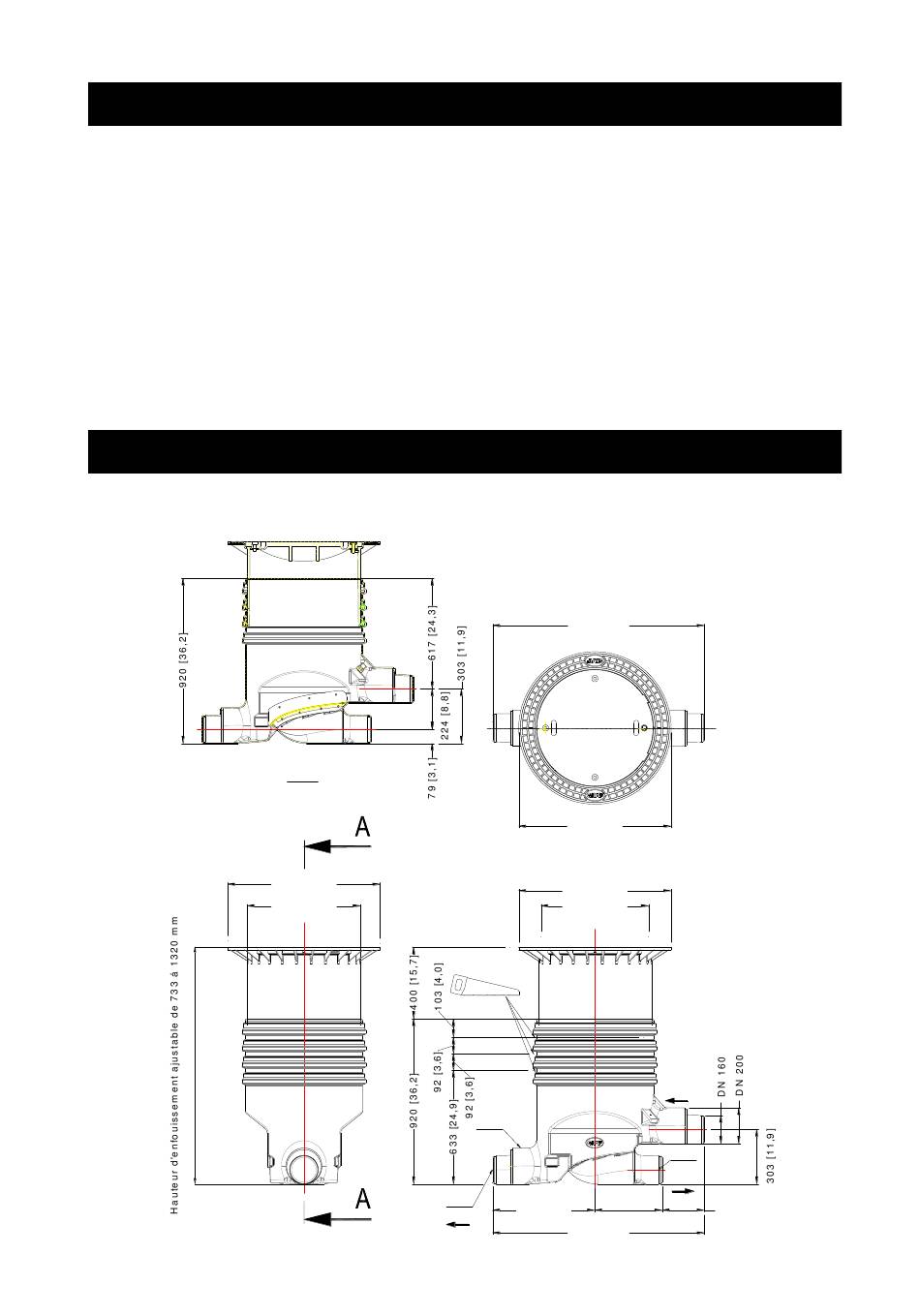

4. Caractéristiques techniques
A -A
Ø 8 5 0 [3 3 ,5 ]
Ø 6 3 0 [2 4 ,8 ]
Page 13 sur 20
1 1 8 0 [4 6 ,5 ]
8 5 0 [3 3 ,5 ]
Ø 8 5 0 [3 3 ,5 ]
Ø 6 0 0 [2 3 ,6 ]
D N 2 0 0
3 7 5 [1 4 ,8 ]
D N 1 6 0
5 7 0 [2 2 ,4 ]
S o rtie
1 1 8 0 [4 6 ,5 ]
E n tré e
D N 1 6 0
C u ve
2 3 5 [9 ,3 ]
