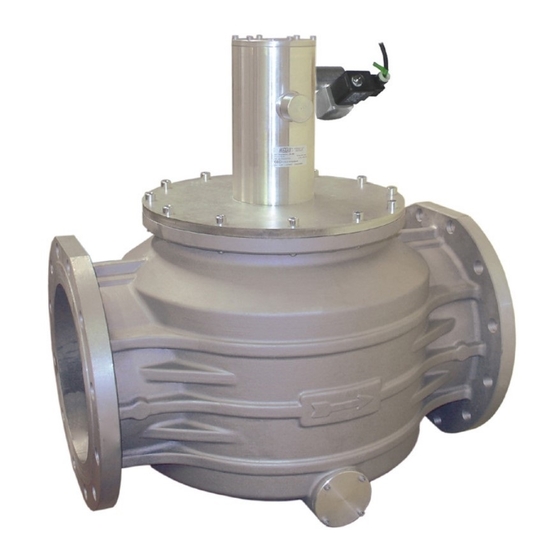

Normally closed manual reset solenoid valve for gas
Hide thumbs Also See for M16/RM N.C. DN 65 EEX:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ÉLECTROVANNE A RÉARMEMENT MANUEL NORMALEMENT FERMÉE POUR GAZ
ELECTROVÁLVULA CON REARME MANUAL NORMALMENTE CERRADA PARA GAS
Pressione massima di esercizio
Maximum operating pressure
Pression maximum de fonctionnement
Presión máxima de funcionamiento
Attacchi flangiati/ Flanged connections
Raccords à brides / Conexiones embridadas
Norma di riferimento
Reference standard
Norme de référence
Patrón de referencia
In conformità a
In conformity with
Conforme a
Conforme
M16/RM N.C. EEX
ELETTROVALVOLA A RIARMO MANUALE NORM. CHIUSA PER GAS
NORMALLY CLOSED MANUAL RESET SOLENOID VALVE FOR GAS
I T
I T
DN 65 - DN 80 - DN 100 - DN 125 - DN 150 - DN 200 - DN 250 - DN 300
Regolamento (UE)
2016/426
Direttiva PED
2014/68/UE
E N
E N
0,5 - 6 bar
EN 161
Regulation (EU)
2016/426
PED Directive
2014/68/EU
Madas Technical Manual - 2|2.2b - REV. 0 of 10
S
eCtion
2
CE-51AT1440
0051
0497
II 2G - II 2D
MADE IN ITALY
F R
F R
Règlement (UE)
Reglamento (UE)
2016/426
Directive PED
Directiva PED
2014/68/UE
2014/68/UE
May 2018 - M16/RM N.C. EEX
th
C
hapter
2.2b
E S
E S
2016/426
