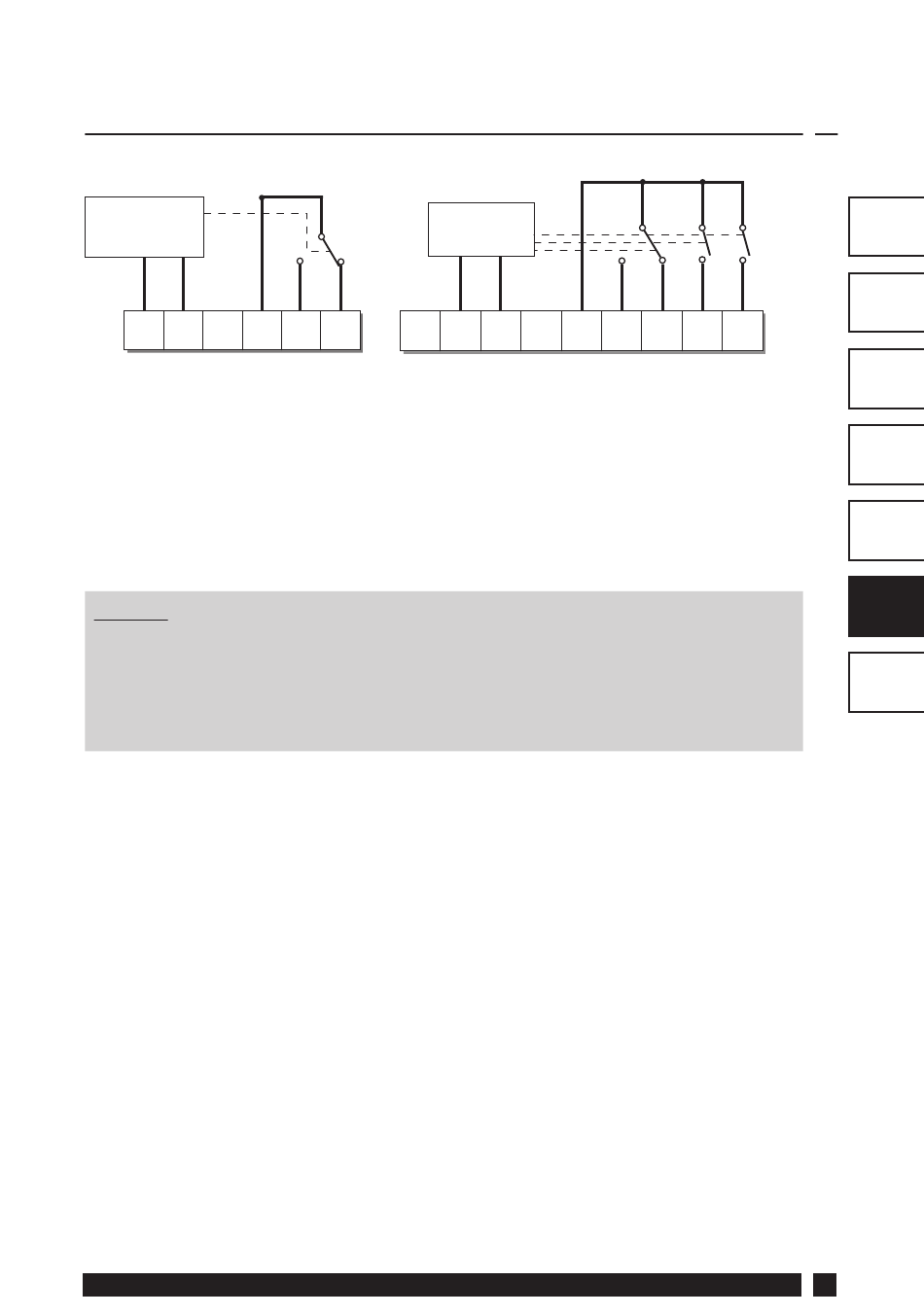

3.3 Електропроводка приймача RX
(тільки моделі RF)
RX1
ELECTRONICS
N L 1 2 3 4
COM
1) Для систем, що живляться від мережі, приєднайте контакт
2 до фазового дроту мережі.
2) Живлення до пристрою не повинне перемикатися за
допомогою реле часу.
УВАГА
Щоб гарантувати, що заводські програми встановлені та
мікрокомп'ютер працює належним чином, необхідно до
початку будь-яких процедур введення в експлуатацію або
програмування натиснути та потримати кнопку RESET.
Danfoss Heating
RX2 & RX3
ELECTRONICS
A B C 1 2 3 4 5 6
ZONE ZONE
N
1 ON 1 OFF
L
COM ZONE
ZONE
1 ON 1 OFF
GB
TERMINAL 6
GR
RX3 ONLY
ZONE
ZONE
TR
2 ON 3 ON
LV
LT
