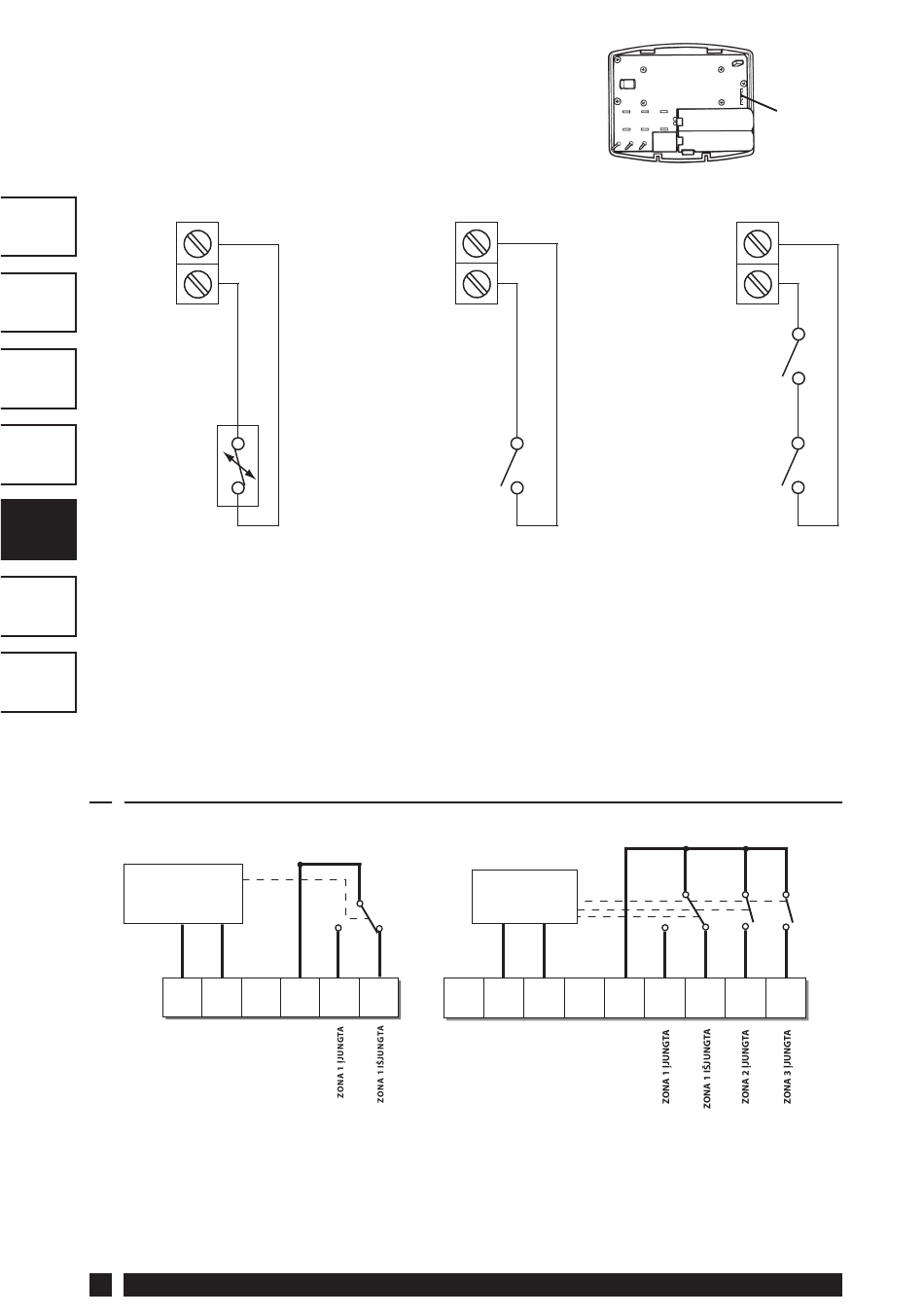

Modeliai su nuotolinio daviklio jungtimis
Kontaktų blokelis nuotoliniam valdymui yra
ant kontūro plokštės virš baterijų.
GB
S1/D
S2/E
GR
TR
LV
LT
Konfi gūruojamas
nuotoliniam
UA
patalpos davikliui
ar apribojimo
davikliui
RU
3.3 RX imtuvo laidų sujungimas (tik RF modeliai)
RX1
Elektronika
N L
1) Elektros tinkle veikiančioms sistemoms prijunkite gnybtą 2 prie
elektros tiekimo tinklo.
2) Energijos tiekimas prietaisui negali būti įjungiamas laiko relės
pagalba.
62
S1/D
S2/E
Langų arba nuotolinio
jungiklio kontaktas
(NO - Normaliai atidarytas
arba
NC - Normaliai uždarytas)
Konfi gūruojamas
langų kontaktams arba
tokiam kontaktui, kaip
nuotolinis jungiklis.
1 2 3 4
COM
Langų kontaktas
(NC - Normaliai uždarytas)
Nuotolinio jungiklio
(NC - Normaliai uždarytas)
RX2 ir RX3
Elektronika
A B C 1 2 3 4 5 6
N L
COM
/D
/E
Nuotolinio
valdymo
jungtis
S1/D
S2/E
kontaktas
Konfi gūruojamas
langų kontaktams
ir tokiam kontaktui,
kaip nuotolinis
jungiklis.
GNYBTAS 6
TIK RX3
