Електропроводка Приймача Rx (Тільки Моделі Rf) - Danfoss TP5001 Range Installation Manual

S1/D
S2/E
Конфігурація
для
дистанційного
кімнатного
датчика або
обмежуючого
датчика

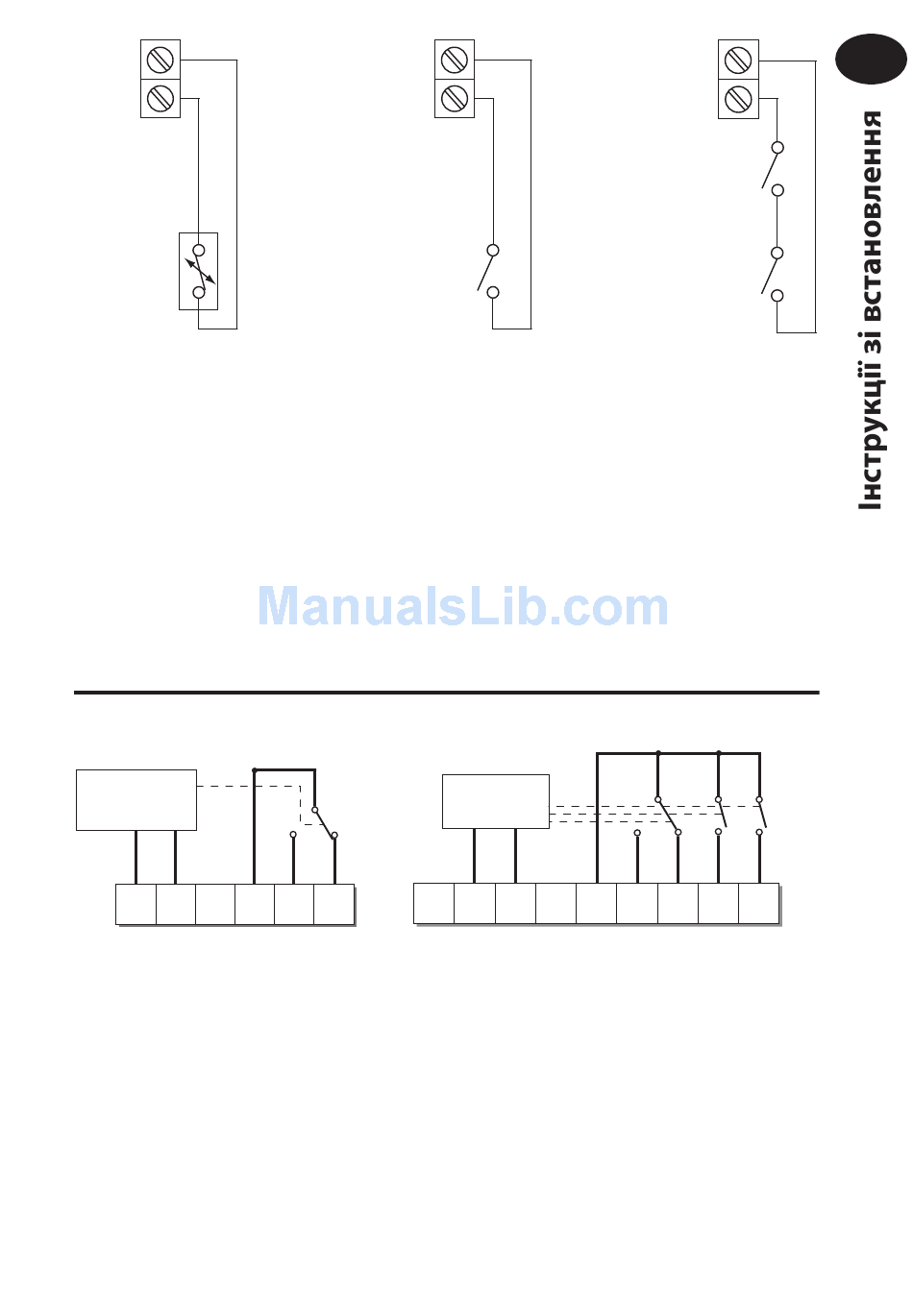

Електропроводка приймача RX (тільки моделі RF)
RX1
ELECTRONICS
N L 1 2 3 4
COM
1) Для систем, що живляться від мережі, приєднайте контакт 2 до фазового
дроту мережі.
2) Живлення до пристрою не повинне перемикатися за допомогою реле часу.
S1/D
S2/E
Контакт вікна
або дистанційного
перемикача
(нормально
розімкнений
або нормально
замкнений)
Конфігурація
для контакту
вікна або іншого
контакту, такого
як контакт
дистанційного
перемикача
RX2 & RX3
A
ZONE
ZONE
1 ON 1 OFF
ELECTRONICS
B C 1 2 3 4 5 6
N L
COM
ZONE
S1/D
S2/E
Контакт вікна
(нормально
замкнений)
Контакт
дистанційного
перемикача
(нормально
замкнений)
Конфігурація для
контакту вікна та
іншого контакту,
такого як контакт
дистанційного
перемикача
TERMINAL 6
RX3 ONLY
ZONE ZONE ZONE
1 ON 1 OFF 2 ON 3 ON
UA
43
