PULSER-M
153
93
40
K 1 2 U 3 4 U K G G
Fig 1
1 2 3 4
G G
Fig 2
1 2 3 4
G G
G G
TG-K3xx
TG-G1xx
Fig 3
1 2 3 4
G G
G G
TG-R4xx
1
3
Fig 4
Box 116 428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
INSTRUKTION
i
Läs denna instruktion innan produkten
monteras och ansluts
Följ alltid de anvisade säkerhetsföreskrifterna
i dokumentationen för att förebygga risken för
brand, elstöt och personskador

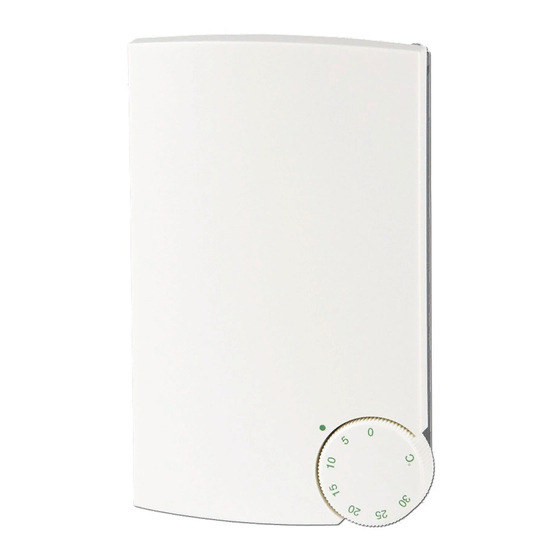

Triac-regulator för steglös styrning av elvärme,
med min/max-begränsningsfunktion
PULSER-M är en komplett steglös effektregulator för elvärmestyr-
ning med automatisk spänningsanpassning. Omkopplingsbar för
drift med inbyggd eller extern temperatursensor. Regulatorn arbetar
steglöst genom tidsproportionell styrning - Förhållandet mellan tilltid
och fråntid avpassas efter det rådande effektbehovet. Ingång för
separat givare för min- eller maxbegränsning av inblåsningstempe-
raturen vid rumsreglering.
PULSER-M är endast avsedd för elvärmestyrning. Reglerprincipen
gör att den inte kan användas till motor- eller belysningsstyrning.
PULSER-M kan inte användas för styrning av 3-fas värmare.
Installation
Tag av locket. Låsskruven finns bakom ratten. Montera PULSER-M
lodrätt med kylflänsen uppåt.
Använd skruv med skalldiameter max 5.5 mm.
Fästhålen har centrumavstånd 60 mm för att PULSER-M ska passa
på eldosa.
Ska PULSER-M användas med den inbyggda givaren monteras
PULSER-M ca 1,5 m över golvet på plats med representativ tempe-
ratur. Luften ska kunna cirkulera fritt kring apparaten utan att hindras
av dörrar eller möbler.
PULSER-M avger c:a 20 W förlustvärme som måste kunna
kylas bort. Max omgivningstemp vid max installerad effekt: +30°C.
Omgivningstemp 0 - 30°C icke kondenserande
Kapslingsklass: IP20
Inkoppling
Matningsspänning (fig 1) Plint 1 och 2. Polaritetsoberoende.
Matningsspänning: 200 - 415 V AC, 50 - 60 Hz med automatisk
spänningsanpassning.
Max ström: 16 A.
Matningen till PULSER-M ska ske via en allpolig brytare med
brytavstånd >3 mm. Kylflänsen är spänningsförande.
INSTRUKTION
Belastning (fig 1) Plint 3 och 4.
Resistiv en- eller två-fas värmare.
Max belastning:
3680W vid 230V (16A)
6400W vid 400V (16A)
Min belastning:
230W vid 230V (1A)
400W vid 400V (1A)
Extern givare och börvärde (fig 2 - 6)
Plint G och G. Polaritetsoberoende.
Vid drift med extern börvärdesinställning och/eller givare
måste motsvarande funktion kopplas bort i PULSER-M. Detta
görs genom att ställa skjutomkopplarna till höger om plintraden i
enlighet med motsvarande figur.
Nattsänkning (fig 7) Plint K och K
Potentialfri slutning ger nattsänkning 0 - 10K ställbart med
potentiometer i PULSER-M.
Min/max-begränsningsgivare (fig 8 och 9)
Plint M och M. Polaritetsoberoende.
Välj funktion med skjutomkopplarna. Ställ begränsningstem-
peraturen på potentiometern vid MM-plinten. Moturs ändläge
motsvarar givarens nedre gränstemperatur och medurs ändläge
dess övre gränstemperatur. Varje delstreck är 3 K.
Om min/max-begränsningsfunktionen inte används skall
skjutomkopplarna 3 och 4 vara i nedre läget.
PULSER-M-givarna har hög potential mot noll och jord
(>200V). Kablering och installation av extern givare ska alltså
följa gällande föreskrifter för nätspänningsinstallationer.
Börvärdesbegränsning
Börvärdesinställningen kan mekaniskt begränsas med hjälp av
begränsningsskivorna bakom ratten.
Ställ börvärdesratten på ett värde inom det önskade intervallet.
Drag av ratten.
Lossa låsskruven som låser skivorna. Vrid den blå skivan så att
tappen hamnar strax nedanför den undre begränsningstempe-
raturen. Måtta med hjälp av markeringarna i botten på lockets
ratturtag. Markeringarna har 5° delning.
Ställ på motsvarande sätt den röda skivans tapp strax över den
övre begränsningstemperaturen.
Drag fast skruven utan att rubba skivornas läge.
