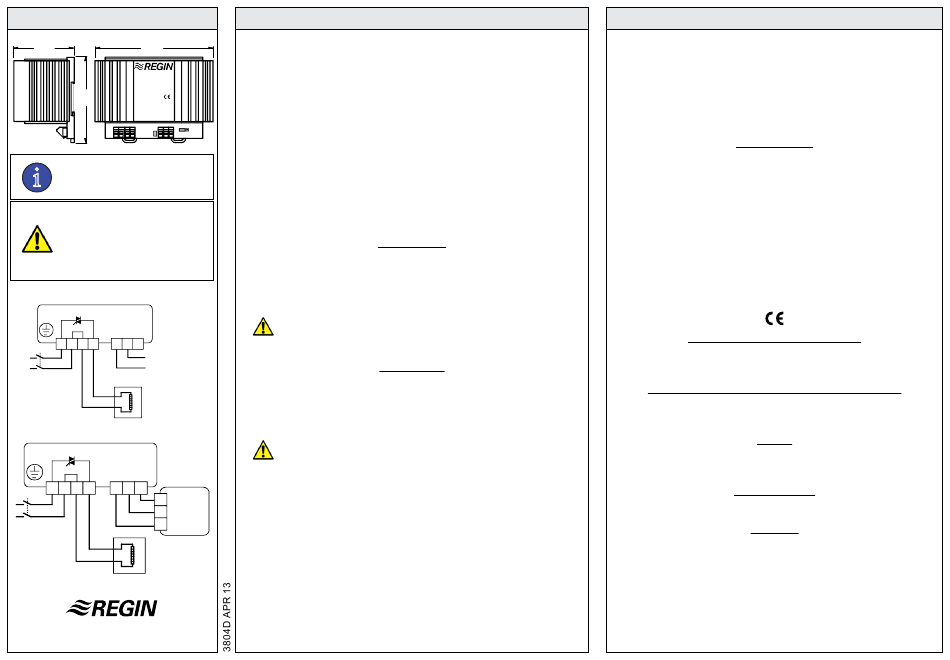

INSTRUKTION
Triac-regulator för steglös styrning
av elvärme

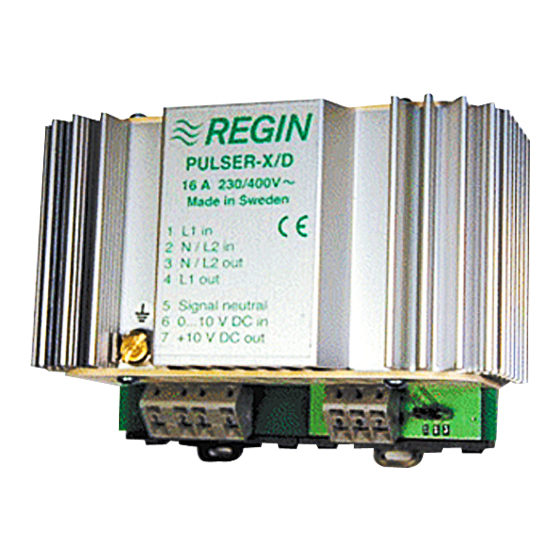

PULSER-X/D är en komplett steglös effektmodul för elvärmestyr-
ning. PULSER-X/D är avsedd att styras av regulator med 0...10 V
DC utgångssignal. Effektmodulen arbetar steglöst genom tidspro-
portionell styrning - Förhållandet mellan tilltid och fråntid avpassas
efter det rådande effektbehovet. Den har automatisk spänningsan-
passning.
PULSER-X/D är endast avsedd för elvärmestyrning.
Reglerprincipen gör att den inte kan användas till motor- eller belys-
ningsstyrning.
PULSER-X/D kan inte användas för styrning av 3-fas värmare.
PULSER-X/D är avsedd för montering på DIN-skena.
Installation
Montera PULSER-X/D på DIN-skena i apparatskåp eller annan
kapsling.
Montera PULSER-X/D lodrätt med texten rättvänd.
Skyddsform: IP20
Omgivningstemperatur: 0 - 40°C. Icke kondenserande
PULSER-X/D avger c:a 20W förlustvärme som måste kunna
kylas bort.
Inkoppling
Matningsspänning
Plint 1 och 2. Polaritetsoberoende.
Matningsspänning: 230 eller 400 V AC, 50 - 60 Hz med automatisk
spänningsanpassning.
Max ström: 16A.
Matningen till PULSER-X/D skall ske via en allpolig brytare
med brytavstånd >3mm. PULSER-X/D skall jordas.
Belastning
Plint 3 och 4.
Resistiv en- eller två-fas värmare.
Max belastning: 3680W vid 230V (16A)
6400W vid 400V (16A)
Min belastning: 230W vid 230V (1A)
400W vid 400V (1A)
Extern styrsignal (fig 1)
Plint 5= Signalnoll
Plint 6 = 0...10 V DC.
Styrsignalingången är galvaniskt skild från matande nätspänning.
För att minimera påverkan från externa störningar skall signalkabla-
INSTRUKTION
get hållas så kort som möjligt (<25 m).
Fast ställbar utstyrning (fig 2)
PULSER-X/D kan även användas med manuellt ställbar utstyr-
ning. Plint 7 har +10 V DC ut. Genom att koppla in en TBI-100
enligt fig 2 kan PULSER-X/D med ratten på
TBI-100 ställas till önskad utstyrning 0...100%.
Inställningar
Pulsperiod
PULSER-X/D pulsar hela den tillkopplade effekten Till-Från.
PULSER-X/D anpassar medeleffekten till det rådande effektbe-
hovet genom att steglöst anpassa förhållandet mellan Till-tid och
Från-tid.
Pulsperioden (= summan av Till-tid och Från-tid) är med bygeln
på kretskortet ställbar till tre olika värden.
Ingen bygel, d.v.s. tre fria pinnar = 120 sekunder
Pinne 1 och 2 byglade = 60 sekunder
Pinne 2 och 3 byglade = 6 sekunder
PULSER-X/D är nollgenomgångsstyrd för att eliminera radiostör-
ningar.
LVD, lågspänningsdirektivet
Produkten uppfyller kraven i det europeiska lågspänningsdirek-
tivets (LVD) standarder EN 60669-1 och EN 60669-2-1.
EMC emissions- och immunitetsstandard
Produkten uppfyller kraven i EMC-direktivet 2004/108/EG ge-
nom produktstandard EN 61000-6-2 och EN 61000-6-3.
RoHS
Produkten uppfyller Europaparlamentets och rådets direktiv
2011/65/EU.
Teknisk hjälp
Hjälp och råd på telefon: 031 - 720 02 30
Kontakt
AB Regin, Box 116, 428 22 Kållered
Tel: +46 31 720 02 00, Fax: +46 31 720 02 50
www.regin.se, info@regin.se
(leveransinställning)
