Sim2 E-LINK HT300 Manual De Uso E De Instalação page 5

1
4
6
12 11 13 17
14
15
16
20
3
2
5
7
10
9
19
18
21
22
8

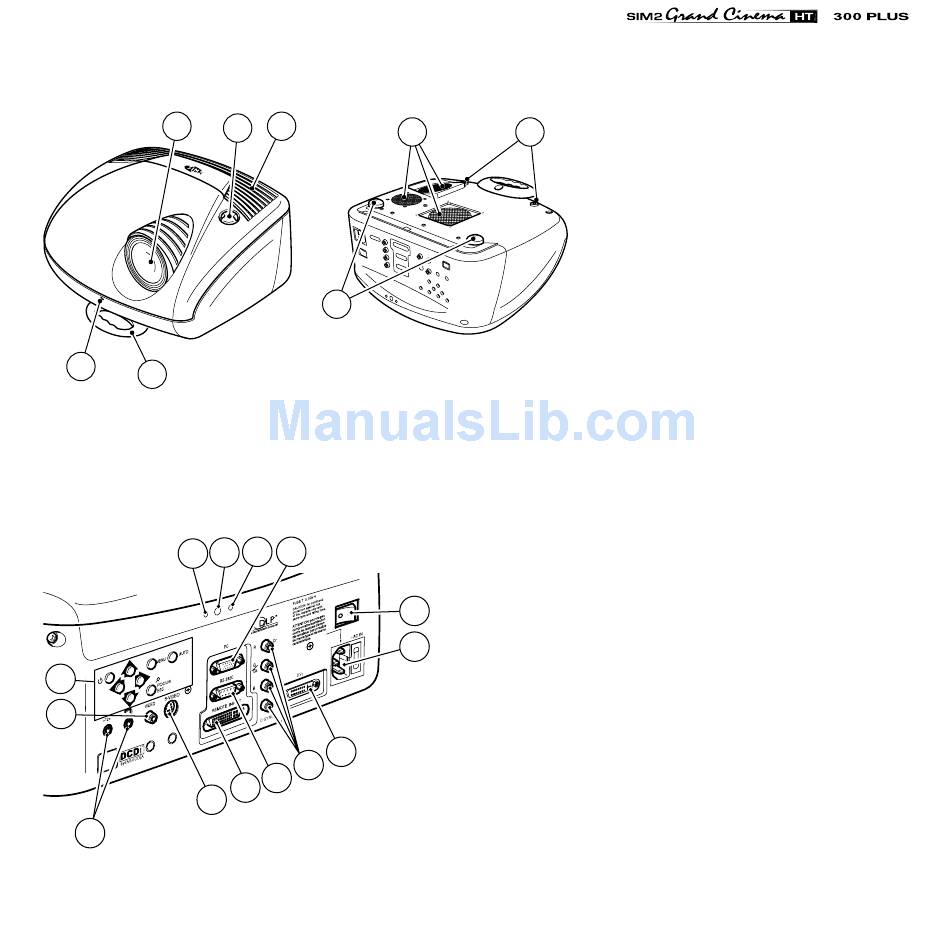

1 Lente de projeção.
2 Botão de regulação da alça da lente de projeção.
3 Aberturas da entrada do ar de arrefecimento.
4 Receptor frontal do telecomando a raios infravermelhos.
5 Aberturas da saída do ar de arrefecimento.
6 Asa giratória para o transporte.
7 Pézinhos reguláveis a parafuso.
8 Furos para os parafusos de fixação ao gancho para o
suporte no teto ou na parede.
9 Tomada da rede com fusível de proteção.
10 Interruptor rede.
11 Receptor posterior do telecomando a raios infravermelhos.
12 Vigia verde.
13 Vigia vermelha.
14 Teclado.
15 Entrada vídeo compósito.
16 Entrada S-Vídeo.
17 Entrada VGA.
18 Entrada RGB / componentes YCrCb.
19 DVI
20 Saídas para o acionamento dos écrans motorizados.
21 Conector interface RS232.
22 Conector cabo Interface Entradas Remotas (RI2).
