Sim2 E-LINK HT300 Manual De Uso E De Instalação page 10

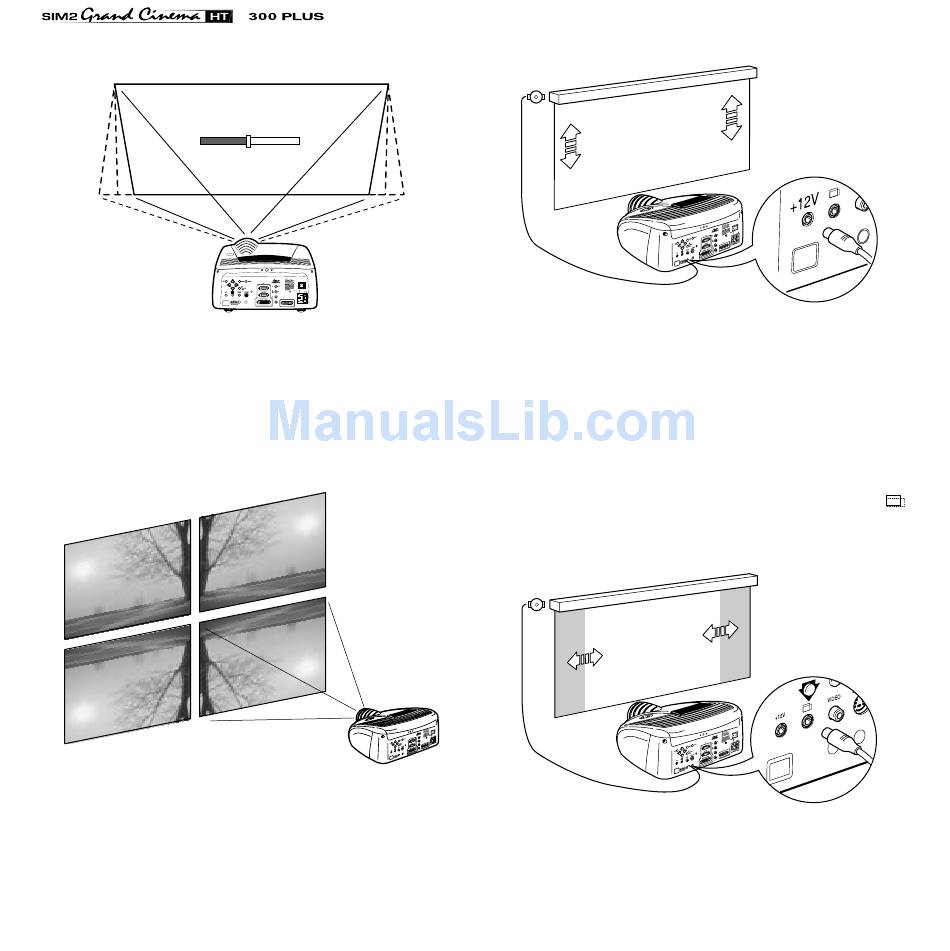

Trapézio que se encontra no menu Instalação (Fig. 9) .
KEYSTONE
Mediante a palavra Orientação no menu Instalação é possível
inverter baixo-cima ou então virar especularmente entre direita
e esquerda a imagem projetada (Fig. 10) , de modo a adequá-
la às configurações de instalação frontal, frontal ao tecto,
traseira, atrás do teto.
É possível utilizar um écran motorizado a desaparecimento
extraindo o comando de acionamento da saída +12V situado
na parte de trás do projetor ou na Interface Entradas Remotas
(opcional) (Fig. 11) .
8
20%
DVI
C-SYNC
Fig. 10
Fig. 9
Esta saída se ativa (tensão 12 Vdc), quando o projetor está
ligado e se desativa (nenhuma tensão em saída) quando o
projetor está no estado de stand-by.
Além disso é possível utilizar telas (ou cortinas) de cor preta
e motorizadas a desaparecimento para delimitar o écran de
projeção quando se troca o formato da imagem projetada
(Fig. 12) .
O comando de acionamento pode ser extraído da saída
situada na parte de trás do projetor ou sobre a Interface
Entradas Remotas (opcional).
Para as instalações atrás é necessário utilizar um oportuno
écran translúcido.
Fig. 11
Fig. 12
