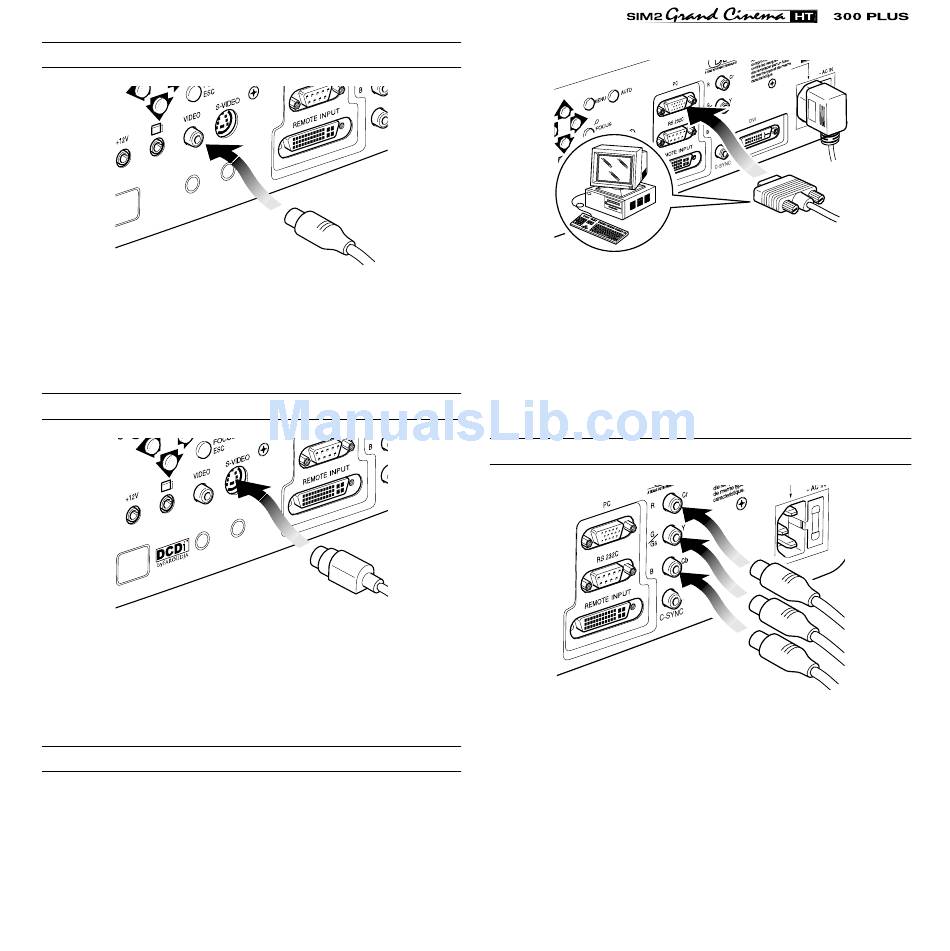

ENTRADA VÍDEO COMPÓSITO
COMPOSITE VIDEO
Apliquem a esta entrada um sinal "vídeo compósito em banda
base" (CVBS) mediante um cabo com conector de tipo RCA
(Fig. 17) .
ENTRADA S-VÍDEO
Apliquem a esta entrada um sinal "S-Vídeo" (S-VÍDEO / S-VHS)
mediante um cabo com conector de tipo mini-DIN S-VÍDEO
(Fig. 18) .
ENTRADA VGA
Apliquem a esta entrada um sinal vídeo ou gráfico de tipo RGB
mediante um cabo com conector de tipo DB15HD
O dispositivo do qual provém o sinal (tipicamente computador
pessoais ou consolas para videojogos) deve poder fornecer
sincronismos separados H/V ou sincronismos compósitos H+V
ou sincronismos compósitos no sinal verde (RGsB) (Fig. 19) .
CVBS
S-VIDEO
Fig. 17
Os sinais vídeo ou gráficos aplicáveis a esta fonte podem haver
freqüência de varredura eletrónica horizontal (H-sync)
compreendida entre 15 e 80 kHz e freqüência de quadro (V-
sync) compreendida entre 40 e 100 Hz. A resolução da imagem
pode variar entre 640 x 480 e 1600 x 1200 pixel (VGA, SVGA,
XGA, SXGA, UXGA).
ENTRADA RGB/YC
Fig. 18
Apliquem a esta entrada um sinal vídeo de tipo RGB ou então
de tipo "componentes" YCrCb, com sincronismos compósitos
no sinal verde (RGsB) ou no sinal de luminância (YsCrCb)
mediante um cabo com conectores de tipo RCA (Fig. 20) .
Também é possível ligar a esta entrada um sinal vídeo de tipo
RGB ou então de tipo YCrCb com sincronismos compósitos
separados sobre um quarto cabo, de ligar com conector de
tipo RCA à entrada COMP.
C
R B
RG B - Y C C
S S R B
COMPONENT
VIDEO
Fig. 19
Fig. 20
11
