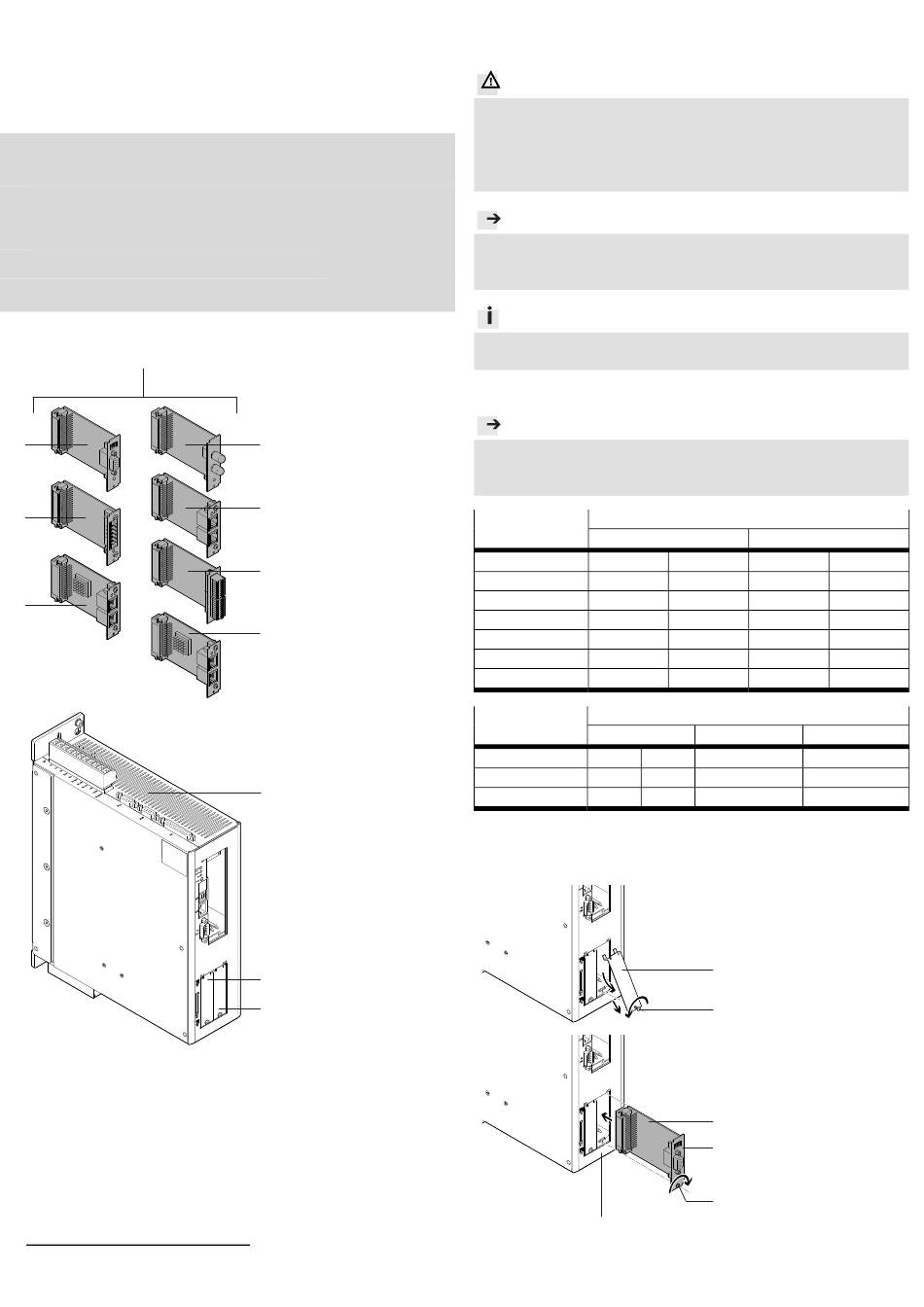

Festo CAMC Series Assembly Instructions

Montageanleitung (Original: de)
8037095
1405d
Interface
CAMC
1. Teileliste
1
A
B
G
11375d_1
11375d_5
2. Bestimmungsgemäße Verwendung
Interface CAMC:
Montage in die Einschubschächte (X)/(Y) ( Tabellen).
1)
Die Motorcontroller CMMS-AS und CMMS-ST verfügen nur über einen Einschub-
schacht EXT.
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1 Interface
CAMC-...
(A) CAMC-PB (PROFIBUS)
C
(B) CAMC-DN (DeviceNet)
(C) CAMC-SC (SERCOS)
(D) CAMC-EC (EtherCAT)
(E) CAMC-D-8E8A (I/O)
D
(F) CAMC-F-PN (PROFINET)
(G) CAMC-F-EP (EtherNet/IP)
E
F
Nicht im Lieferumfang:
2 Motorcontroller
CMMP-AS-...-M3
2
CMMP-AS
CMMD-AS
CMMS-AS
CMMS-ST
(X) Einschubschacht
1)
EXT/EXT1
(Y) Einschubschacht
1)
EXT2
X
Y
3. Sicherheitshinweise und Hinweise zur Montage
Warnung
Elektrische Spannung.
Verletzung (Tod) durch Stromschlag.
 Stromversorgung vor Montagearbeiten abschalten.
5 Minuten warten. Motorcontroller 2 ist erst dann restlos entladen.
 Weitere Sicherheitshinweise beachten ( mitgeltende Dokumente).
Hinweis
Elektrostatisch gefährdete Bauelemente.
Störung der internen Elektronik durch elektrostatische Entladung.
 Platine nicht berühren.
Info
Mitgeltende Dokumente
 Beschreibung Motorcontroller 2
(1x)
4. Zulässige Einschubschächte und Interfaces
Hinweis
Funktionsstörung und Sachschaden durch unsachgemäße Montage.
 Nur ein Interface 1 je Motorcontroller montieren.
Ausnahme: Interface (E) ist zweifach zulässig ( Tabellen).
1 Interface 2 Motorcontroller
CMMP-AS-...-M3
(A) CAMC-PB −
(B) CAMC-DN EXT1
(C) CAMC-SC −
(D) CAMC-EC −
(E) CAMC-D-8E8A EXT1
(F) CAMC-F-PN −
(G) CAMC-F-EP −
1 Interface 2 Motorcontroller
CMMD-AS
(1x)
(A) CAMC-PB EXT1
(B) CAMC-DN EXT1
(E) CAMC-D-8E8A EXT1
5. Montage
Beispiel: Motorcontroller CMMP-AS-...-M3:
11375d_2
11375d_3
M
CMMP-AS
EXT2 −
− EXT1
− −
EXT2 −
EXT2 EXT1
EXT2 −
EXT2 −
1)
CMMS-AS
− EXT
− EXT
EXT2 −
Am Einschubschacht (X)/(Y)
 Schraube (J) aufdrehen.
 Abdeckung (H) seitlich
heraushebeln. Kleinen
H
Schraubendreher verwen-
den.
J
 Interface 1 in die Führun-
gen schieben.
 Schraube (K) festdrehen.
Anziehdrehmoment einhal-
1
ten.
L Resultat: Frontplatte (L) hat
leitenden Kontakt mit dem
Gehäuse (M).
K
0,4 Nm _ 20 %
EXT2
−
EXT2
EXT2
EXT2
−
−
1)
CMMS-ST
EXT
EXT
−
1)
:
