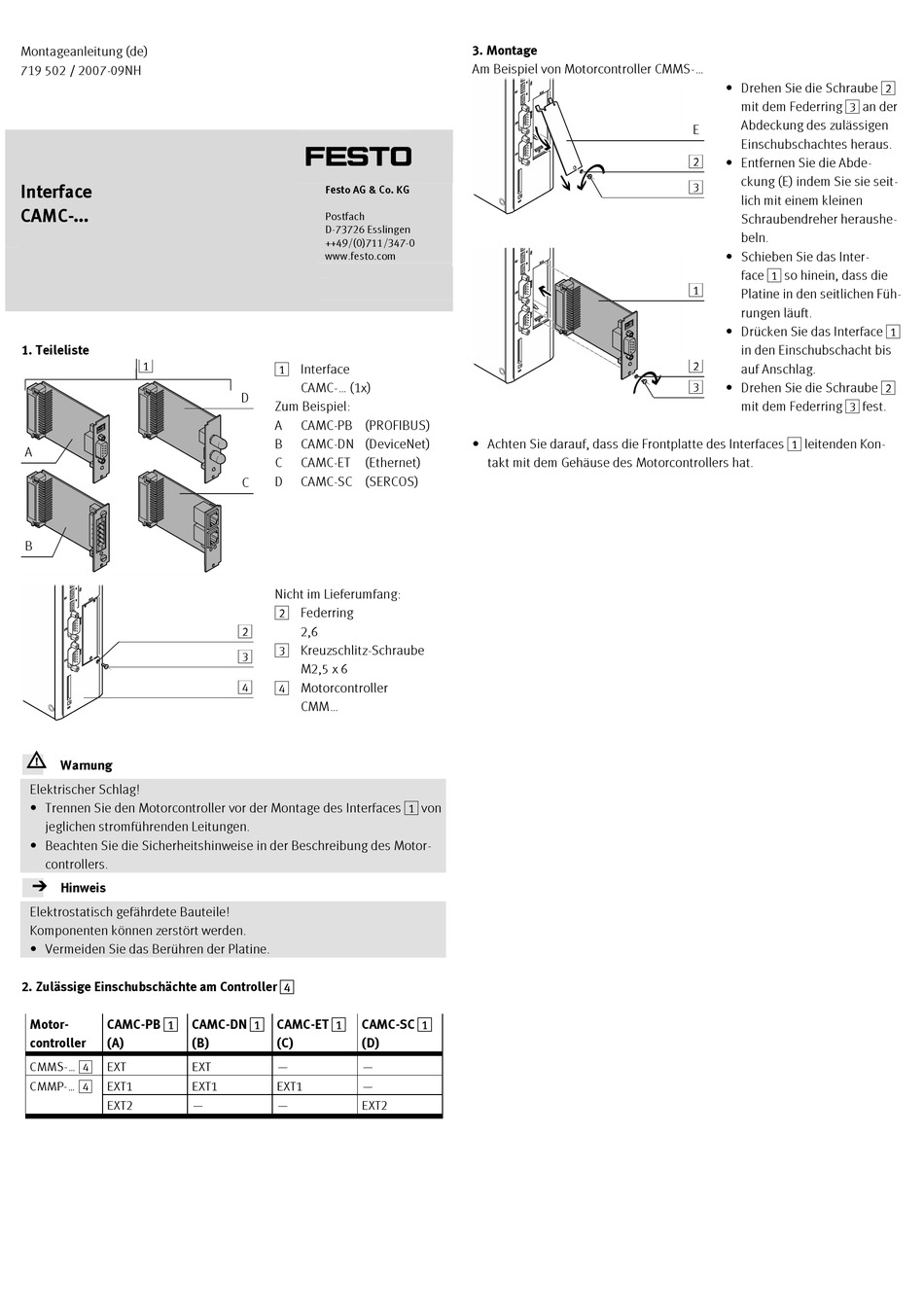

Festo CAMC Series Assembly Instructions

Montageanleitung (de)
719 502 / 2007-09NH
Interface
CAMC-...
1. Teileliste
1
A
B
11375d_1
11375d_5
Warnung
Elektrischer Schlag!
• Trennen Sie den Motorcontroller vor der Montage des Interfaces 1 von
jeglichen stromführenden Leitungen.
• Beachten Sie die Sicherheitshinweise in der Beschreibung des Motor-
controllers.
Hinweis
Elektrostatisch gefährdete Bauteile!
Komponenten können zerstört werden.
• Vermeiden Sie das Berühren der Platine.
2. Zulässige Einschubschächte am Controller 4
CAMC-PB 1 CAMC-DN 1
Motor-
controller (A) (B)
CMMS-... 4 EXT EXT
CMMP-... 4 EXT1 EXT1
EXT2 —
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Interface
CAMC-... (1x)
D
Zum Beispiel:
A CAMC-PB (PROFIBUS)
B CAMC-DN (DeviceNet)
C CAMC-ET (Ethernet)
D CAMC-SC (SERCOS)
C
Nicht im Lieferumfang:
2 Federring
2 2,6
3 Kreuzschlitz-Schraube
3
M2,5 x 6
4
4 Motorcontroller
CMM...
CAMC-ET 1 CAMC-SC 1
(C) (D)
— —
EXT1 —
— EXT2
3. Montage
Am Beispiel von Motorcontroller CMMS-...
11375d_2
11375d_3
• Achten Sie darauf, dass die Frontplatte des Interfaces 1 leitenden Kon-
takt mit dem Gehäuse des Motorcontrollers hat.
• Drehen Sie die Schraube 2
mit dem Federring 3 an der
Abdeckung des zulässigen
E
Einschubschachtes heraus.
2
• Entfernen Sie die Abde-
ckung (E) indem Sie sie seit-
3
lich mit einem kleinen
Schraubendreher heraushe-
beln.
• Schieben Sie das Inter-
face 1 so hinein, dass die
1
Platine in den seitlichen Füh-
rungen läuft.
• Drücken Sie das Interface 1
in den Einschubschacht bis
2
auf Anschlag.
3
• Drehen Sie die Schraube 2
mit dem Federring 3 fest.
