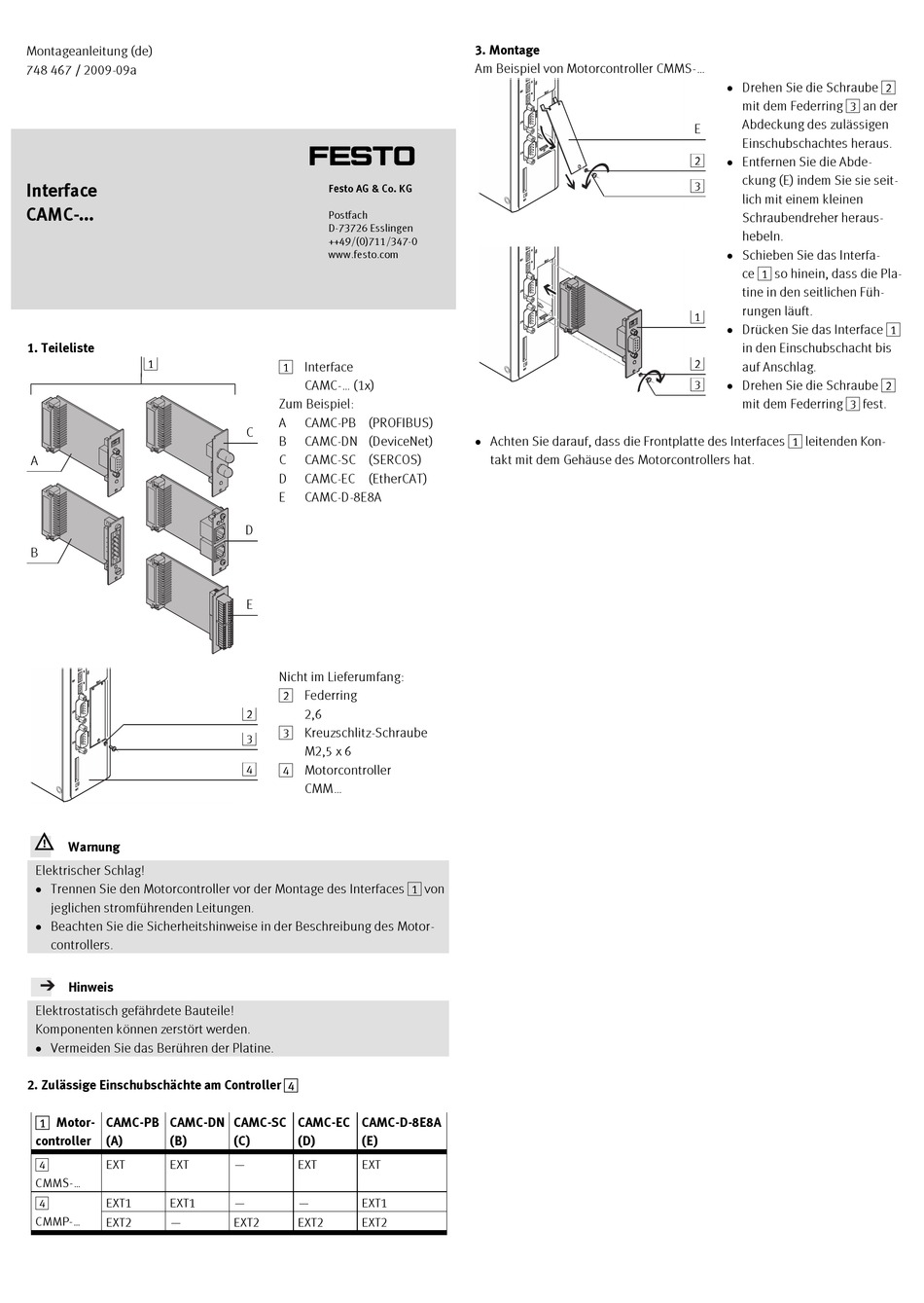

Festo CAMC Series Assembly Instructions

Montageanleitung (de)
748 467 / 2009-09a
Interface
CAMC-...
1. Teileliste
1
A
B
11375d_1
11375d_5
Warnung
Elektrischer Schlag!
• Trennen Sie den Motorcontroller vor der Montage des Interfaces 1 von
jeglichen stromführenden Leitungen.
• Beachten Sie die Sicherheitshinweise in der Beschreibung des Motor-
controllers.
Hinweis
Elektrostatisch gefährdete Bauteile!
Komponenten können zerstört werden.
• Vermeiden Sie das Berühren der Platine.
2. Zulässige Einschubschächte am Controller 4
1 Motor-
CAMC-PB CAMC-DN
controller (A) (B)
4 EXT EXT
CMMS-...
4 EXT1 EXT1
CMMP-...
EXT2 —
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Interface
CAMC-... (1x)
Zum Beispiel:
A CAMC-PB (PROFIBUS)
C
B CAMC-DN (DeviceNet)
C CAMC-SC (SERCOS)
D CAMC-EC (EtherCAT)
E CAMC-D-8E8A
D
E
Nicht im Lieferumfang:
2 Federring
2
2,6
3 Kreuzschlitz-Schraube
3
M2,5 x 6
4
4 Motorcontroller
CMM...
CAMC-SC CAMC-EC CAMC-D-8E8A
(C) (D) (E)
— EXT EXT
— — EXT1
EXT2 EXT2 EXT2
3. Montage
Am Beispiel von Motorcontroller CMMS-...
11375d_2
11375d_3
• Achten Sie darauf, dass die Frontplatte des Interfaces 1 leitenden Kon-
takt mit dem Gehäuse des Motorcontrollers hat.
• Drehen Sie die Schraube 2
mit dem Federring 3 an der
Abdeckung des zulässigen
E
Einschubschachtes heraus.
• Entfernen Sie die Abde-
2
ckung (E) indem Sie sie seit-
3
lich mit einem kleinen
Schraubendreher heraus-
hebeln.
• Schieben Sie das Interfa-
ce 1 so hinein, dass die Pla-
tine in den seitlichen Füh-
rungen läuft.
1
• Drücken Sie das Interface 1
in den Einschubschacht bis
2
auf Anschlag.
• Drehen Sie die Schraube 2
3
mit dem Federring 3 fest.
