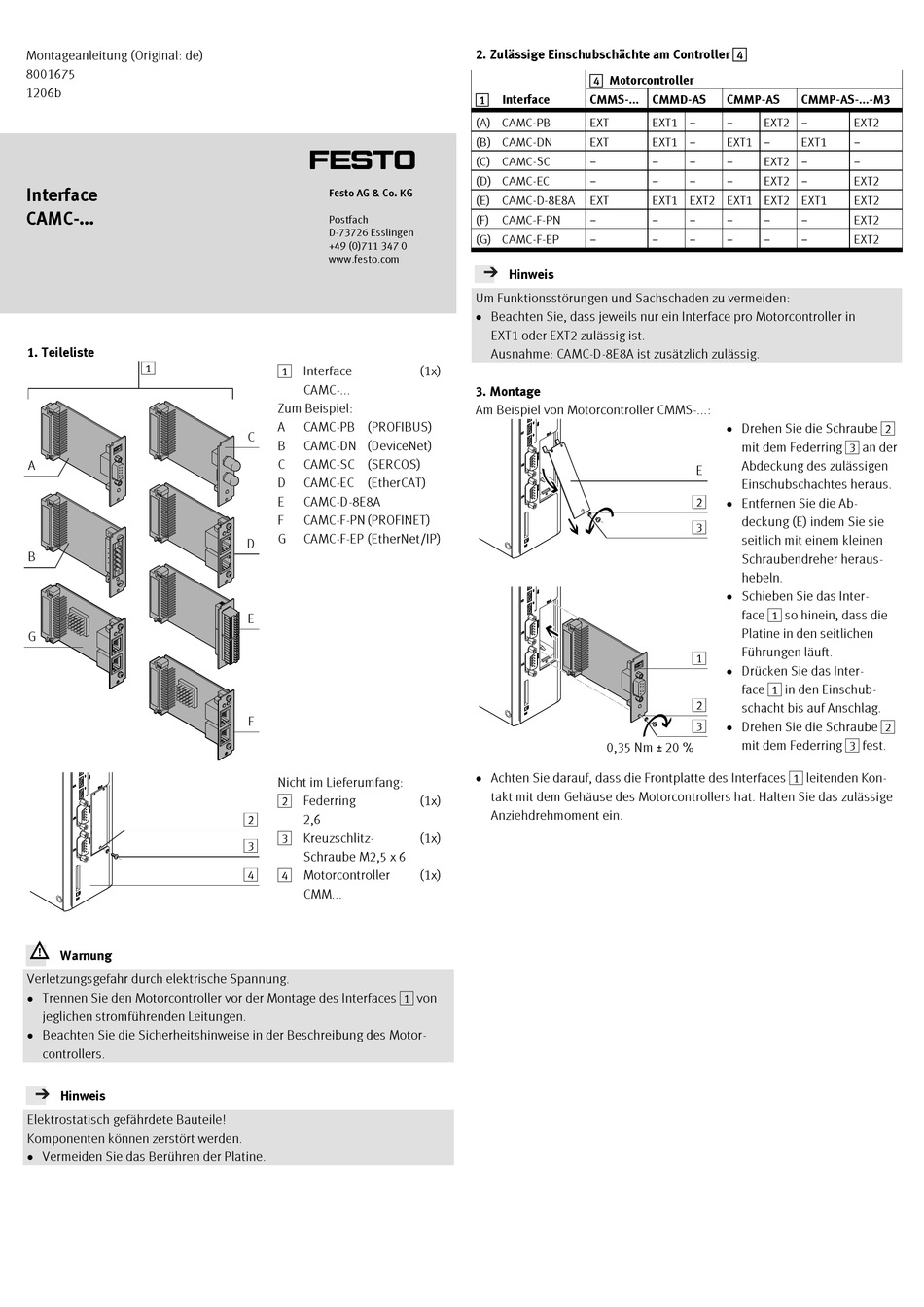

Festo CAMC Series Assembly Instructions

Montageanleitung (Original: de)
8001675
1206b
Interface
CAMC-...
1. Teileliste
1
A
B
G
11375d_1
11375d_5
Warnung
Verletzungsgefahr durch elektrische Spannung.
 Trennen Sie den Motorcontroller vor der Montage des Interfaces 1 von
jeglichen stromführenden Leitungen.
 Beachten Sie die Sicherheitshinweise in der Beschreibung des Motor-
controllers.
Hinweis
Elektrostatisch gefährdete Bauteile!
Komponenten können zerstört werden.
 Vermeiden Sie das Berühren der Platine.
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
+49 (0)711 347 0
www.festo.com
1 Interface
CAMC-...
Zum Beispiel:
A CAMC-PB (PROFIBUS)
C
B CAMC-DN (DeviceNet)
C CAMC-SC (SERCOS)
D CAMC-EC (EtherCAT)
E CAMC-D-8E8A
F CAMC-F-PN (PROFINET)
G CAMC-F-EP (EtherNet/IP)
D
E
F
Nicht im Lieferumfang:
2 Federring
2
2,6
3 Kreuzschlitz-
3
Schraube M2,5 x 6
4
4 Motorcontroller
CMM...
2. Zulässige Einschubschächte am Controller 4
4 Motorcontroller
1
Interface CMMS-...
(A) CAMC-PB EXT
(B) CAMC-DN EXT
(C) CAMC-SC −
(D) CAMC-EC −
(E) CAMC-D-8E8A EXT
(F) CAMC-F-PN −
(G) CAMC-F-EP −
Hinweis
Um Funktionsstörungen und Sachschaden zu vermeiden:
 Beachten Sie, dass jeweils nur ein Interface pro Motorcontroller in
EXT1 oder EXT2 zulässig ist.
Ausnahme: CAMC-D-8E8A ist zusätzlich zulässig.
(1x)
3. Montage
Am Beispiel von Motorcontroller CMMS-...:
11375d_2
11375d_3
 Achten Sie darauf, dass die Frontplatte des Interfaces 1 leitenden Kon-
takt mit dem Gehäuse des Motorcontrollers hat. Halten Sie das zulässige
(1x)
Anziehdrehmoment ein.
(1x)
(1x)
CMMD-AS CMMP-AS
EXT1 − − EXT2 −
EXT1 − EXT1 −
− − − EXT2 −
− − − EXT2 −
EXT1 EXT2 EXT1 EXT2 EXT1
− − − −
− − − −
 Drehen Sie die Schraube 2
mit dem Federring 3 an der
Abdeckung des zulässigen
E
Einschubschachtes heraus.
 Entfernen Sie die Ab-
2
deckung (E) indem Sie sie
3
seitlich mit einem kleinen
Schraubendreher heraus-
hebeln.
 Schieben Sie das Inter-
face 1 so hinein, dass die
Platine in den seitlichen
Führungen läuft.
1
 Drücken Sie das Inter-
face 1 in den Einschub-
2
schacht bis auf Anschlag.
 Drehen Sie die Schraube 2
3
mit dem Federring 3 fest.
0,35 Nm _ 20 %
CMMP-AS-...-M3
EXT2
EXT1 −
−
EXT2
EXT2
− EXT2
− EXT2
