Amplifier Unit; Center Speaker - Sharp SD-AS10 Operation Manual

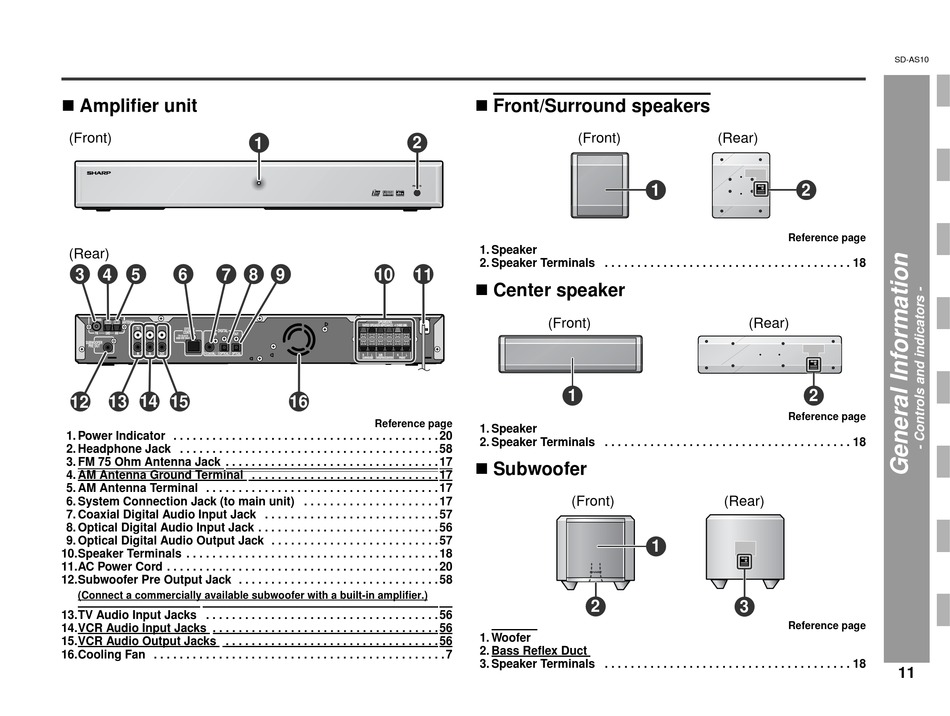

" Amplifier unit

(Front)
(Rear)
3 4 5 6 7
13 14 15
12
1. Power Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2. Headphone Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
3. FM 75 Ohm Antenna Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4. AM Antenna Ground Terminal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
5. AM Antenna Terminal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
6. System Connection Jack (to main unit) . . . . . . . . . . . . . . . . . . . . . 17
7. Coaxial Digital Audio Input Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
8. Optical Digital Audio Input Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
9. Optical Digital Audio Output Jack . . . . . . . . . . . . . . . . . . . . . . . . . . 57
10.Speaker Terminals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
11.AC Power Cord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
12.Subwoofer Pre Output Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
(Connect a commercially available subwoofer with a built-in amplifier.)
13.TV Audio Input Jacks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
14.VCR Audio Input Jacks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
15.VCR Audio Output Jacks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
16.Cooling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1 2
8 9 10 11
16
Reference page
" Front/Surround speakers
(Front)
1
1. Speaker
2. Speaker Terminals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

" Center speaker

(Front)
1
1. Speaker
2. Speaker Terminals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
" Subwoofer
(Front)
1
2
1. Woofer
2. Bass Reflex Duct
3. Speaker Terminals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
SD-AS10
(Rear)
2
Reference page
(Rear)
2
Reference page
(Rear)
3
Reference page
11
