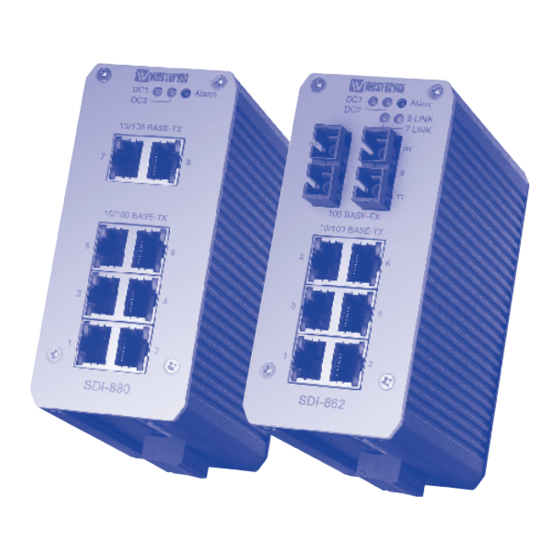

- Page 1 SDI-880/862 Quick Installation Guide Industrial Ethernet Switch www.westermo.com...
-
Page 2: Package Contents Check List
9-pin dip switch. SDI-880/SDI-862 is recommended to be powered by DC 12V/24V/48V with 10~60V range from the 6-pin removable terminal block. Package contents Check List Box contents SDI-880/862 Quick Installation Guide SDI-880/SDI-862 Switch Quick Installation Guide Industrial Ethernet Switch www.westermo.com... -
Page 3: Wiring The Power Inputs
Wiring the Power Inputs Figure-2 SDI-880 / SDI-862 1. Insert the positive and negative wires into the V+ and V- contact on the terminal block connector. SDI-880 / SDI-862 2. Tighten the wire-clamp screws to prevent the DC wires from being loosened. See Figure-2 Notes: The recommended working voltage is DC12V/24V/48V (DC10~60V, 0.8A). -
Page 4: Connecting To Network
Connecting to Network 1. Connecting the Ethernet Ports: Connect one end of an Ethernet cable into an RJ-45 port SDI-880/SDI-862, while the other end is connected to the attached networking device. All UTP ports support auto MDI/MDIX function. The Speed LED will turn on for 100M link and turn off for 10Mbps link, the LNK/ACT LED will turn on for link up and blink for packet transmit and receive. - Page 5 Port ausfällt, wird über einen Relaisausgang ein Alarm ausgegeben. Dieser Alarm kann über DIP-Schalter ein- oder ausgeschaltet werden. Als Versorgungsspannung sind DC 10~60V erforderlich. Empfohlen werden DC12V/24V/48V, die an einem 6-PIN abnehmbaren Schraubklemmbock angeschlossen werden. Packungsinhalt SDI-880/862 Quick Installation Guide Die Lieferung besteht aus SDI-880/SDI-862 Switch Industrial Ethernet Switch www.westermo.com...
-
Page 6: Anschluss Der Spannungsversorgung
Anschluss der Spannungsversorgung 1. Verschrauben Sie Leitungen der Netzteile gemäß Abbildung 2 SDI-880 / SDI-862 nebenstehender Abbildung. Abbildung 2 2. Achten Sie darauf, die Schrauben fest anzuziehen. SDI-880 / SDI-862 Hinweis: Versorgungsspannung beträgt DC12V/24V/48V (DC10~60V, 0.8A). Verdrahtung des Relaisausgangs Der Relaisausgang für den Alarm befindet sich in der Abbildung 3 Alarm Mitte der Steckerleiste (siehe Skizze). -
Page 7: Anschluss An Das Netzwerk
Anschluss an das Netzwerk 1. Anschluss des Ethernet Ports: Stecken Sie den RJ-45 Stecker des einen Endes des Ethernetkabels in den UTP Port des SDI-880/SDI-862, und verbinden Sie das andere Ende des Kabels mit dem entsprechenden Netzwerk-Gerät. Alle UTP Ports unterstützen Auto MDI/MDIX. Die Geschwindigkeits-LED leuchtet bei einer 100M Verbindung und ist bei einer 10Mbps Verbindung aus. - Page 8 Les alarmes peuvent être désactivées par dip switch. L’alimentation des SDI-880/SDI-862 est de DC 12V/24V/48V avec une plage de 10 à 60V et une connectique par bornier amovible. Liste du Package SDI-880/862 Quick Installation Guide Switch SDI-880/SDI-862 Guide Installation Rapide Industrial Ethernet Switch www.westermo.com...
- Page 9 Cablâge de l’alimentation Figure-2 1. Insérer les fils d’alimentation dans les bornes SDI-880 / SDI-862 positive (V+) et négative (V-) du bornier de raccordement. 2. Serrez les vis pour bloquer les fils. Voir Figure-2 SDI-880 / SDI-862 Note: Il est recommandé d’utiliser une tension de DC12V/24V/48V (DC10~60V, 0.8A).
-
Page 10: Raccordement Au Réseau
Raccordement au réseau 1. Connexion des ports Ethernet : Connectez une extrémité Ethernet sur le port UTP du SDI-880/SDI-862, et l’autre sur le périphérique attaché au réseau. Tous les ports UTP supportent la fonction auto MDI/MDIX. Un voyant Led sera allumé si la vitesse du lien est de 100 Mb et sera éteint pour 10 Mb, le voyant LNK/ACT LED sera allumé... -
Page 11: Contenido Del Embalaje
9 pins. Para el SDI-880/SDI-862 se recomienda una alimentación de DC 12V/24V/48V, siendo su rango admisible entre 10 y 60V. Dicha alimentación se suministra a través de un terminal removible de 6 pins. Contenido del embalaje SDI-880/862 Quick Installation Guide La caja contiene Switch SDI-880/SDI-862 Industrial Ethernet Switch Guía de instalación rápida... -
Page 12: Conexión De La Alimentación
Conexión de la alimentación Fig. 2 1. Inserte las líneas positivo y negativo en los SDI-880 / SDI-862 terminales V+ y V- del conector de entrada. 2. Ajuste los tornillos del terminal para asegurar SDI-880 / SDI-862 la conexión (Ver Fig. 2) Nota: El voltaje recomendado de trabajo es DC12V/24V/48V (DC10~60V, 0.8A) Cableado de la salida por relé... -
Page 13: Conexión A La Red
Conexión a la red 1. Conectando los puertos ethernet: Conectar un extremo del cable ethernet al puerto UTP del SDI-880/SDI-862 y el otro al dispositivo a conectar a la red. Todos los puertos UTP soportan la función auto MDI/MDIX. El led Speed se iluminará para conexiones a 100M y permanecerá apagado para enlaces a 10M, el led LNK/ACT se ilumina al establecer el enlace y parpadea con el envío y recepción de datos. - Page 16 Germany Sweden info@westermo.de info.sverige@westermo.se www.westermo.de www.westermo.se For complete contact information, please visit our website at www.westermo.com/contact or scan the QR code with your mobile phone. 2013-11 Westermo Teleindustri AB, Sweden – A Beijer Electronics Group Company...
