NÁVOD K OBSLUZE

Akumulační nádrže typ NAD

Zbiorniki akumulacyjne typ NAD

Speicherbehälten typ NAD

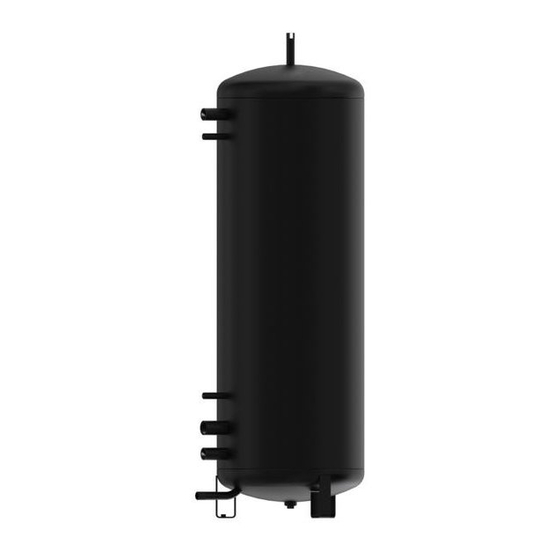

Storage tank NAD type

Gűjtőtartályok NAD típusú

RUS

Аккумулирующиe баки сериа NAD

Réservoir à accumulation modèle NAD

Akumulačné nádrže typ NAD

Družstevní závody Dražice - strojírna s.r.o.

Dražice 69, 294 71 Benátky nad Jizerou

tel.: +420 / 326 370 990

fax: +420 / 326 370 980

e-mail:

prodej@dzd.cz

A INSTALACI

NAD 1500 v1 NAD 2000 v1

NAD 1500 v2 NAD 2000 v2

Table of Contents

Need help?

Do you have a question about the NAD 1500 v1 and is the answer not in the manual?

Questions and answers

Summary of Contents for Drazice NAD 1500 v1

Page 1 NÁVOD K OBSLUZE A INSTALACI NAD 1500 v1 NAD 2000 v1 NAD 1500 v2 NAD 2000 v2 Akumulační nádrže typ NAD Zbiorniki akumulacyjne typ NAD Speicherbehälten typ NAD Storage tank NAD type Gűjtőtartályok NAD típusú Аккумулирующиe баки сериа NAD Réservoir à accumulation modèle NAD Akumulačné...
Page 2: Table Of Contents
OBSAH Provozně montážní předpisy Instrukcja obsługi i montażu Betriebs- und Montagevorschriften Operational mounting regulations Szerelési és üzemeltetési előírások Инструкции по монтажу и эксплуатации 18 Notice pour le Montan Prevádzkovo montážne predpisy - 2 -...
Page 3: Cz Provozně Montážní Předpisy
CZ - Provozně montážní předpisy 1. Popis Akumulační nádrže slouží k akumulaci přebytečného tepla od jeho zdroje. Zdrojem mohou být kotel na tuhá paliva, tepelné čerpadlo, solární kolektory, krbová vložka, atd. Nádrže typu NAD slouží pouze k ukládání tepla v topném systému. Zařazení akumulační nádrže do topného systému s kotlem na tuhá...
Page 4 6. Zobrazení verzí NAD NAD 1500 v1, NAD 2000 v1  G 1 1/4" vnitřní  G 1/2" vnitřní  G 1" vnější  G 1 1/2" vnitřní NAD 1500 v1 1100 1470 1380 1778 1906 1925 NAD 2000 v1...
Page 5 NAD 1500 v2, NAD 2000 v2  G 1 1/4" vnitřní  G 1/2" vnitřní  G 1" vnější  G 1 1/2" vnitřní NAD 1500 v2 1100 1470 1380 1778 1906 1925 NAD 2000 v2 1100 2000 1910 2307 2436 2480 - 5 -...
Page 6 1 Vstup do aku. nádoby vnitřní G 1 ¼“ 2 Jímka pro čidla (teploměr, termostat ) vnitřní G ½“ 3 Výstup akumul. teplé vody ( odvzdušnění) vnější G 1“ 4 Vstup pro montáž tělesa TJ vnitřní G 1 ½“ 5 Výstup vody z aku. nádoby (vratná voda) vnitřní...
Page 7: Pl Instrukcja Obsługi I Montażu
PL - INSTRUKCJA OBSŁUGI I MONTAŻU Opis Zbiorniki akumulacyjne służą do akumulacji nadmiaru ciepła z jego źródła. Źródłem ciepła może być kocioł na paliwa stałe, pompa cieplna, kolektory solarne, wkładka kominkowa, itd. Zbiorniki typu NAD przeznaczone są wyłącznie do akumulacji ciepła w systemach grzewczych. Umieszczenie zbiornika akumulacyjnego w systemie grzewczym z kotłem na paliwa stałe umożliwia optymalną...
Page 8 Przykład wersji NAD NAD 1500 v1, NAD 2000 v1  G 1 1/4" wewnętrzna  G 1/2" wewnętrzna  G 1" zewnętrzna  G 1 1/2" wewnętrzna NAD 1500 v1 1100 1470 1380 1778 1906 1925 NAD 2000 v1 1175...
Page 9 NAD 1500 v2, NAD 2000 v2  G 1 1/4" wewnętrzna  G 1/2" wewnętrzna  G 1" zewnętrzna  G 1 1/2" wewnętrzna NAD 1500 v2 1100 1470 1380 1778 1906 1925 NAD 2000 v2 1100 2000 1910 2307 2436 2480 - 9 -...
Page 10 1 wejścia wody do zbiornika akumulacyjnego wewnętrzna G 1 ¼“ 2 zagłębienia dla czujników (termometr, termostat) wewnętrzna G ½“ 3 wyjście ciepłej wody akumulowanej (odpowietrzenie) zewnętrzna G 1“ 4 możliwość montażu elektr. jednostki grzewczej TJ 6/4” wewnętrzna G 1 ½“ 5 vyjście wody ze zbiornika akumulacyjnego (woda powrotna) wewnętrzna G 1 ¼“...
Page 11: D Betriebs- Und Montagevorschriften
D - Betriebs - und Montagevorschriften Beschreibung Die Speicherbehälter dienen dem Speichern überschüssiger Wärme von seiner Quelle. Die Quelle können ein Kessel für Festbrennstoffe, eine Wärmepumpe, Sonnenkollektoren, Kamineinsätze, usw. sein. Die Behälter vom Typ NAD dienen lediglich dem Speichern von Wärme im Heizsystem. Das Einbinden eines Speicherbehälters in ein Heizsystem mit einem Kessel auf Festbrennstoffe ermöglicht einen optimalen Betrieb des Kessels auf einer günstigen Temperatur beim Betrieb des Kessels.
Page 12 Abbildung der Versionen NAD NAD 1500 v1, NAD 2000 v1  G 1 1/4" innen  G 1/2" innen  G 1" außen  G 1 1/2" innen NAD 1500 v1 1100 1470 1380 1778 1906 1925 NAD 2000 v1...
Page 13 NAD 1500 v2, NAD 2000 v2  G 1 1/4" innen  G 1/2" innen  G 1" außen  G 1 1/2" innen NAD 1500 v2 1100 1470 1380 1778 1906 1925 NAD 2000 v2 1100 2000 1910 2307 2436 2480 - 13 -...
Page 14 1 Wassereinlässe in den Speicherbehälter innen G 1 ¼“ 2 Behältnis für die Geber (Thermometer, Thermostat) innen G ½“ 3 Auslass des gespeicherten Warmwassers (Entlüftung) außen G 1“ 4 Möglichkeit der Montage einer elektr. Heizeinheit TJ 6/4'' innen G 1 ½“ 5 Wasserauslass aus dem Speicherbehälter (Rücklaufwasser) innen G 1 ¼“...
Page 15: Gb Operational Mounting Regulations
GB - Operational mounting regulations Description Storage tanks are used for accumulating of excessive heat received from the heat source like, for example, a solid fuel boiler, a heat pump, solar collectors, fireplace inserts, etc. Some tank types allow connecting more than one heat source at a time.
Page 16 Illustration of NAD versions NAD 1500 v1, NAD 2000 v1  G 1 1/4" internal  G 1/2" internal  G 1" external  G 1 1/2" internal NAD 1500 v1 1100 1470 1380 1778 1906 1925 NAD 2000 v1...
Page 17 NAD 1500 v2, NAD 2000 v2  G 1 1/4" internal  G 1/2" internal  G 1" external  G 1 1/2" internal NAD 1500 v2 1100 1470 1380 1778 1906 1925 NAD 2000 v2 1100 2000 1910 2307 2436 2480 - 17 -...
Page 18 1 Inlets for water to storage tank internal G 1 ¼“ 2 Wells for sensors (thermometer, thermostat) internal G ½“ 3 Outlet for storage tank (air outlet) external G 1“ 4 Possibility for mounting TJ 6/4'' el. heating unit internal G 1 ½“ 5 Water outlet from storage tank (return water) internal G 1 ¼“...
Page 19: H Szerelési És Üzemeltetési Előírások
H - Szerelési és üzemeltetési előírások Leírás A gyűjtőtartályok felhasználási területe felgyűlt meleg tárolása. A hőforrás lehet szilárd fűtőanyagú kazán, hőszivattyú, napkollektor, kandallóbetét stb. Az NAD típusú gyűjtőtartályok a fűtőrendszeri meleg tárolását szolgálják. A gyűjtőtartály szilárd fűtőanyagú kazánt tartalmazó fűtőrendszeri besorolása lehetővé teszi a kazán kedvező hőmérsékletű, optimális működtetését. Legnagyobb hasznot optimális (azaz max.
Page 20 Az egyes NAD verziók ábrái NAD 1500 v1, NAD 2000 v1  G 1 1/4" belső  G 1/2" belső  G 1" külső  G 1 1/2" belső NAD 1500 v1 1100 1470 1380 1778 1906 1925 NAD 2000 v1...
Page 21 NAD 1500 v2, NAD 2000 v2  G 1 1/4" belső  G 1/2" belső  G 1" külső  G 1 1/2" belső NAD 1500 v2 1100 1470 1380 1778 1906 1925 NAD 2000 v2 1100 2000 1910 2307 2436 2480 - 21 -...
Page 22 Gyűjtőtartály vízbemenetek belső G 1 ¼“ 2 Érzékelős tartály (hőmérő, termosztát) belső G ½“ 3 Felgyűlt melegvíz kimenet (légtelenítés) külső G 1“ 4 Opciós TJ 6/4” el. fűtőegység szerelés belső G 1 ½“ 5 Gyűjtőtartály vízkimenet (visszatérő víz) belső G 1 ¼“ 6 Gyűjtőtartály vízbekötés (ürítés) külső...
Page 23: Rus Инструкции По Монтажу И Эксплуатации
RUS - Инструкции по монтажу и эксплуатации Описание Аккумулирующие баки служат для аккумулирования избыточного тепла из источника тепла, которым может быть котёл, работающий на твёрдом топливе, тепловой насос, солнечный коллектор, каминная топка, и т. п. Баки серии NADO служат только для сохранения тепла в системе отопления. Подключение аккумулирующего бака...
Page 24 Изображение серии NAD NAD 1500 v1, NAD 2000 v1  G 1 1/4" внутр.  G 1/2" внутр.  G 1" внешн.  G 1 1/2" внутр. NAD 1500 v1 1100 1470 1380 1778 1906 1925 NAD 2000 v1 1175...
Page 25 NAD 1500 v2, NAD 2000 v2  G 1 1/4" внутр.  G 1/2" внутр.  G 1" внешн.  G 1 1/2" внутр. NAD 1500 v2 1100 1470 1380 1778 1906 1925 NAD 2000 v2 1100 2000 1910 2307 2436 2480 - 25 -...
Page 26 1 Входы воды в аккумулирующий бак внутр.G 1 ¼“ 2 Гильзы для датчиков (термометр и термостат) внутр.G ½“ 3 Выход аккум. горячей воды (деаэрация) внешн. G 1“ 4 Место для установки электрического термоэлемента TJ 6/4” внутр.G 1 ½“ 5 Выход воды из аккум. бака (возвратная вода) внутр.G 1 ¼“...
Page 27: F Notice Pour Le Montan
F - Notice pour le montage Description Le réservoir à accumulation sert à accumuler la chaleur en surplus provenant de la source de chaleur. La source peut être une chaudière à combustible solide, une pompe thermique, des collecteurs solaires, un élément de cheminée, etc. Les réservoirs de modèle NAD servent uniquement à...
Page 28 Visualisation des modèles NAD NAD 1500 v1, NAD 2000 v1  G 1 1/4" intérieur  G 1/2" intérieur  G 1" extérieur  G 1 1/2" intérieur NAD 1500 v1 1100 1470 1380 1778 1906 1925 NAD 2000 v1...
Page 29 NAD 1500 v2, NAD 2000 v2  G 1 1/4" intérieur  G 1/2" intérieur  G 1" extérieur  G 1 1/2" intérieur NAD 1500 v2 1100 1470 1380 1778 1906 1925 NAD 2000 v2 1100 2000 1910 2307 2436 2480 - 29 -...
Page 30 1 Entrées d'eau dans l'accu de la cuve intérieur G 1 ¼“ 2 Bacs pour les organes de détection (thermomètre, thermostat) intérieur G ½“ 3 Sortie de l'eau chaude accum. (purge d'air) extérieur G 1“ 4 Possibilité de monter un él. de chauffe électrique TJ6/4" intérieu G 1 ½“...
Page 31: Sk Prevádzkovo Montážne Predpisy
SK - Prevádzkovo montážne predpisy 1. Popis Akumulačné nádrže slúžia na akumuláciu prebytočného tepla od jeho zdroja. Zdrojom môžu byť kotol na tuhé palivo, tepelné čerpadlo, solárne kolektory, krbová vložka, atď. Niektoré typy nádrží dovoľujú kombinovať zapojenie aj viacerých zdrojov. Nádrže typu NAD slúžia len na ukladanie tepla vo vykurovacom systéme.
Page 32 6. Zobrazenie verzií NAD NAD 1500 v1, NAD 2000 v1  G 1 1/4" vnútorný  G 1/2" vnútorný  G 1" vonkajší  G 1 1/2" vnútorný NAD 1500 v1 1100 1470 1380 1778 1906 1925 NAD 2000 v1...
Page 33 NAD 1500 v2, NAD 2000 v2  G 1 1/4" vnútorný  G 1/2" vnútorný  G 1" vonkajší  G 1 1/2" vnútorný NAD 1500 v2 1100 1470 1380 1778 1906 1925 NAD 2000 v2 1100 2000 1910 2307 2436 2480 - 33 -...
Page 34 1 Vstupy vody do aku. nádoby vnútorný G 1 ¼“ 2 Jímky pre čidlá (teplomer, termostat) vnútorný ½“ 3 Výstup akumul.teplej vody (odvzdušnenie) vonkajší G 1“ 4 Vstup pre montáž telesá TJ vnútorný G 1 ½“ 5 Výstup vody z aku. nádoby (spätná voda) vnútorný...
Page 35 Informační list výrobku (Karta produktu, Produktdatenblatt, Product Fiche, Termékismertető adatlap, Информационный лист продукта, Fiche de produit) NAD 1500 v1 NAD 1500 v2 NAD 2000 v1 NAD 2000 v2 NEODUL LB PP NEODUL LB PP NEODUL LB PP NEODUL LB PP Statická...
