MICRO-EPSILON wireSENSOR WPS-MK46 Assembly Instructions

Seilzug-Wegsensoren
Serie WPS
Baureihe MK46
Montageanleitung
wireSENSOR
Vorsichtsmaßnahmen
- Öffnen Sie nicht das Sensorgehäuse.
- Lassen Sie das Messseil nicht schnappen.
- Vermeiden Sie Stöße und Schläge auf den Sensor.
- Versorgungsspannung darf angegebene Grenzen nicht überschreiten.
- Schließen Sie die Spannungsversorgung nach den Sicherheitsvorschriften
für elektrische Betriebsmittel an.
- Befestigen Sie den Sensor mit eingezogenem Messseil am Messobjekt.
- Ziehen Sie das Messseil nicht über den Messbereich heraus.
- Beschädigen Sie nicht das Messseil.
- Ölen oder fetten Sie nicht das Messseil.
- Knicken Sie nicht das Messseil.
- Ziehen Sie das Messseil nicht schräg.
- Lassen Sie das Messseil nicht um Objekte schleifen.
- Schlingen Sie das Messseil nicht um Körperteile.
Sensormontage
Montieren Sie den Sensor durch drei Schrauben M2,5 DIN 931 oder Montage-
klammern. Wir schreiben keine besondere Sensororientierung vor. Bevorzu-
gen Sie nach Möglichkeit eine Einbaulage mit Messseilaustritt nach unten.
Wählen Sie die Einbauanlage so, dass eine Beschädigung und Verschmut-
zung des Messseils verhindert wird.
Seilführung und -befestigung
Muss für die Seilführung bzw. das Befestigen am Messobjekt das Messseil
herausgezogen werden,
- Sensor nicht durch eine zweite Person halten
- Messseil nicht über den angegebenen Messbereich herausziehen
- Umfeld des Sensors gegen Schnappen des Messseils schützen
Befestigen Sie das Messseil am Messobjekt mit Hilfe einer Seilöse. Führen Sie
das Messseil senkrecht aus dem Sensorgehäuse. Ein Schrägzug ist nur bis
maximal 3 Grad zulässig. Wenn Sie das Messseil an der Einführungsbohrung
oder an anderen Objekten schleifen, führt dies zur Beschädigung und/oder
zum Riss des Messseils. Führen Sie das Messseil in einem geschützten
Bereich.
20 12,8
3x ø2,7 klammern mit
2
Befestigungs- Schrauben M3
ø3
bohrung
3,25 39,5 21 0,6 58
46 43,5 68

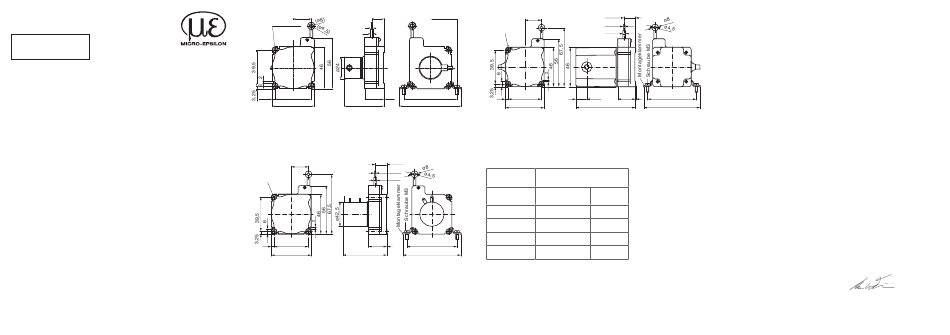

Maßzeichnung WPS- .. .-MK46, mit Inkrementalencoder, Maße in mm
12,8
18 (WPS- 1000-MK46)
Befestigungs-
20 (WPS- 1250-MK46) 2
bohrung
ø3
3x ø2,7
39,5 21
0,6
3,25
42,5
46
Maßzeichnung WPS- .. .-MK46, mit Potentiometer, Maße in mm
Montage-
18 (WPS- 1000-MK46)
Befestigungs-
20 (WPS- 1250-MK46) 0,2
bohrung
ø0,3
3x ø2,7
39,5 13
3,25
46 71
Maßzeichnung WPS- .. .-MK46- CR, mit Potentiometer, Spannungselektro -
nik, Stromelektronik und Kabelgang, Maße in mm
Anschlussbelegung
Elektrischer
Ausgang
Anschluss
-CR- integr. -U- Spannung
-I- Strom
Kabel -P- Potentiometer
weiß Versorgung Versorgung
braun GND GND
grün Signal ---
58
68 gelb GND ---
Alle Potentiometer nur in der Spannungsteilerschaltung einsetzen. Die
Verwendung als variabler Widerstand zerstört das Element. Die max.
Schleiferströme bei Sensoren mit Hybridpotentiometer sind zu beachten.
Bei Seilzug-Wegsensoren mit Encoder-Ausgang (E) beachten Sie bitte
die entsprechende Anschlussbelegung und weitere Bedienhinweise, die
zusammen mit dem Sensor mitgeliefert werden.
12,8
Einbauerklärung nach der EG-Maschinenrichtlinie 2006/42/EG, Anhang II B
Hersteller und bevollmächtigte Person für die Zusammenstellung der rele-
vanten technischen Unterlagen
MICRO-EPSILON MESSTECHNIK GmbH & Co. KG
Königbacher Straße 15, 94496 Ortenburg / Deutschland
erklärt hiermit, dass die nachfolgend bezeichnete Maschine auf Grund
ihrer Konzipierung und Bauart sowie in der von ihr in Verkehr gebrachten
Ausführung - soweit es vom Lieferumfang möglich ist - den einschlägigen
grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-
Maschinenrichtlinie einschließlich deren zum Zeitpunkt dieser Erklärung
21 0,6 58
gültigen Änderungen entspricht.
68
Bauart der Maschine: Seilzugsensor
Typenbezeichnung: WDS-xxx, WPS-xxx
Folgende grundlegende Sicherheits- und Gesundheitsschutzanforderun-
gen nach Anhang I der o. a. Richtlinie sind angewandt und eingehalten:
- Nr. 1.1.2. Grundsätze für die Integration der Sicherheit
- Nr. 1.7.3. Kennzeichnung der Maschinen
- Nr. 1.7.4. Betriebsanleitung
Weiterhin wird die Übereinstimmung mit folgenden Normen einschließlich
deren zum Zeitpunkt dieser Erklärung gültigen Änderungen erklärt:
- EN ISO 13857 Sicherheit von Maschinen - Sicherheitsabstände gegen
Setzen Sie alle
das Erreichen von Gefährdungsbereichen mit den oberen und unteren
Potentiometer nur in
Gliedmaßen
der Spannungsteiler-
- EN 60204-1: 2006/A1: 2009 Sicherheit von Maschinen - Elektrische
schaltung ein. Die Ver-
Ausrüstung von Maschinen - Teil 1: Allgemeine Anforderungen
wendung als variabler
- DIN EN 61326-1: 2013
Widerstand zerstört
- DIN EN 61326-2-3: 2013
das Element. Die max.
Ferner erklären wir, dass die speziellen technischen Unterlagen für diese
Schleiferströme bei
unvollständigen Maschinen nach Anhang VII Teil B erstellt wurden und
Sensoren mit Hybrid-
verpflichten uns, diese auf Verlangen den Marktaufsichtsbehörden zu
potentiometer sind zu
übermitteln. Die Inbetriebnahme dieser unvollständigen Maschinen wird
beachten.
so lange untersagt, bis die unvollständige(n) Maschine(n) in eine Maschi-
ne eingebaut wurde, die den Bestimmungen der EG-Maschinenrichtlinie
entspricht und für die eine EG-Konformitätserklärung gemäß Anhang II A
vorliegt.
Ortenburg, den 08.10.2015
*X977X099.01-A05*
Einbauerklärung
Dr. Thomas Wisspeintner
Geschäftsführer
