INSTALLATION INSTRUCTIONS FOR PART 95-2009 or 99-2009
GM/Suzuki multi-kit 1999-2011
95-2009 or 99-2009
KIT FEATURES
95-2009:
• Double DIN radio provision
• Stacked ISO DIN radio provision
KIT COMPONENTS

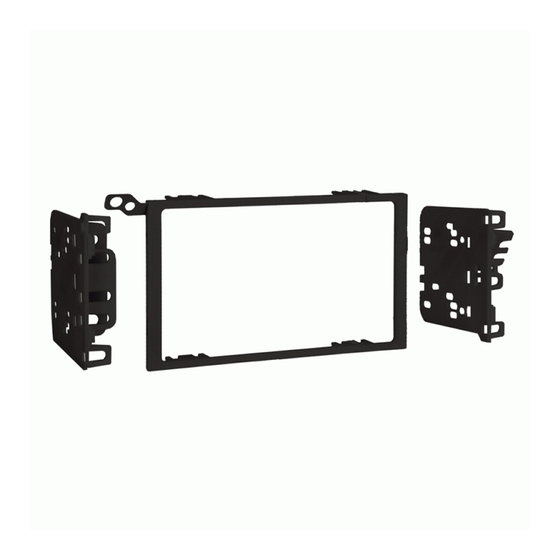

95-2009: • A1) Double DIN trim plate • B1) Double DIN brackets • C1) Spacers • D1) (4) Carriage bolts
• E1) (4) Kep nuts • F1) (3) Screws and (3) speed clips
99-2009: • A2) Radio housing • B2) Radio housing brackets • C2) Trim plate • D2) ISO brackets
• E2) DIN spacer • F2) (4) Carriage bolts • G2) (4) Kep nuts • H2) (3) Screws & (3) Speed clips
• I2) (2) #8 3/8" Phillips screws
A1
B1
C1
D1
E1
F1
METRA. The World's best kits.
APPLICATIONS
See application list inside
99-2009:
• DIN radio provision
with pocket
• ISO DIN radio provision
with pocket
A2
B2
E2
F2
™
1-800-221-0932
C2
D2
G2
H2
I2
metraonline.com
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness:
• V isit www.metraonline.com for specific
interface applications
Antenna Adapter:
• 40-GM10 - GM antenna adapter 1988-up
• 40-CR10 - Chrysler antenna adapter 2002-up
TOOLS REQUIRED
• Utility knife • Phillips screwdriver • Socket set
CAUTION: Metra recommends disconnecting the
negative battery terminal before beginning any
installation. All accessories, switches, and especially
air bag indicator lights must be plugged in before
reconnecting the battery or cycling the ignition.
NOTE: Refer to the instructions included with the
aftermarket radio.
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION
