SPALDING M7703241 Owner's Manual

Pool system
Hide thumbs

Advertisement

Quick Links

Download this manual

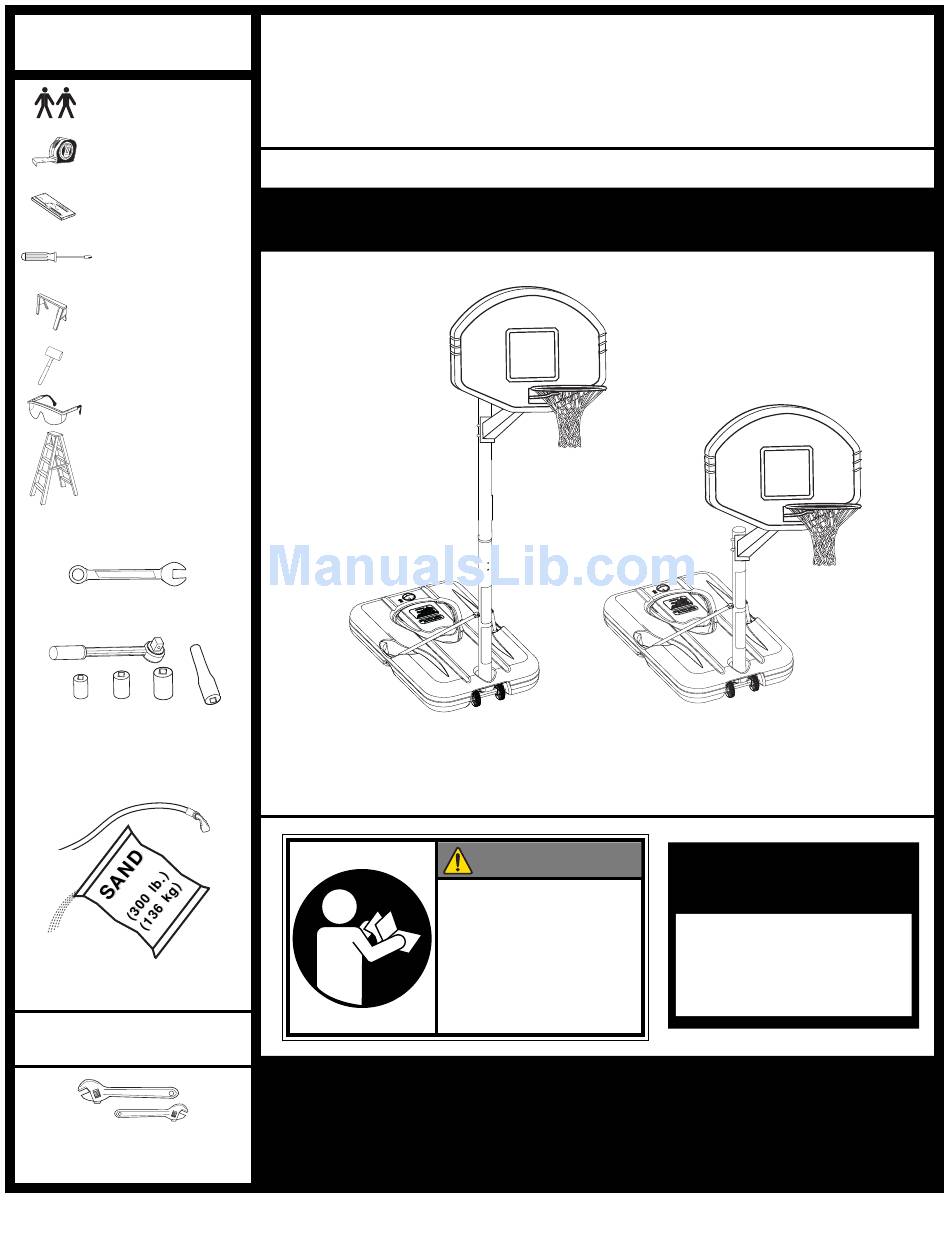

REQUIRED TOOLS
AND MATERIALS:
• 2 Capable Adults
• Tape Measure
• Wood Board
(scrap)
• Phillips
Screwdriver
• Sawhorse or
Support Table
• Hammer
• Safety Glasses
• Step Ladder - 8ft.
(2.4 m)
• (2 each) Wrenches and/or Socket
Wrenches and Sockets (Deep-
Well Sockets are Recommended).
1/2"
9/16"
3/4"
AND/OR
1/2"
9/16"
3/4"
• Extension is Recommended.
• Garden Hose or Sand
OPTIONAL TOOLS
AND MATERIALS:
•
Large and Small Adjustable
Wrenches
© COPYRIGHT 2007 bySPALDING
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
This manual, accompanied by sales receipt, should be saved and kept on hand as a
convenient reference, as it contains important information about your model.
READ AND UNDERSTAND
OPERATOR'S MANUAL
BEFORE USING THIS UNIT.
FAILURE TO FOLLOW
OPERATING INSTRUCTIONS
COULD RESULT IN INJURY
OR DAMAGE TO
PROPERTY.
Toll-Free Customer Service Number for U.S: 1-800-558-5234,
For Europe: 00 800 555 85234 (Sweden: 009 555 85234),
Internet Address: www.huffysports.com
Pool System

Owners Manual

Customer Service Center
Adult Assembly Required.
WARNING!
For Canada: 1-800-284-8339,
For Australia: 1800 632 792
1
