SPALDING M86724C Owner's Manual

Portable system
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

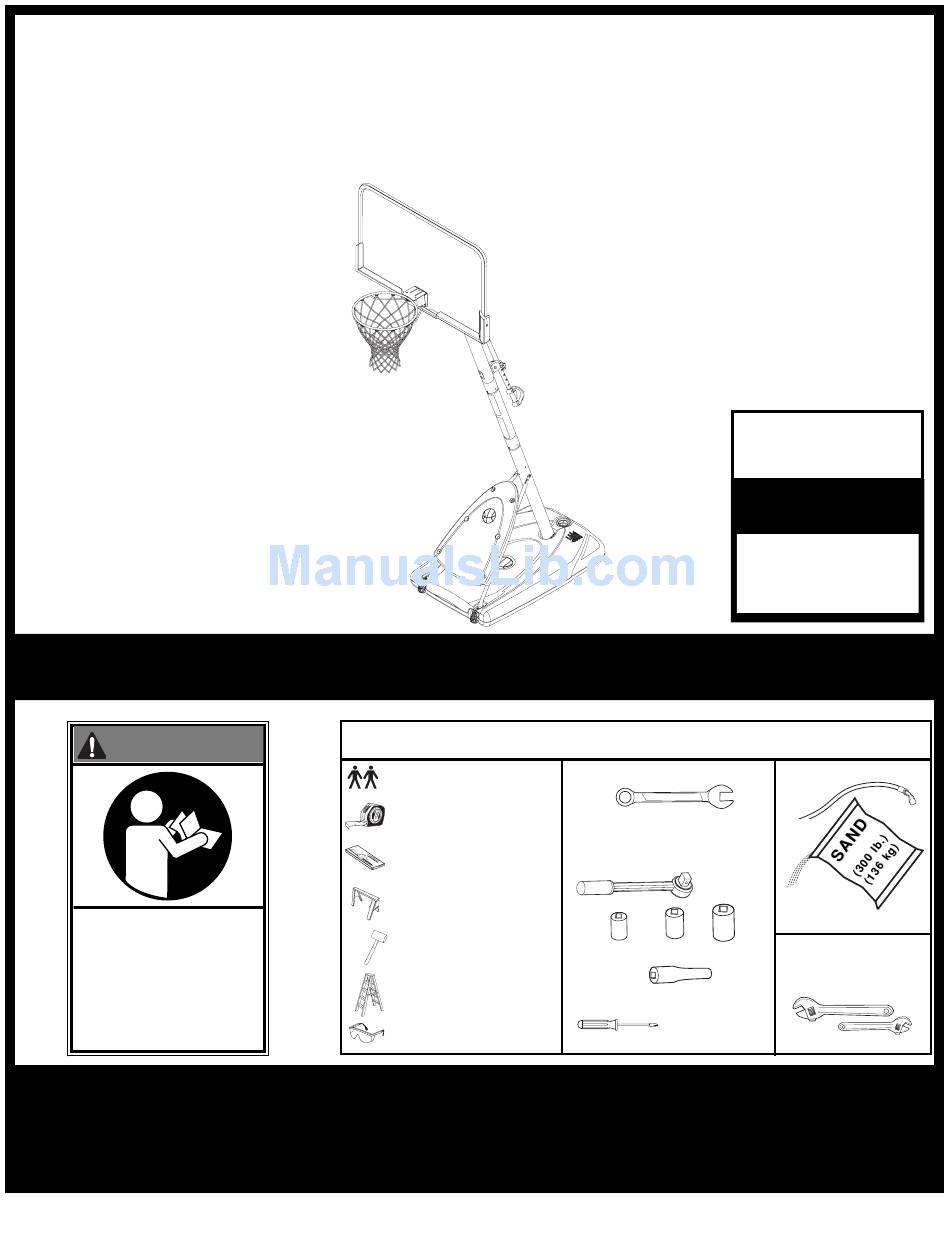

This manual, accompanied by sales receipt, should be saved and kept on hand as a convenient reference, as it
WARNING!
READ AND UNDERSTAND
OPERATOR'S MANUAL
BEFORE USING THIS UNIT.
FAILURE TO FOLLOW
OPERATING INSTRUCTIONS
COULD RESULT IN INJURY
OR DAMAGE TO
PROPERTY.
© COPYRIGHT 2005 by SPALDING
Portable System

Owners Manual

Customer Service Center
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
contains important information about your model.
• 2 People
• Tape Measure
• Wood Board (scrap)
• Sawhorse or Support Table
• Hammer
• Step Ladder 8 ft. (2.4m)
• Safety Glasses
Toll-Free Customer Service Number for U.S: 1-800-558-5234,
For Canada: 1-800-284-8339,
For Europe: 00 800 555 85234 (Sweden: 009 555 85234),
For Australia: 1800 632 792
Internet Address: www.huffysports.com
REQUIRED TOOLS AND MATERIALS:
• (2 each) Wrenches
1/2"
AND/OR
(2) Socket Wrenches and Sockets
1/2"
• Extension
• Phillips-Head Screwdriver
www.spalding.com
1
Adult Assembly
Required.
Write Model Number
From Box Here:
• Garden Hose or Sand
9/16"
3/4"
9/16"
3/4"
• Optional: Large & Small
Adjustable Wrenches
02/07
ID# M6611541
