Summary of Contents for Future light PROFILE 200

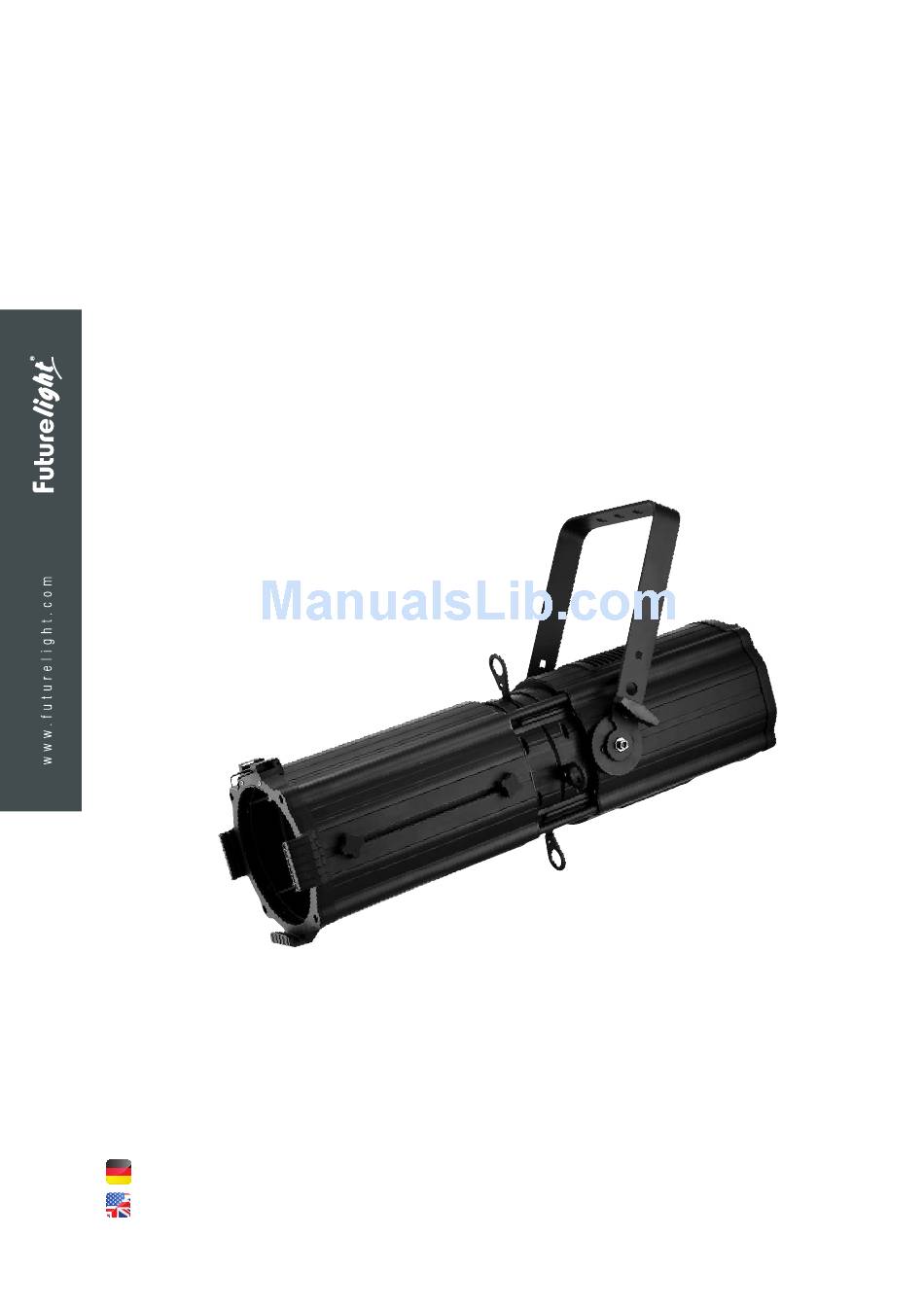

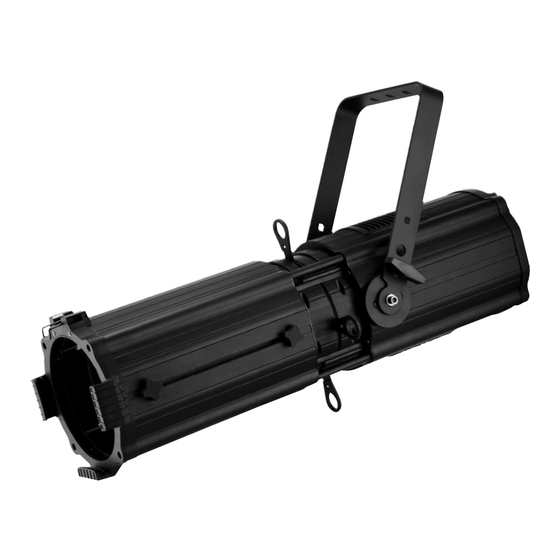

- Page 1 PROFILE 200 LED Theater Spot Lights BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG USER MANUAL USER MANUAL USER MANUAL USER MANUAL...
- Page 2 2/24 00113335.DOCX, Version 1.0...
-
Page 3: Table Of Contents
Inhaltsverzeichnis / Table of contents EINFÜHRUNG ..............................4 Produktmerkmale SICHERHEITSHINWEISE ..........................5 GERÄTEBESCHREIBUNG ..........................7 INSTALLATION ..............................8 ANSCHLÜSSE ..............................8 DMX512-Ansteuerung Anschluss ans Netz BEDIENUNG ..............................9 Schärfeeinstellung Zoomeinstellung Control Board Menüstruktur DMX-Betrieb REINIGUNG UND WARTUNG .........................12 Sicherungswechsel UMWELTSCHUTZ ............................12 TECHNISCHE DATEN .............................13 Zubehör INTRODUCTION ..............................14... -
Page 4: Einführung
BEDIENUNGSANLEITUNG Profile 200 GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Page 5: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Projektor, mit dem sich dekorative Lichteffekte erzeugen lassen. - Page 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55°C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen. •...
-
Page 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG 1. Montagebügel 4. Fokusknopf 2. Feststellschraube 5. Zoomknopf 3. Profilschieber 6. Farbfilterrahmen-Befestigungsklammer Geräterückseite: 7. Haltegriff 8. DMX-Eingang (5-polig) 9. DMX-Ausgang (5-polig) 10. An-/Aus-Schalter 11. Spannungsversorgungseingang 12. LCD mit Bedientasten 1: Ground 13. Spannungsversorgungsausgang 2: Signal (–) 3: Signal (+) 1: Ground 2: Signal (-) 4: NC... -
Page 8: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Page 9: Anschluss Ans Netz
Sie eine schaltbare Steckdose. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der Profile 200 den Betrieb auf. Mit der ON/OFF Taste können Sie das Gerät an, bzw. ausschalten. Das Display zeigt kurz die Version der Firmware und die Modellbezeichnung an. Danach können Sie die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN vornehmen. -
Page 10: Control Board
Control Board Über die MODE Taste gelangen Sie ins Menü. Durch Drücken der UP/DOWN-Tasten können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die ENTER-Taste. Durch Drücken der UP/DOWN-Tasten können Sie die Auswahl verändern. Bestätigen Sie jede Änderung durch Drücken der ENTER-Taste. -
Page 11: Dmx-Betrieb
DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 2 Steuerkanäle. Es kann aber auch in einen Modus mit 1 oder 2 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-Startadresse für den ersten DMX-Kanal eingestellt werden. -
Page 12: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linse sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Page 13: Technische Daten
Best.-Nr. 30227862 PSSO DMX Kabel XLR 5pol 3m schwarz Neutrik Best.-Nr. 30227825 PSSO PowerCon Verbindungskabel 3x1,5 3m Best.-Nr. 3023503R FUTURELIGHT Gobohalter für Profile 200 Best.-Nr. 51840926 FUTURELIGHT Filterrahmen für Profile 200 Best.-Nr. 51840927 FUTURELIGHT Iris für Profile 200 Best.-Nr. 51840925 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. -
Page 14: Introduction
USER MANUAL Profile 200 DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture. -
Page 15: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is an LED projector for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Page 16 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...
-
Page 17: Description Of The Device
DESCRIPTION OF THE DEVICE 1. Mounting bracket 4. Focus knob 2. Fixation screw 5. Zoom knob 3. Shutter blades 6. Color filter frame fixation clips Device rear: 7. Handle 8. DMX In (5-pin) 9. DMX Out (5-pin) 10. On/Off switch 11. -
Page 18: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be fastened to a truss or similar rigging structure. -
Page 19: Connection To The Mains
OPERATION After you connected the effect to the mains, the Profile 200 starts running. Via the ON/OFF switch you can turn the device on and off. The display shortly shows the firmware version and model name. You can then choose the desired setting via the buttons MODE, ENTER, UP and DOWN. -
Page 20: Control Board
Control Board Enter the menu by pressing the MODE-button. Browse through the menu by pressing UP or DOWN. Press ENTER in order to select the desired menu. You can change the selection by pressing UP or DOWN. Press ENTER in order to confirm. You can leave every mode by pressing MODE. The functions provided are described in the following sections. -
Page 21: Dmx Operation
DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 2 control channels. However, it can also be switched to a mode with 1 or 2 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set for the first DMX channel. -
Page 22: Cleaning And Maintenance
CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lens, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth. -
Page 23: Technical Specifications
No. 30227862 PSSO DMX cable XLR 5pin 3m black Neutrik No. 30227825 PSSO PowerCon Connection Cable 3x1.5 3m No. 3023503R FUTURELIGHT Gobo Holder for Profile 200 No. 51840926 FUTURELIGHT Filter Frame for Profile 200 No. 51840927 FUTURELIGHT Iris for Profile 200 No. - Page 24 Futurelight is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00113335 Version 1.0 Publ. 08/02/2018...
