1. Toepassing

De SKF MultiPoint automatisch smeersysteem LAGD 400 is een 8-punts smeersysteem.
De smeerunit kan worden gebruikt in combinatie met alle standaard SKF vetsoorten en
produceert maximaal een druk van 40 bar. De maximale druk is gegarandeerd als de
totale lengte van alle smeerslangen niet meer dan 5 meter is.

2. Beschrijving

2.1 Identiicatie van onderdelen

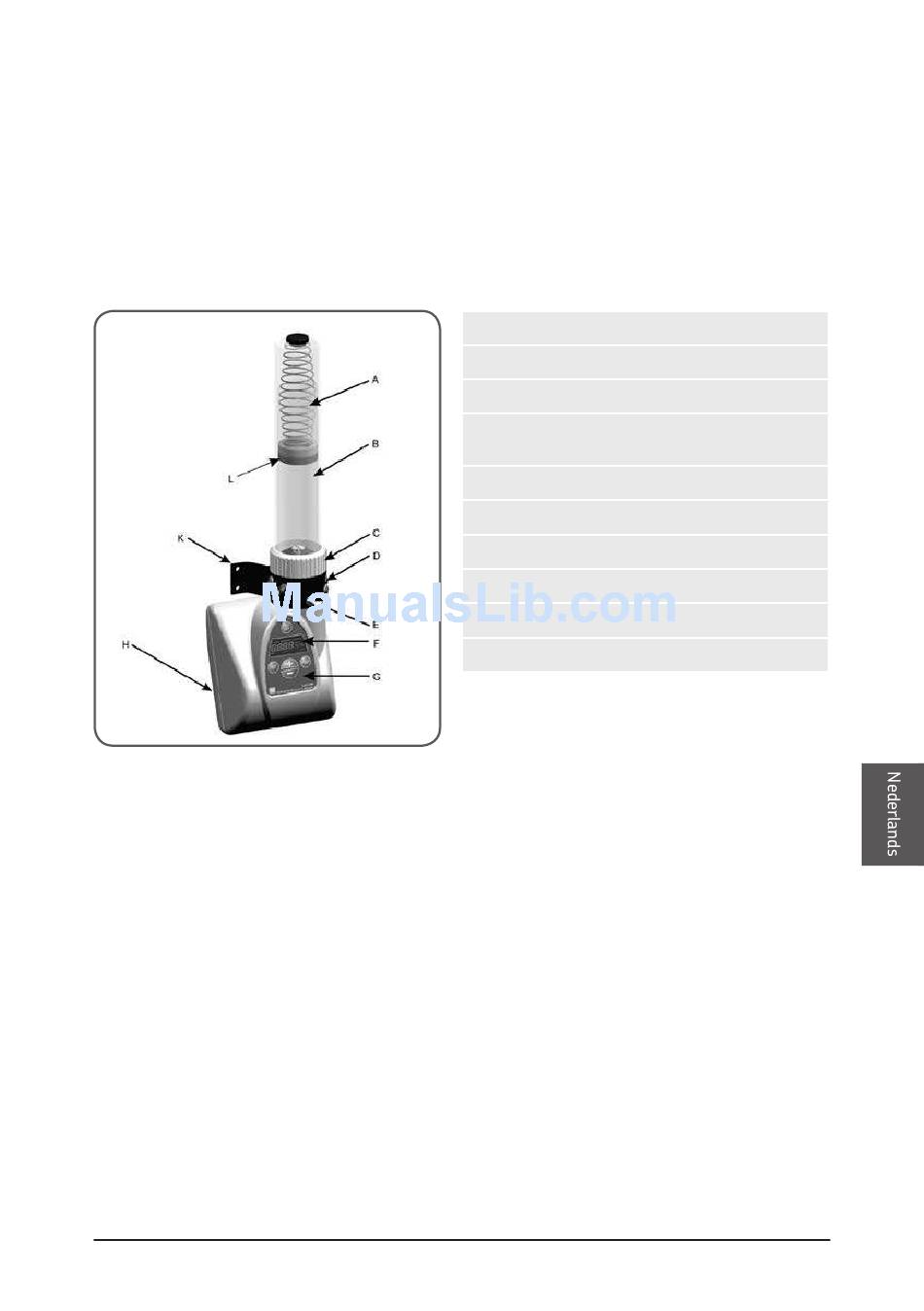

Figuur 1

2.2 Werkingsprincipe

In elke cyclus wordt door een elektromotor vooraf een zuiger in de smeerunit geladen. De
zuiger vult een cilinder. Aan het einde van elke cyclus wordt de zuiger losgelaten en perst
dan het vet uit de cilinder in de acht kanalen van het verdeelblok. De zuiger geeft aan elk
kanaal dezelfde hoeveelheid vet af.
De elektrische motor is microprocessorgestuurd. De microprocessor bepaalt de dosering
en detecteert geblokkeerde smeerslangen en lege vetpatronen.

2.3 Vetvoorziening

Een standaard SKF vetpatroon levert vet aan de smeerunit. Een leeg SKF vetpatroon kan
worden nagevuld via de vulnippel.
SKF LAGD 400
A Aansluitingen voor voeding en alarm
B Beschermkap patroon
C Sluitring
D Vetuitgangen
(genummerd van 1 t/m 8)
E Vulnippel
F Display
G Bedieningspaneel
H Montagebeugel
K Volgplaat
L Drukveer
