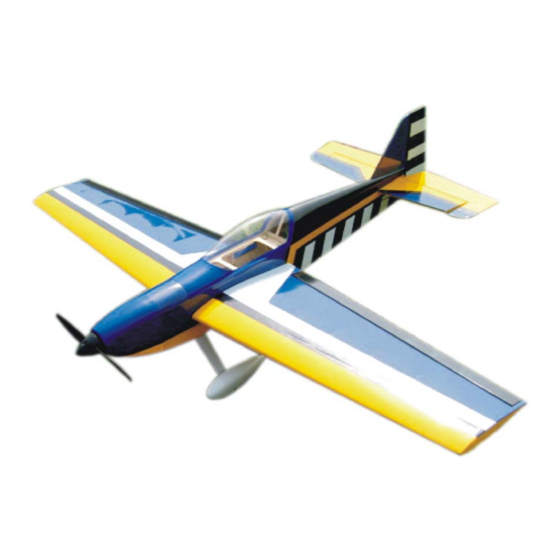

Value Hobby 58in AeroMaster-46 Instruction Manual

Almost ready to fly nitro, electric aerobat
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

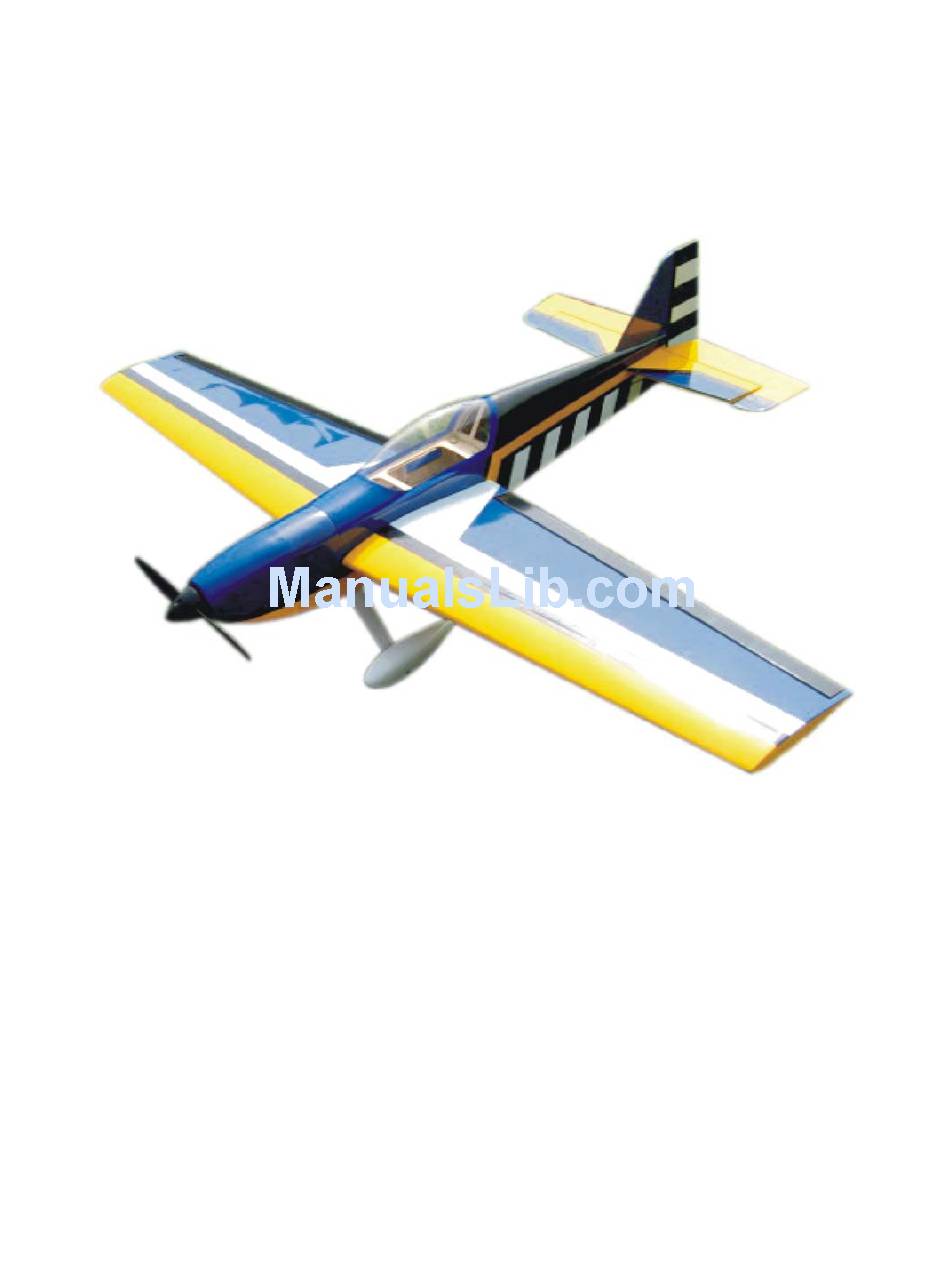

58in AeroMaster-46































SPECIFICATIONS:
WINGSPAN: 59"(1470mm)
LENGTH: 49‐1/5"(1250mm)
WING AREA: 604.5 sq in(39 sq dm)
FLYING WEIGHT: 3.3‐4.4 lbs (1500‐2000g)
SUGGESTED POWER SYSTEM: E‐Flite power 46 or equivalent
This radio controlled model is NOT a toy and NOT intended for person under 16 years old. Keep this kit out of reach of
younger children, as it contains parts that could be dangerous. A radio controlled model is capable of causing serious
bodily injury and property damage. It is the owner's responsibility to assemble the aircraft properly. Test fly your model in
the presence of an experienced RC modeler. Your model must always be operated and flown using great care and common
sense, as well as in accordance with the safety code of the AMA or MAAC. We suggest you purchase proper insurance
prior to flying this model. The FCC requires that you use only radio frequencies specified for R/C model aircraft. Do not at
any time fly this model while under the influence of drugs or alcohol.
Almost‐Ready‐to‐Fly Nitro/Electric Aerobat
INSTRUCTION MANUAL
WARNING

FEATURES:
Light‐weight laser‐cut ply and balsa construction
Two‐piece wing with aluminum wing tube
Detachable PVC canopy secured by two magnets
Painted fiberglass cowl and wheel pants
Aluminum landing gear
Complete hardware



Advertisement

Table of Contents
loading

Related Manuals for Value Hobby 58in AeroMaster-46

Summary of Contents for Value Hobby 58in AeroMaster-46

  • Page 1 58in AeroMaster-46 Almost‐Ready‐to‐Fly Nitro/Electric Aerobat  INSTRUCTION MANUAL                                                                  SPECIFICATIONS:  FEATURES:  WINGSPAN: 59”(1470mm)  Light‐weight laser‐cut ply and balsa construction ...
  • Page 2 Parts of the Airplane      1. Fuselage  4. Horizontal stabilizer and elevator  2. Fin and rudder  5. Cowl  3. Wing  6. Canopy   ...

  • Page 3: Included Accessories

    Included Accessories    1. Rudder and elevator pushrod X2 [Ф1.8X730mm]  20. Self‐tapping screws for securing cowling X 2   2. Throttle pushrod [Ф1.5X270mm]  [PWA3X12mm]  3. Aileron pushrod X 2 [Ф1.8X170mm]  21. Round head machine screws for securing   4. Elevator joiner wire [Ф2.5X98mm]  nitro motor mount to firewall X 4 [PM4X20mm]  5. Fuel tank  22. Fuel tank tray  6. Aluminum wing tube  23. Blind nuts for securing nitro motor mount to firewall X 4  7. Instruction manual  [Ф4mm]  8. Nitro motor mount  24. Blind nuts for main wheels X 2 [Ф4mm]  9. Tail wheel assembly  25. Self‐lock Nuts for securing wheel shaft X 2 [Ф4mm]  10. Main wheels  26. Blind nuts for engine X 4 [Ф4mm]  11. Landing gear  27. Pushrod EZ‐connector for throttle servo [Ф2.1mm]  12. Velcro [250mm]  28. Battery tray (for LiPO battery pack) X 3  13. Electric motor standoff X 4 [Ф10X68mm]  29. Washer X 18 [M4]  14. Socket head screws for use as main wheel shaft X 2  30. Round head machine screws for control horns X 8  [CM4X40mm]  [PM2X25mm]  15. Socket head screws for securing radial mount to electric  31. Control horn X 4  motor standoff X 2 [CM4X40mm]  32. EZ link for pushrod Z‐Bend X 4  16. Threaded rod for securing electric motor standoff to  33. Clevises X 4  firewall X 4 [M4X20mm]  34. Engine template  17. Socket head screws for securing wings to  ...

  • Page 4: Install The Ailerons

    Install the Ailerons  CA hinges  Apply instant glue  (C.A.glue,super glue) Ensure smooth non‐binding  Assemble left and right Movement while assembleing. S ides the same way.     3/32 DRILL A HOLE DEEP IN CENTER OF HINGE SLOT   Step 1: Drill a 1/16‐inch hole into the center of each hinge slot in the aileron and wing panel. Trim the covering away from  each hinge slot to ensure that the hinges will be properly glued in place.      Step 2: Test fit a CA hinge into each of the hinge slots. If necessary, enlarge the slots with a hobby knife. When satisfied  with the fit, place the hinges into the slots. Push a pin through the middle of each hinge to keep them centered. ...
  • Page 5   Step 3: Join the aileron to the wing panel and remove the pins from the hinges. Center the aileron on the wing.      Step 4: Adjust the aileron so there is a small gap between the LE of the aileron and the wing. The gap should be about  1/64‐inch or just wide enough to slip a piece of paper through.   ...
  • Page 6   Step 5: Apply six drops of thin CA to the top and bottom of each hinge. Do not use accelerator in the hinging process. The  CA must be allowed to soak into the hinge naturally. After the CA has cured, flex the surfaces several times to break in the  hinges. Pull on both surfaces to make sure the hinges are secure.    Repeat steps 1‐5 for the other wing panel.

  • Page 7: Install The Aileron Servos & Pushrods

    Install the Aileron Servos & Pushrods  Round head machine screws  for control horns PM2X25mm   Nylon control horn  Nylon Clevis EZ link for pushrod Z‐Bend   Before installation, confirm that the servos you will be using will properly fit in the servo opening. Make adjustments as  necessary for your servos. The pre‐cut servo openings on this airplane will fit most standard size servos.    Step 1: Installing the servos in the wing will require the use of a servo extension wire for each aileron servo. One Y‐harness  connector is also required and is used to allow the aileron servos to plug into one slot in your receiver. You may also have a  computer radio that allows you to plug the servos into separate slots and then mix them together with the radio  transmitter. If you choose to mix them together with the radio rather than a Y‐harness, refer to the manual for your  particular model radio system.      Step 2: Attach the servo extension to the aileron servo and secure it with heat shrink tubing. The tubing can be shrunk  around the connector with a heat gun or micro torch. If your aileron servo has tabs molded into the case for mounting the  servo on its side, they must be cut off in order for the servo to fit into the servo bay in the wing panel. Follow the  instructions included with the servo for cutting the tabs. Install the eyelets and grommets included with the servo.   ...

  • Page 8: Leading Edge

      Step 3:  Securely tie the string from inside the opening for the aileron servo to the end of the servo extension. Pull the  servo wire and extension through the wing.    ENLARGE TO CUT OFF UNUSED ARM   LEADING EDGE SERVO ARM PARALLEL WITH HINGE LINE   Step 4:  Temporarily position the aileron servo into the servo bay. Install and remove a servo mounting screw into each of  the four holes. Apply a drop of thin CA into the holes to harden the wood. After the glue has hardened, install the servo  into the opening. Cut three arms from a four‐armed servo arm (arms may need to be purchased separately). Center the  servo with your radio system and install a servo arm parallel to the aileron hinge line as shown. ...
  • Page 9   Step 5:  Place one of the nylon control horn on the aileron, positioning it as shown in the sketch and aligning it with the  servo arm using a straight edge as a guide. Mark the location for the screw holes. Using a Ф1.8mm drill bit, drill a hole  through the aileron at the marks you made. Install and remove a PM2 x 25mm sheet metal screw into each of the holes.  Harden the holes with a drop of thin CA. After the glue has hardened completely, install the control horn with two PM2 x  25mm sheet metal screws.  SILICONE CLEVIS RETAINER 1.8 X 170mm Ф PUSHROD WIRE NYLON CLEVIS     Ф1.8X 17 mm Nylon Clevis Aileron Pushrod The c levis needs to be sec ured onto the pushrod for about 8mm...
  • Page 10 Step 6:  Locate a Ф1.8 x 170mm pushrod wire threaded on one end. Screw a nylon clevis onto the rod. It is recommended  you use a clevis retainer (not included) to help keep the clevis in place. Slide a silicone clevis retainer onto the base of the  clevis. Connect the clevis to the second hole on the control horn.  Ф1.8X 17 mm Aileron Pushrod Servo Arm Faslink Bend the end of the wire into a right angle. Depending on the length of the wire needed, exc ess wire c an be removed.
  • Page 11 NYLON FASLINK 7. Use tape or a small clamp to hold the aileron in the neutral position. With the servo arm still parallel to the hinge line,  make a mark on the pushrod where it crosses the outer hole in the servo arm. Remove the pushrod and clevis from the  control horn and make a 90 degree bend at your mark. Cut off the excess pushrod wire 6mm beyond the bend. Enlarge the  outer hole in the servo arm using a 2mm drill bit. Connect the pushrod to the servo arm using a nylon FasLink.

  • Page 12: Finish The Wing Panels

    Finish the wing panels  Socket head screws for securing wings to fuselage CM4X20mm   Ф19X400mm  Aluminum wing tube       Step 1:  Use the wing tube to attach the wing halves to the fuselage.    METAL WING BOLT   Step 2:  Test the CM4X20mm wing bolts into the blind nuts in the wing panels. If the bolts are difficult to thread into the  blind nuts, insert a tap into the nuts to clean up the threads.    Step 3:  Install the wing panels onto the wing tube and secure them to the fuselage using two metal wing bolts.

  • Page 13: Install The Stabilizer

    Install the Stabilizer      Step 1:  Locate the horizontal stabilizer slot under the covering on the tail section of the fuselage by lightly pressing with  your finger. The slot is located on both sides of the fuselage. Carefully remove the covering. Make sure you do not cut  into the wood.      Step 2:  Locate the slot for the vertical fin on the top of the fuselage and remove the covering. Make sure you do not cut  into the wood.   ...
  • Page 14   Step 3:  Insert the stabilizer into the stabilizer slot so it is centered in the fuselage (dimension A should be equal). Place  the wing onto the fuselage and secure it in place with the wing hold‐down bolts. View the plane from the rear and at a  distance of a few feet. The stabilizer should be parallel to the wing (dimension B should be equal). If not, sand the  stabilizer mounting base slightly to achieve the proper position of the stabilizer.      Step 4:  Attach a piece of string to measure the distance “A” of each stabilizer halves, and “B” the difference between the  wing tip and the top of stabilizer. Both distances should be equal.   ...
  • Page 15   Step 5:  With the stabilizer properly aligned, use a felt‐tip pen to trace a line around the tail of the airplane on the top and  bottom of the horizontal stabilizer.      Step 6:  Remove the stabilizer and draw two additional lines, top and bottom, 1/16" [1.6mm] inside the lines drawn in the  previous step. Using a knife, carefully cut through the covering along the inside lines and remove the covering from the  center. Do not cut the wood under the covering! If the covering is not removed from the stabilizer, a proper bond for  your adhesive will not be achieved.    Step 7:  Mix 30‐minute epoxy and spread some inside the horizontal stabilizer mount on the fuselage. Spread more epoxy  onto the top and bottom of the stabilizer where the covering was removed. Insert the stabilizer into the fuselage from the  rear and adjust the alignment using the guide lines that were drawn onto the stabilizer. Wipe off any epoxy that squeezes  out using a paper towel dampened with rubbing alcohol. Recheck the alignment frequently while the epoxy cures. ...

  • Page 16: Install The Vertical Fin

    Install the Vertical Fin      Step 1:  Test fit the vertical fin in the slot in the top of the fuselage. Sand the edges of the slot if necessary to obtain a  snug fit. Draw a line around the vertical fin where it meets the fuselage. Cut the covering 1/16” [1.6mm] inside the lines  you drew on the vertical fin and the top of the fuselage. Remove the covering.      Step 2:  Mix some 30‐minute epoxy and apply it to the top of the horizontal stabilizer through the slot and on the sides of  the slot. Apply more epoxy to the vertical fin where the covering was removed. Insert the vertical fin into the fuselage and  adjust the alignment. Check for a 90 degree angle between the vertical fin and horizontal stabilizer when viewed from the  rear. Use masking tape to hold the vertical fin in this position. Recheck the alignment frequently while the epoxy cures. ...
  • Page 17 Joining the Elevator Halves      Step 1:  Without glue, position the elevator halves on the stabilizer. Measure and mark a centerline onto the elevator  joiner wire. Center the joiner between the two elevator halves. Mark the position where the joiner will enter the elevator  halves.      Step 2:  Remove the elevator halves from the horizontal stabilizer and drill straight into the leading edge of the stabilizer  using a 1/8" [3.2mm] drill bit at the marks. Drill into the elevators 1‐1/4" [32mm] to allow for complete insertion of the  elevator joiner. This step is done best using either a pin vise or twisting the drill bit into the wood with your fingers.   ...
  • Page 18       Step 3:  Carefully cut grooves into the leading edges of the elevator halves to allow the joiner to recess into the leading  edge.   ...
  • Page 19   Step 4:  Use a straightedge to align the elevator halves on a flat surface. Using 6‐minute epoxy, glue the joiner wire into  position. Make sure the joiner wire is fully seated in the elevator halves before the epoxy cures. Use weights to keep the  elevator halves from moving. ...

  • Page 20: Install The Elevator

    Install the Elevator    Step 1:  Find the pre‐cut hinges from the included accessories. Test fit the hinges in the slots in the elevator halves and  stabilizer. If the hinges do not slide into the slots easily, work your knife blade back and forth in the slot a few times to  provide more clearance    3/32 DRILL A HOLE DEEP IN CENTER OF HINGE SLOT   Step 2:  Drill a 3/32” [2.4mm] hole, 1/2” [12.7mm] deep in the center of the hinge slots. Use a rotary tool with a 3/32”  [2.4mm] drill bit or a carbide cutter for the best results. Reinsert your knife blade to clean out the slot after you drill the  holes.      Step 3:  Insert four hinges into the slots in the stabilizer. Press the elevators onto the hinges until the gap between the  elevators and stabilizer is about 1/32” [.8mm]. Flex the elevators a little in one direction, but do not allow them to pull  away from the stabilizer. Apply six drops of thin CA onto each hinge. Turn the fuselage over and apply six more drops of  thin CA to the other side of each hinge. DO NOT use accelerator while hinging, as the CA must wick into the hinge to  properly attach the hinges. Use a paper towel to absorb any excess CA. After the CA cures, flex the elevators in both  directions to free up the elevators for operation.   ...
  • Page 21       Step 4:  Temporarily insert a pushrod into the elevator pushrod exit slot. Use the position of the pushrod to align the  elevator control horns onto the undersides of the elevator halves. Mark the locations of the control horn mounting holes  onto the elevator halves and drill holes at the marks. Do not drill all the way through the elevator halves! Thread a screw  into the hole and back it out. Apply a couple drops of thin CA glue to the hole and let it harden. Attach the elevator control  horns to the elevators using four screws. ...
  • Page 22 Install the Rudder and Tail Wheel       Step 1: Assemble the tail wheel assembly set using the included accessories.      Step 2:  The installation tab of the tail wheel need to be mounted on the bottom of the fuselage. Test fit the rudder to the  fuselage with the tail wheel assembly installed in the orientation shown. Make any adjustments necessary so the tab on  the tail wheel is securely fastened on the fuse. Roughen the wire on the tail wheel assembly that fits into the rudder with  sand paper and clean it off with alcohol. Glue the tail wheel wire into the hole in the LE of the rudder with medium or  thick CA glue.  Fit the rudder to the fuselage along with CA hinges. Glue the CA hinges in place with thin CA glue.   ...
  • Page 23 RUDDER EXIT SLO T   Step 3: As you did with the elevator, use the pushrod to temporarily position a control horn onto the side of the rudder.  Then secure the control horn using two screws. ...
  • Page 24 Installing the Tail Servos and Pushrods      Step 1:  Install the elevator and rudder servos into the fuselage as shown using the hardware supplied with the servos. Be  sure to harden the screw holes with thin CA as was done with the aileron servos. Cut three arms from two four armed  servo arms. Center the servos with your radio system and install them onto the servos with the servo screws. Enlarge the  outer holes of each servo arm with a 5/64" [2mm] drill bit. Depending on your balancing needs, you can install the  receiver battery in the front of the fuselage or at the back of the fuselage.    RUDDER EXIT SLOT     Step 2:  Thread the clevis securely onto the rudder pushrod. We recommend using a clevis retainer to help keep the clevis  in place. Slide the pushrod through the rudder pushrod exit slot in the fuselage and connect it to the rudder control horn.      ...
  • Page 25   Step 3:  With the rudder in the neutral position and the rudder servo arm perpendicular to the pushrod, mark where the  pushrod crosses the outer hole of the servo arm. As you did with the aileron pushrods, make a 90 degree bend at the  mark and cut off the excess pushrod 1/4" [6mm] beyond the bend. Secure the pushrod to the servo arm with a FasLink.  Make any adjustments necessary to the nylon clevis so that the rudder is properly centered and slide the silicone clevis  retainer to the end of the clevis.      Step 4:  Thread the clevis securely onto the elevator pushrod. We recommend using a clevis retainer to help keep the  clevis in place. Slide the pushrod through the elevator pushrod exit slot in the fuselage and connect it to the elevator  control horn.   ...
  • Page 26   Step 5:  With the elevator in the neutral position and the elevator servo arm perpendicular to the pushrod, mark where  the pushrod crosses the outer hole of the servo arm. As you did with the rudder pushrods, make a 90 degree bend at the  mark and cut off the excess pushrod 1/4" [6mm] beyond the bend. Secure the pushrod to the servo arm with a FasLink.  Make any adjustments necessary to the nylon clevis so that the elevator is properly centered and slide the silicone clevis  retainer to the end of the clevis.   ...

  • Page 27: Install The Main Landing Gear

    Install the Main Landing Gear  Main wheel shaft  Self‐tapping screws  for  CM4X40mm   wheel pants PWA2X12mm   Socket head screws  for  securing landing gear PM4X20mm       C M4 X4 0 mm   Step 1:  Reinstall the wheel collars and wheels onto the axles. Thread a CM4X40 set screw into each wheel collar and  tighten the set screws. Be sure that the wheel rotates freely on the axle.    PWA2 X1 2 mm   Step 2:  Attach the wheel pants to the landing gear legs using four PWAX12mm machine screws, four M2 flat washers, four  M2 lock washers.   ...
  • Page 28 PM4 X2 0 mm   Step  3:  Attach  the  landing  gear  legs  to  the  fuselage  using  two  CM4X20mm  SHCS,  two  M4  flat  washers,  two  M4  lock  washers. ...
  • Page 29 Option 1: Brushless Motor, ESC and Battery Installation    Ф4mm  Blind Nuts Electric motor standoff Ф10X68 Bolt for securing radial mount to electric  motor standoff CM4X40mm  socket head screw Bolt for securing electric motor standoff  to firewall  M4X20mm   screw   Be  sure  to  read  and  understand  the  instructions  that  come  with  the  ESC  and  motor  before  attempting  to  operate  the  system.      Step 1: Attach the X‐mount to the motor using the hardware provided with the motor.     ...
  • Page 30   Step 2: The electric motor is mounted on a set of stand‐offs to help clear the length of the cowling. In order to drill proper  positions for your motor stand‐offs, mark the position on the firewall using your electric motor’s radial motor mount.      Step 3: At the marked positions, drill holes for your blind nuts. You will use the blind nuts to secure the motor stand‐offs  on the firewall.   ...
  • Page 31   Step 4: Install the blind nuts. Use thin CA to secure the blind nuts in place.       ...
  • Page 32   Step 5:  Secure the motor standoffs to the blind nuts on the firewall using the included threaded rod.      Step 6:  Using the included socket head bolts, secure the electric motor to the motor standoffs.   ...
  • Page 33   Step 7:  Secure the ESC inside the fuselage using Velcro. Then connect the leads from the motor to the ESC. Carefully tuck  the leads from the motor and speed control into the fuselage so the leads do not get entangled with the motor or  propeller.      Step 8:  Secure the battery inside the fuselage using Velcro. ...
  • Page 34 Option 2: Nitro Motor and Fuel Tank Installation    Installing the Fuel Tank      Step 1:  The fuel tank can be assembled as a two line system consisting of a vent (pressure) line to the muffler and a carb  line. Filling and emptying of the tank would need to be done through the carb line, or an optional fuel fill valve. The tank  can also be assembled as a three line system having a vent line, carb line, and fill line. If installing a fill line, puncture the  top of the stopper above the sealed off fuel tube hole. The fill and carb lines should extend out 13mm beyond the stopper  and the vent line should be bent upwards and left uncut. With the tubes installed in the stopper, the stopper plates  loosely in place with the PM3x25mm screw to hold the assembly together.   ...
  • Page 35    To p o f t an k Ven t Fill an d c arb lin es     Step 2:  Fit the stopper assembly into the tank with the vent line pointing toward the top of the tank, but not touching.  The fuel tubing and clunks (fuel pickup) on the carb and fill lines should almost reach the back of the tank but not touch.  The clunks must be able to move freely inside the tank when assembled. Adjust the length of the fuel tubing accordingly.  When satisfied, tighten the PM3x25mm screw in the stopper to secure it in place (do not over‐tighten). Mark the side of  the tank that must face up when installed in the plane. We also suggest marking the tubes in the stopper.     ...
  • Page 36   Step 3:  Insert the tank into the fuselage with the correct side facing up. The fuel tubing should be routed through the  hole in the center of the firewall. ...
  • Page 37 Installing the Nitro Motor  Ф4mm  Blind Nuts Nitro motor mount 52mmX90mm Round head machine screws for securing nitro motor mount PM4X20mm   M4  washer Step 1: Using four PM4X20mm SHCS, four M4 fiat washers, four M4 lock washers, and thread locking compound, attach  the engine mount to the firewall. Leave the screws slightly loose. Test fit your engine between the mount halves. Slide the  mount halves against the sides of the engine and finish tightening the mount screws.   ...
  • Page 38   Step 2: Position the front of the engine drive washer 117mm from the front of the engine mounting box. Mark the location  of the engine mount holes onto the mount rails using a Dead Center Hole Locator Remove the engine from the mount and  use  a  Ф4  tap  and  drill  set  to  create  threads  in  the  four  mounting  holes.  Attach  the  engine  to  the  mount  using  four  PM420mm SHCS, four Ф4 fiat washers, and four Ф4 lock washers. ...
  • Page 39 5. Install  the Cowling  Self‐tapping screws for securing cowling  PWA3X12mm         Step 1:  Before fitting the cowling, make any cutouts necessary for your power system. For example, for a glow engine, a  cutout must be made for the engine head, exhaust outlets, and needle valve access.  A rotary tool such as a Dremel drill  works very well for cutting holes in fiberglass.      Step 2:  Apply a piece of masking tape to each side of the fuselage in the location shown. Draw a line on the masking tape  where you want to install the cowl mounting screws. You have a total of 4 mounting screws, 2 on each side of the cowl.   ...
  • Page 40   Step 3:  Fit the cowl to the fuselage and align it with the colors on the fuselage. Temporarily install the spinner backplate  onto the motor shaft and make any adjustments to the cowl position so that the backplate is centered with the front of  the cowl. When satisfied, tape the cowl into position. Measure 9.5mm forward from the aft end of the cowl at each of the  line you made on the masking tape. Mark the cowl for each of the four cowl mounting screws.    PAW3 X1 2 mm   Step 4:  Drill 1/16" [1.6mm] holes at the marks you made on the cowl through the cowl mounting blocks. Remove the cowl  and thread a self‐tapping screw into each hole in the cowl mounting blocks and back it out. Apply a couple drops of thin  CA to each hole in the blocks. Enlarge the four holes in the cowl with a 2.4mm bit. ...

  • Page 41: Installing The Receiver

    Installing the Receiver      Step 1:  Secure your receiver inside the fuselage. Then connect the servos to your receiver. Make sure the leads to not  interfere with any of the pushrods.      Step 2:  Pre‐cut openings are provided for mounting an on/off switch. If the hole spacing does not fit your switch, you may  need to modify the pre‐cut opening, or mount it in a different location. You can also mount an optional charge jack  receptacle below the switch ...

  • Page 42: Balancing The Model

    Balancing the Model    After you have finished building the model into ready‐to‐fly condition you can set the C.G. of the model. You need to have  all of the systems installed before you begin, including the nitro engine or electric motor, landing gear, radio system, and  battery pack.        The C.G. is located 4‐15/16" [110mm] back from the leading edge of the wing at the fuselage.    This is where your model should balance for the first flights. Later you may wish to experiment by shifting the C.G. forward  or back to change the flying characteristics. Moving the C.G. forward may improve the smoothness and stability, but the  model may then require more speed for takeoff and make it more difficult to slow for landing. Moving the C.G. aft makes  the model more maneuverable, but could also cause it to become too difficult to control.    When balancing your model, support the plane upright at the C.G. position on the bottom of the wing with your fingers or  a commercially available balancing stand. Move the battery or receiver inside the fuselage as necessary so the model  hangs level or slightly nose down. This is the correct balance point for your model.    After the first flights, the CG position can be adjusted for your personal preference. ...
  • Page 43 Setting Control Throws    Turn on the transmitter and receiver. Use a ruler to adjust the throw of the elevator, ailerons and rudder. Adjust the  position of the pushrod at the control horn to achieve the following measurements when moving the sticks to their  endpoints:    Aileron Low Rate    Up       (13.5mm)  Down  (13.5mm)  Aileron High Rate    Up       (24mm)  Down  (24mm)  Elevator Low Rate    Up       (21mm)  Down  (21mm)  Elevator High Rate    Up       (37mm)  Down  (37mm)  Rudder Low Rate    Up       (34mm)  Down  (34mm)  Rudder High Rate    Up        (62mm)  Down   (62mm)  These are general guidelines for control throws. You can experiment with higher rates to match your preferred style of  flying. ...
