Blackmagicdesign Studio Camera Installation And Operation Manual page 71

SDI 入力
11
SDI 入力を使用して、 ATEM スイッチャーまたは Blackmagic 3G-SDI Arduino Shield からカメラを
コントロールできます。
ヘッドフォン / トークバック
12
3.5mm ジャック。 iPhone/ アンドロイド用のヘッドセットでトークバックに対応できます。 ヘッド
セットの再生 / 停止ボタンを 2 回押すとトークバックがオンになり、 再度 1 回押すとトークバックが
オフになります。

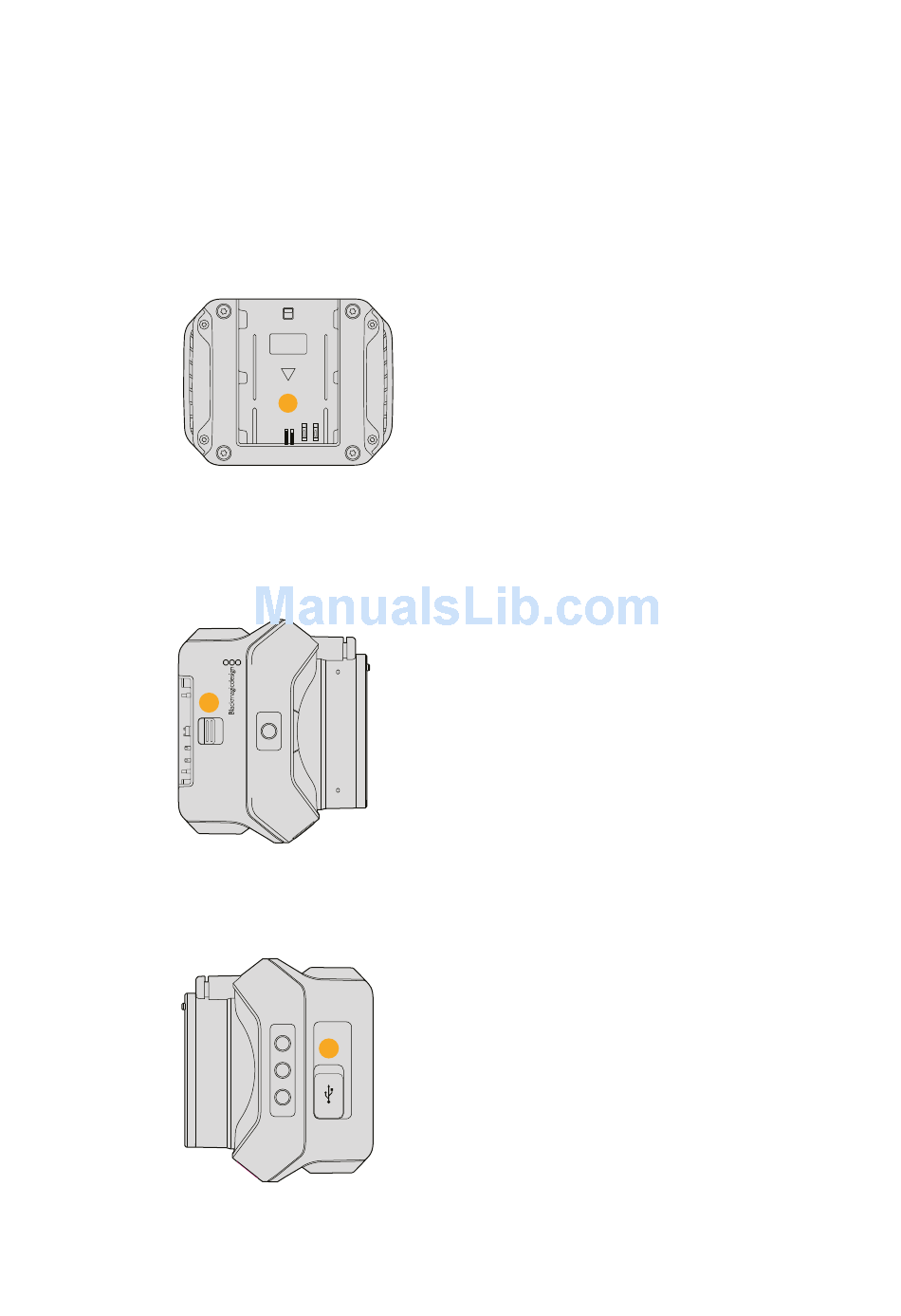

リアパネル
13
バッテリースロット
13
Blackmagic Micro Studio Camera 4K には LP-E6 バッテリーが 1 つ同梱されており、 このスロット
に取り付けて使用できます。 カメラが拡張ポート経由で外部電源に接続されている際は、 バッ
テリーはトリクル充電されます。
トップパネル
14
バッテリーリリース
14
前方にスライドさせ、 バッテリーを取り外します。
ボトムパネル
USB コネクター
15
カメラのファームウェアアップデート用の USB ポート。 このマニュアルの 「 Blackmagic Camera
Setup 」 セクションを参照してください。
15
カメラの機能
71
